针对三脚架式连接的万向节，应更换车

轮侧护套。针对变速器侧护套，需要按照主

机厂要求的工艺方法进行。

拆卸：

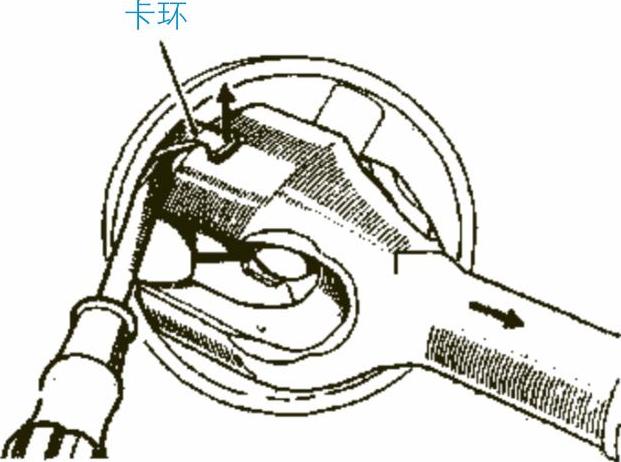

①用钳子断开卡环，注意不要损坏碗形主轴的凹槽（图1）。

②最大限度清除油污。

③拆掉星形器的支条，分开碗形主轴与传动轴。

注：

●不要弄弯星形器的支条。

●拆下并放好球头销、弹簧、球头销下的垫块。

●球头销下垫块的厚度是与原始轴向间隙相配合的，要保存好，重装时需要使用。

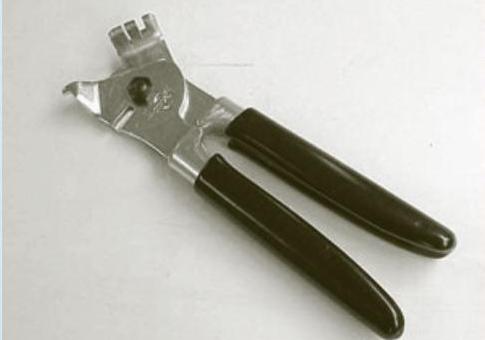

传动轴护套卡环拆装钳子（弹簧式）

图1

④完整地为零件去油。

重新安装

①将传动轴斜着放在装有垫片的台虎钳内。

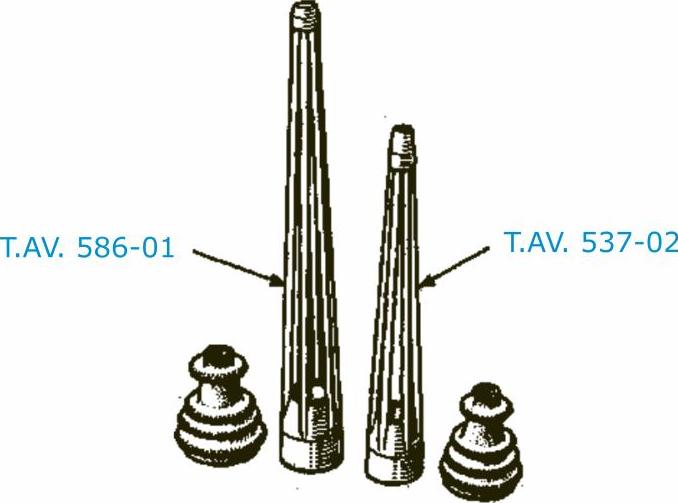

②把工具插到安装锥（三销轴叉）底部（图2）。

③给工具和护套内部进行润滑。

④将护套放在工具一端上。

⑤将手上缠上干净的布，放在护套上，扩大其第一条褶皱。

⑥用另一只手拉，注意不要再次翻折第一条褶皱。

⑦将护套放在最接近工具圆柱体的位置，让其回转半个行程（图3）。

⑧重复进行几次此操作（最多5次），使护套橡胶部分变柔软。操作过程中可以再次对工具进行润滑。当感觉滑动比较容易后，将护套放到工具圆柱体上。将弹簧和球头销放到三角架内。

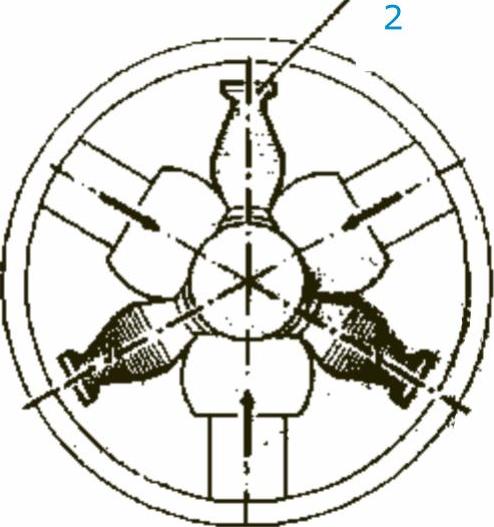

⑨将滑轮调整到朝向中心。固定星形器（图2和图4）。

⑩将安装锥（三销轴叉）放入碗形主轴内。翻转主轴，将星形器的一个支条卡入安装锥（三销轴叉）凹槽内，按压一下使其正确对中。其他两个支条即可用螺钉旋具等很容易地安装到位。

k检查星形器支条是否正确卡入卡槽内。将轴斜着放到星形器支条平面上，球头销在弹簧的作用下会脱开。

I将垫块安装到球头销头下方，不应超过头部。手工检查下万向节是否工作正常。不应出现阻滞点。对护套和碗形主轴进行润滑。

m将护套的两个支座固定到碗形主轴的凹槽内，支撑在传动管上。

n用钳子固定护套的两个卡环。

图2

图3

图4

要点：

如果是行驶里程数较大的变速器，并普遍出现了磨损，建议更换新的变速器。
