检查-测量

检查-测量

①首先满足主机厂要求的试验、检查条件（如上）。

②在管路上连接压力计。

③记录外部环境温度。

④记录吹向乘员室的空气温度（中央出风口）、高压值、低压值。

⑤与主机厂的数值进行比较，必要时进行诊断。

⑥连接空调试验台和车辆。

⑦检查空调系统的性能，需要具备以下几个条件：

●发动机热态。

●选择最大制冷。

●调到最大风速。

●选择吹脸出风口。

●测量时发动机转速为2000r/min。

⑧具备以上条件后，开始测量。

⑨如果所有数值正常，则可以通过空调台架开始空调管路加注。

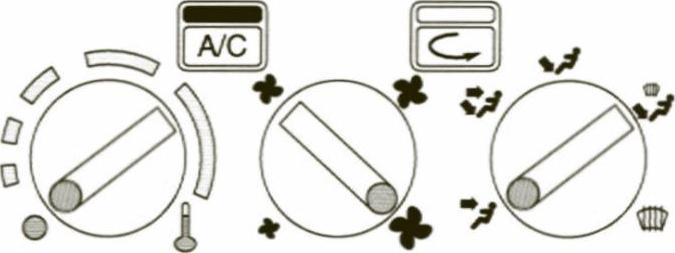

空调控制开关

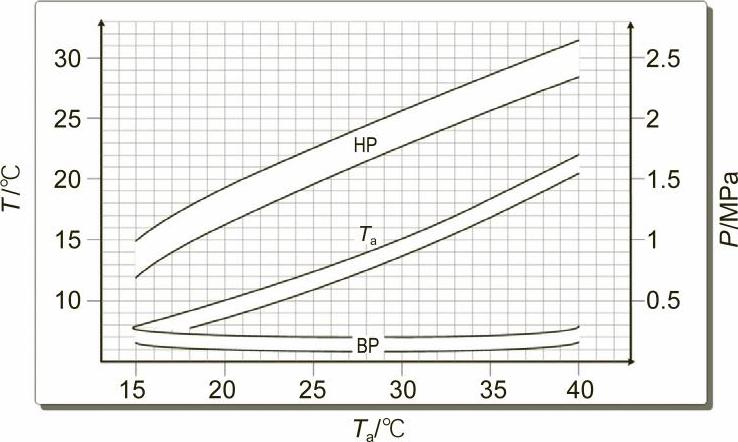

空调系统功能效率图（R134a制冷剂）

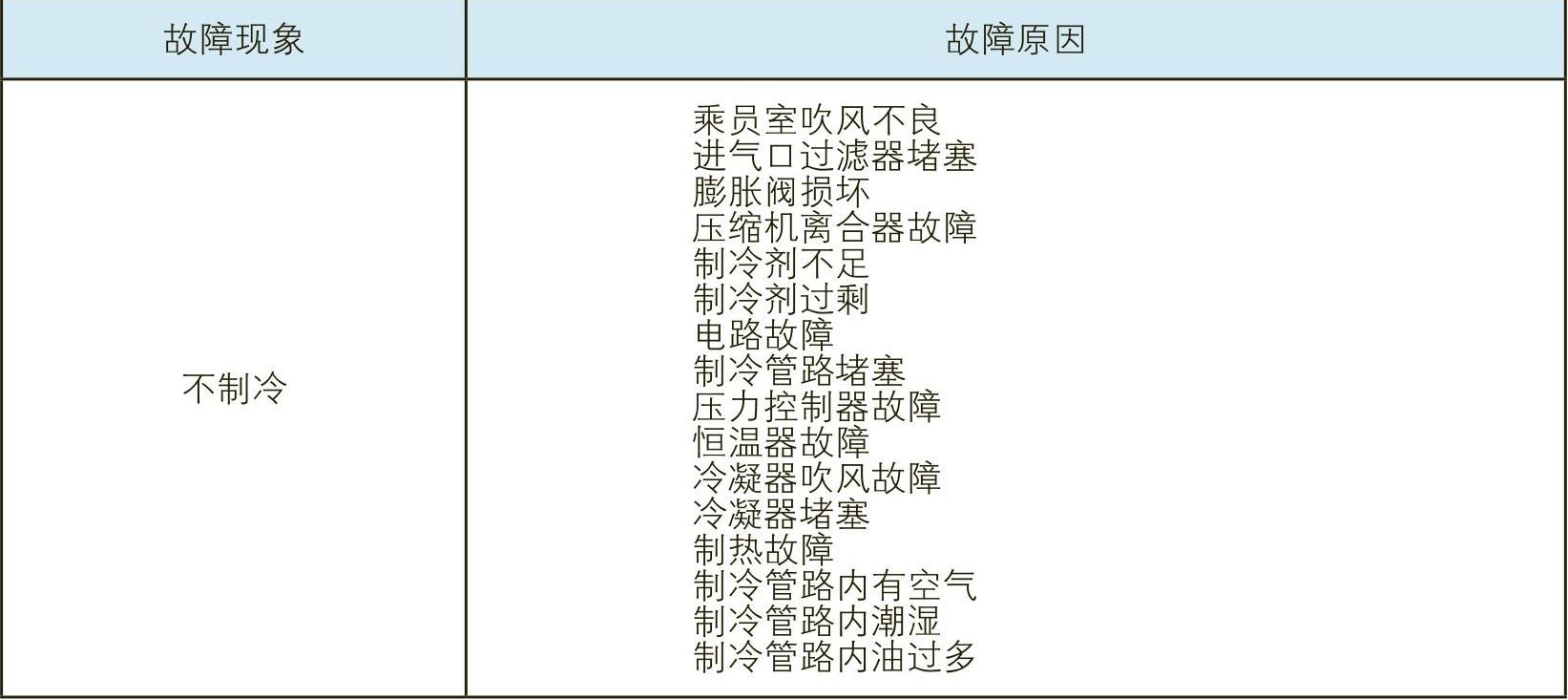

主要常见故障见下表。

要点：

在维修任何空调系统元件前，需要通过空调检查台架排空管路。给空调管路加注时，建议使用空调检查台架的自动检查功能。某些车型上仅有一个制冷剂加注接头。
