测量
2025年08月10日
测量
用百分表测量
①检查所有相关待测表面是否干净。
②把百分表磁座放在检验台上，调节百分表的位置，保证：
●触点与零件接触良好。
●基座距离待测零件不要太远。
③将触点尽可能垂直于检验台表面。
④抬起触点，把零件放在触头下面；降低触头。
⑤将指针调节到0。把百分表放在检验台表面上，观察指针的移动：
●指针不移动，则说明零件在此轴面上平放。
●指针移动，零件有倾斜度。磁性支架和指针的移动方向指示倾斜方向。

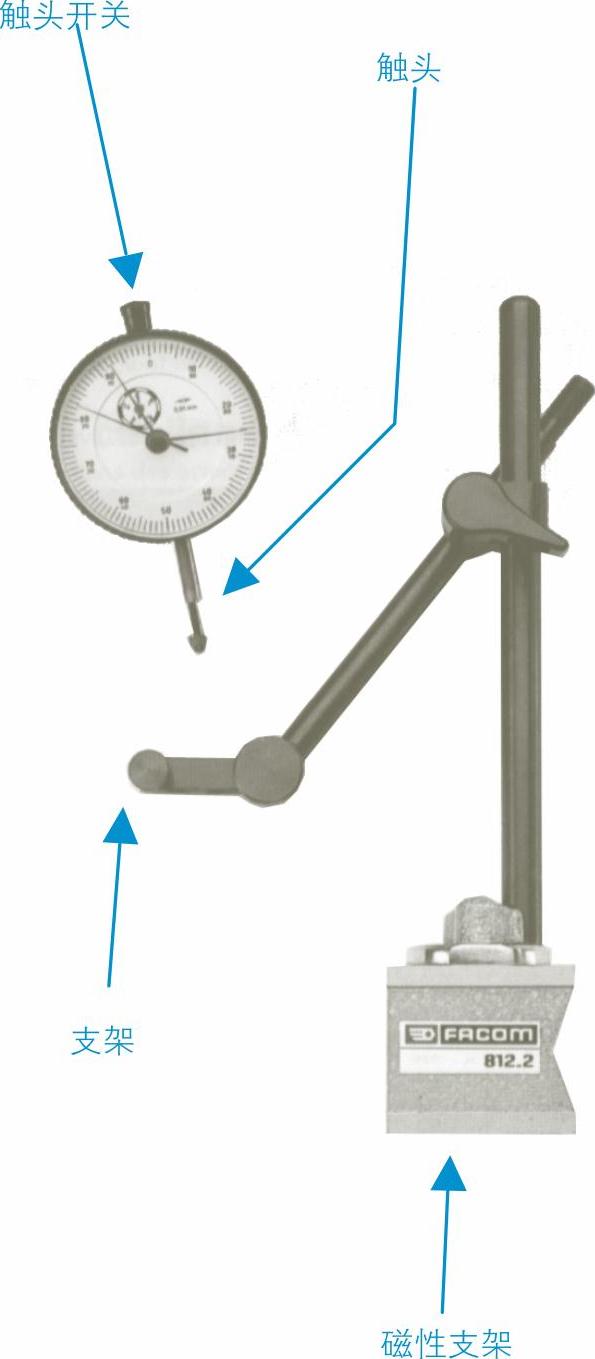

百分表

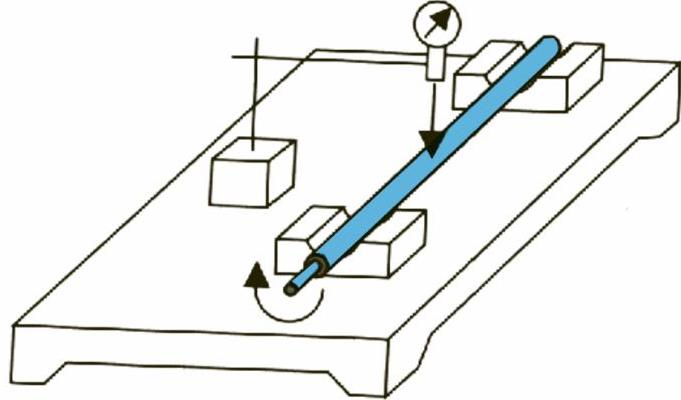

如果是圆柱面，则在对中槽内旋转零件，观察指针的移动方向，即可看出轴的平直度。
要点：
百分表很容易损坏，使用时要小心，不要磕碰
平面

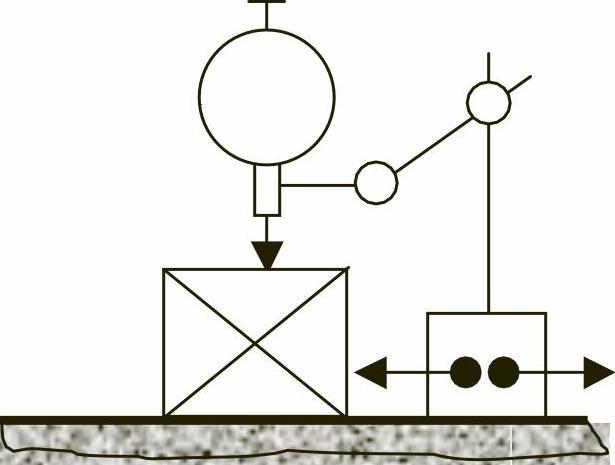

测量范围百分表测量示意图
