进行维修

进行维修

拆卸

①拆卸传动带、散热器、风扇。

②拆卸电刷架调节器。

③拆卸拉杆、后轴承。首先拆焊二极管，给线束做标记。

④拆卸线束。在二极管尾端放置一个夹钳，防止温度过高损坏零件。拆卸转子和定子。

⑤插入前轴承。

⑥通过顶拔器从转子。轴中取出后轴承。

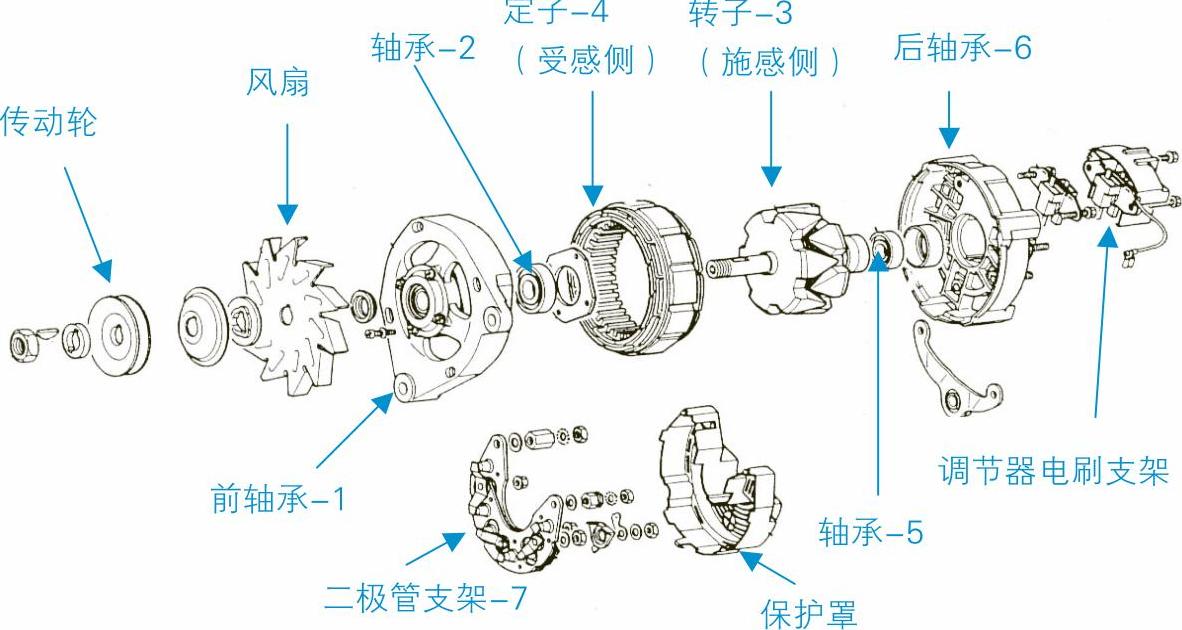

拆卸下来的交流发电机

检查机械部分

①手动旋转轴承，观察状态。

②检查转子和定子。

③检查环的状态。用砂布进行磨光。

④测量电刷的长度，与基座配合是否良好，弹簧是否正常。

检查电器部分

①转子

●连通性：在两个环上连接欧姆表，三者之间应连通，设备上应显示转子的电阻值，并与主机厂规定的一致（5～12Ω）。

●绝缘性：在轴与其中的一个环之间连接欧姆表。设备上应显示电阻无限大。如果欧姆表上显示了电阻值，则说明线圈与搭铁之间有短路，需要更换转子。

②定子

●连通性：在定子两个出口之间连接欧姆表，欧姆表上应显示电阻值，并符合主机厂的要求（0.1～0.7Ω）

●绝缘性：连接定子娴熟和骨架之间的欧姆表，设备上应显示无限值，否则说明有短路。

③二极管的连接

●负极二极管：将欧姆表的一个触头放在二极管的支架上，另一个触头接连触碰出口处的每个杆；再把两个触头调转，重复做一遍。每个出口处应指向0，另外一向指向无穷。

●正极二极管：进行同样的检查，结果应相反。

④电刷支架：检查电刷支架负极的绝缘（搭铁方向）和电刷支架正极的连通性（绝缘）。

⑤检查调节器：在发电机上检查调节器。在蓄电池接线端上连接欧姆表，让发电机加快，电压表上显示的电压应稳定在14.5V左右。

重装

①更换磨损件。

②按照与拆卸相反的顺序重新装回零件。

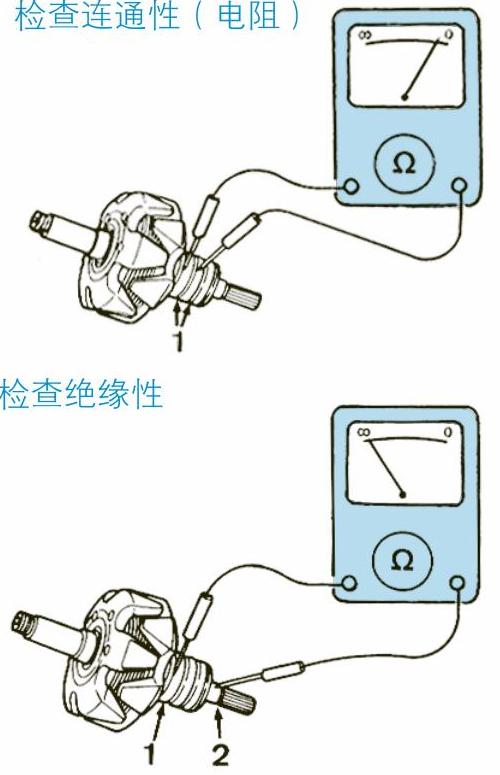

检查转子

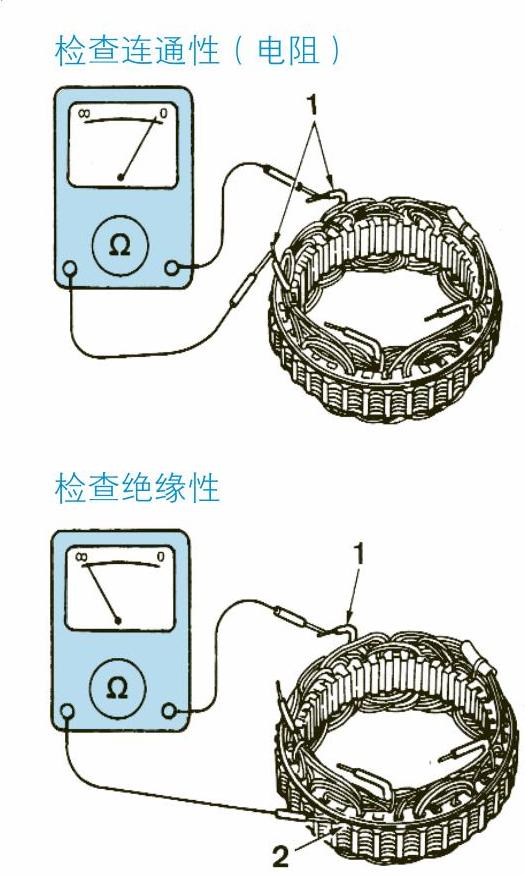

检查定子

要点：

交流发电机动态电器试验在专用的试验台架上进行。

目前，返修交流发电机的情况非常少，在维修之前，应评估是否有必要进行维修，某些情况下，更换交流发电机的成本还会低于返修的成本。
