检查-诊断

检查-诊断

检查中点

①进行完整的诊断：通过车桥检查台架进行完整的诊断。

注：安装制动踏板压块时，起动发动机，可以借助制动辅助力，确保测量头部不要接触翼子板、保险杠。

②记录下数值，写在本节所附的表格内。

③查阅主机厂的数值和调节角度信息。

④与主机厂的数值进行对比。

⑤调节前束角：在中点处定位方向，安装转向盘模块，调节前束角，按照规定的力矩值拧紧调节螺钉或螺母。必要的话，对中转向盘。

⑥检查所有车桥角度。

⑦调节所有可调节的角度。

⑧还原车桥台架。取出转向盘模块、制动踏板压块、前台架、后轮下的垫块

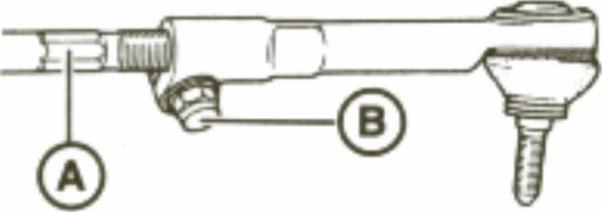

调节示例图：松开螺钉（B）后，旋转连杆（A），调节前束角

要点：

与主机厂的数值进行比较，可完善诊断。

不论使用的是何种检测台架，都可以按照上述顺序进行上述操作。任何情况下，在使用工具前，均应认真阅读使用说明。
