检查、调节

检查、调节

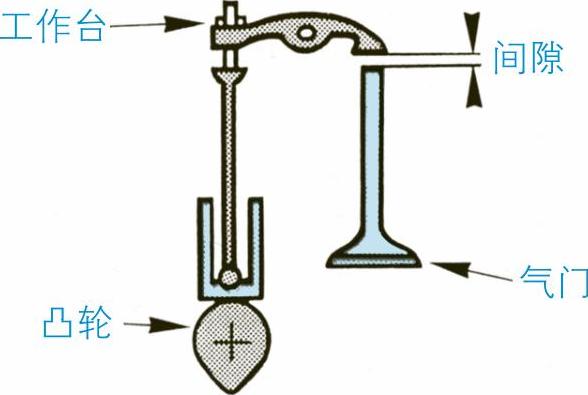

螺接式摇臂

1.“平衡”法

①旋转曲轴，直至1缸（发动机飞轮侧）排气门完全闭合、进气门开始打开（平衡点）。

②检查气门间隙，如果需要的话调节4缸（与发动机飞轮相对的一侧）进气门和排气门的间隙。

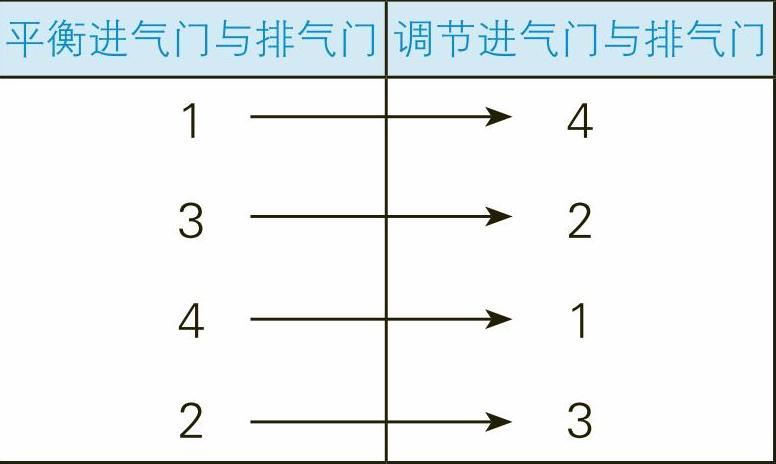

③找到3缸的平衡，调节2缸进气门与排气门，按右侧示意图进行。

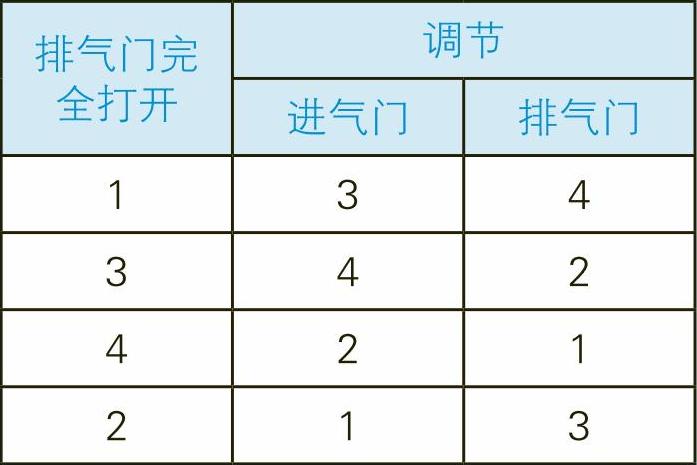

2.“完全打开式”方法

①旋转曲轴，直至1缸排气门完全打开（完全伸入气缸）。

②调节3缸进气门间隙和4缸排气门间隙。

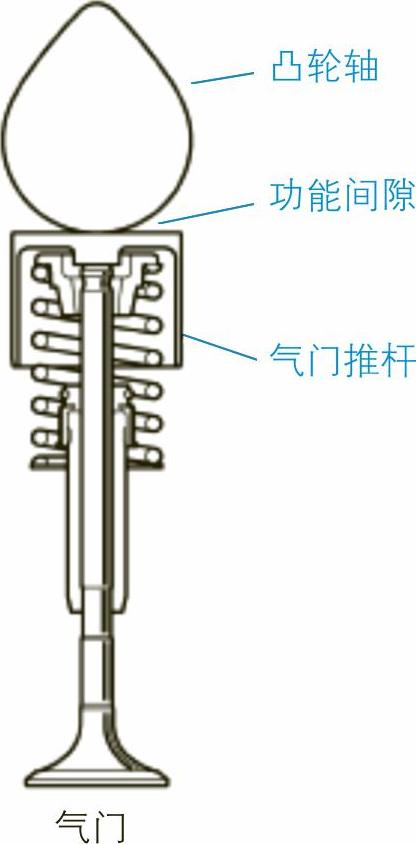

用垫片调节

①按照工艺要求，检查所有气门间隙。

②记录下每个气门的间隙值。

③找出测量值与规定值之间的差距。

④拆卸凸轮轴，在正时分配垫块上标记出齿轮的位置。

⑤测量每个气门垫片的厚度。

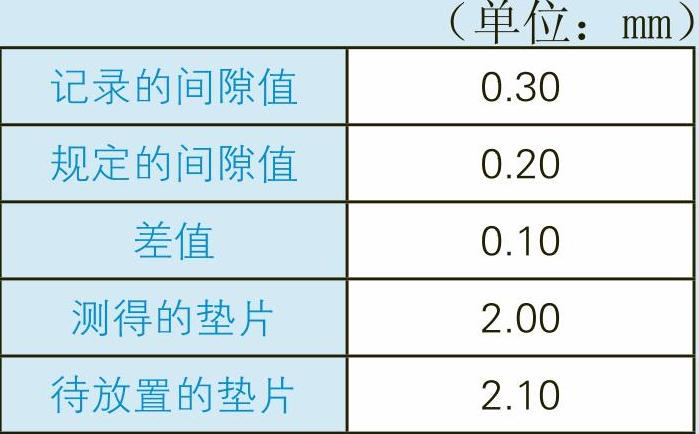

⑥放与之相比较厚或较薄的新垫片（见右侧示例图）。

⑦安装凸轮轴，将齿轮装配在垫块标记的位置上。

要点：

“平衡”法和“完全打开”法适用于点火顺序为1-3-4-2的4缸发动机。
