三、三角板

一副三角板有两块，一块为30°、60°直角三角板，另一块为45°等腰直角三角板。三角板主要有以下三方面的用途。

（1）与丁字尺配合画垂直线。画线时，三角板放在要画图线的右边，左手按住丁字尺和三角板，右手持铅笔，自下而上画铅垂线，如图1-3所示。

（2）与丁字尺配合画15°倍角的斜线，如图1-4所示。

图1-3　三角板与丁字尺配合画垂直线

（3）两块三角板配合画任意直线的平行线或垂直线。画线时，其中一块三角板起定位作用，另一块三角板沿定位边移动并画直线，如图1-5所示。

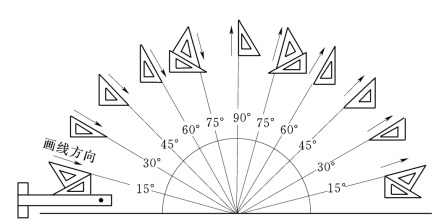

图1-4　三角板与丁字尺配合画15°倍角的斜线

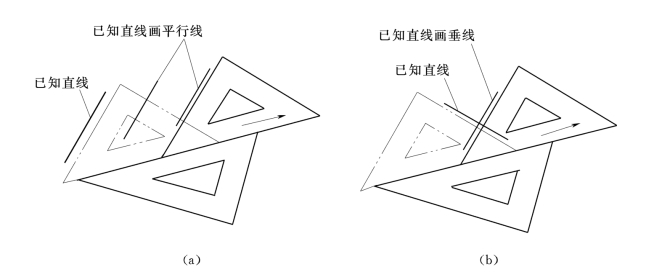

图1-5　两块三角板配合画任意直线的平行线或垂直线

（a）画任意直线的平行线；（b）画任意直线的垂直线
