一、地形断面图

用一铅垂面剖切地形面，画出剖切平面与地形面的交线及剖面符号，称为地形断面图。如图8-24（a）所示，剖切平面A-A与地形面相交，剖切面与各等高线的交点为1、2、3、…、14。地形断面图作图方法如图8-24（b）所示，以水平距离为横坐标、高程为纵坐标作直角坐标系，根据地形图上的高差，按图示比例将高程标在纵坐标轴上，并画出一组水平线，如图中的59、60、…，根据地形图中剖切平面与等高线各交点的水平距离，在横坐标轴上标出1、2、3、…、14各点，然后自点1、2、3、…、14作铅垂线，与相应的水平线相交得I、Ⅱ、Ⅲ、…，依次光滑连接各点，即得该断面实形，再画出剖面符号。

应当注意，在连点过程中，相邻同高程的两点Ⅳ和V在断面图中不能连为直线，而应按该段地形的变化趋势光滑相连。

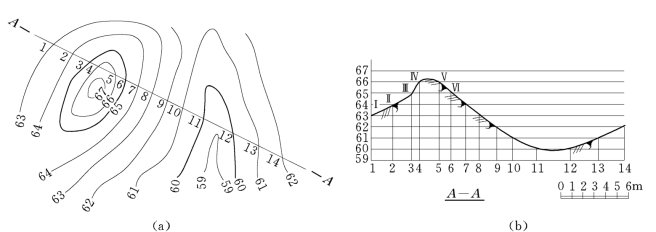

图8-24　求作地形断面图

（a）地形的标高投影；（b）地形断面图

一般地形的高差和水平距离数值相差较大，因此在地形断面图中，高度方向的比例可与水平方向的比例不同，但这时所作的地形断面图只反映该处地形起伏变化而不反映地面实形。
