七、对象捕捉

AutoCAD提供了对象捕捉功能，利用该功能，用户可以迅速、准确地捕捉到某些特殊点，从而能够迅速、准确地绘出图形。进行对象捕捉的方式如下。

图11-7　对象捕捉的设置

图11-8

（1）通过“工具\草图设置”菜单或在状态栏中的“对象捕捉”处点击鼠标右键弹出快捷菜单后选择“设置（S）…”，可调出“草图设置”对话框，从中可以勾选对象捕捉的类型。如图11-7所示。点击确定，完成设置。

（2）利用对象捕捉工具条（图11-6）来进行某些特殊点的捕捉。

（3）通过“Shift键+鼠标右键单击”如图11-8所示。调出对象捕捉弹出菜单，进行对象捕捉设置或进行对象捕捉，如图11-9所示。

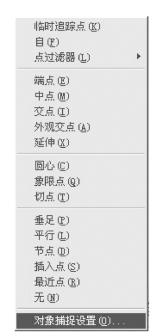

图11-9　物体捕捉弹出菜单
