第五节 图块操作
图块是由一组实体组合而成的实体集合。一组实体一旦组合成块（用创建块实现），这组实体就被赋予一个块名。在作图时，可根据需要用插入块的方法将这组实体以不同的比例系数和任意的角度插入到图中任意的指定位置，从而提高绘图效率。
AutoCAD作图中最为有价值的功能之一就是它能对图的某一部分进行反复使用。它提供了对图块及其详细信息进行存储的命令。这些命令有Block、WBlock和Insert。
“绘制”工具栏:
“绘制”菜单:块/创建
命令行:block
AutoCAD将显示“块定义”对话框。
【例11-15】 下面以粗糙度的符号为例，说明块的制作过程。
1.用AotuCAD的绘图命令画粗糙度符号的线条（图11-28）
图11-28
命令:（在“绘图”工具条中点击“多边形”图标）
命令:_polygon输入边的数目〈4〉:3
指定多边形的中心点或[边（E）]:（在绘图区域的空白处点击鼠标左键）
输入选项[内接于圆（I）/外切于圆（C）]〈I〉:（Enter）
指定圆的半径:3
命令:（在“修改”工具条中点击“分解”图标）
命令:_explode
选择对象:（点击三角形）
命令:（在“修改”工具条中点击“拉长”图标）
命令:_lengthen
选择对象或[增量（DE）/百分数（P）/全部（T）/动态（DY）]:p
输入长度百分数〈100.0000〉:200
选择要修改的对象或[放弃（U）]:（在三角形的左下边点击鼠标）
选择要修改的对象或[放弃（U）]:（Enter）
2.用Attdef命令输入属性
命令:att（Attdef的别名）

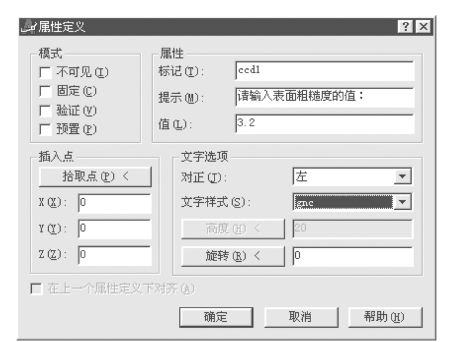

ATTDEF（弹出如图11-29所示的“属性定义”对话框，并按图中的实例完成其中的空白，这里需要说明的是，对话框中的文字样式“gnc”是预先设置好的，然后点击“拾取点”按钮）
图11-29
起点:（点击要插入的属性值的起始位置）
（在再次弹出的“属性定义”对话框中点击“确定”）
3.用Block或Wblock命令定义块
在定义图块之前，AutoCAD要求知道3个决定性的信息。
·图块的名字，以便能对它进行识别。
·插入点的X、Y、Z坐标，以便AutoCAD知道应以哪个点为基准放置图块。
·想要收集进图块的对象。
使用Block命令，弹出的是“块定义”对话框，使用“块定义”对话框定义的块只能在当前图形中使用，而要将块或对象保存为独立的图形文件，必须使用Wblock命令，步骤如下。
1）在命令提示中输入wblock。

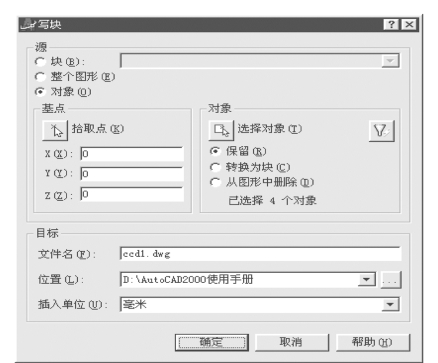

2）在“写块”对话框中，指定要写到文件的块或对象。
块:指定要保存为文件的块。
整个图形:选择当前图形作为一个块。
对象:指定要保存为文件的对象。
3）从“块”列表中选择要保存为文件的块名。
4）在“基点”下，使用“拾取点”按钮定义块的基点。
5）在“对象”下，使用“选择对象”按钮为块文件选择对象。
6）输入新文件的名称。如果选定了块，则WBLOCK自动把该块的名称作为新文件名。
7）在“插入单位”列表中，选择用于AutoCAD设计中心的插入单位。
8）选择“确定”。此时，块定义保存为图形文件。
图11-30
4.用Insert命令插入块
插入块的步骤
1）“绘图”工具栏:
“插入”菜单:块
命令行:insert

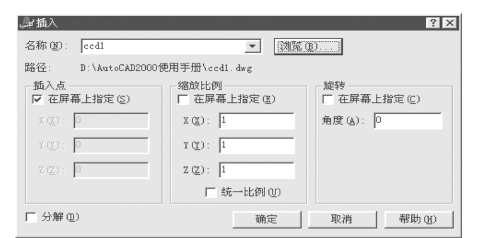

2）在“插入”对话框中指定块名、块插入的位置。
3）选择“确定”。
图11-31
