地形面的标高投影表示法

地形面是指不规则的自然地面，地形面的标高投影用一组地形等高线来表示。地形等高线是一系列高差相等的水平面与地形面相交的交线。画出这些等高线的水平投影，注明每条等高线的高程，并标注绘图比例，就得到地形面的标高投影，如图8-19所示。制图标准规定:每5条地形等高线中的第五条线称为计曲线（高程一般为5m或10m的倍数），等高线用细实线绘制，计曲线用中粗线绘制。地形图上的高程数字的字头应朝向高程增加的方向。

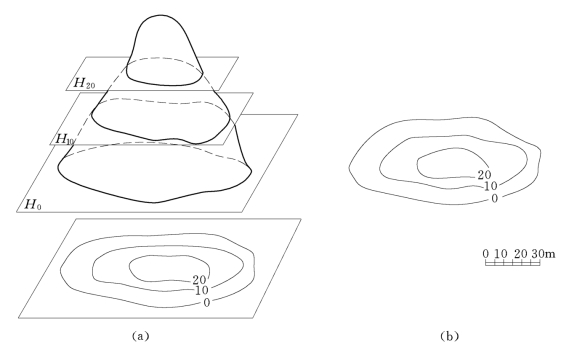

图8-19　地形面的标高投影表示法

（a）空间分析；（b）地形面的标高投影

地形等高线有以下特点:

（1）等高线是封闭的不规则曲线。

（2）一般情况下（除悬崖、峭壁等特殊地形外），相邻等高线不相交、不重合。

（3）在同一张地形标高投影图中，等高线越密，表示该处坡越陡；等高线越疏，表示该处坡越缓，如图8-20所示。
