二、特殊表达方法
由于水工图的特殊性和复杂性，当用基本表达方法无法表达清楚或表达不够简洁时，可采用特殊表达方法。
1.合成视图
两个视向相反且对称的视图或剖视图，可各画一半组合在一起，中间用点画线分开，这样形成的图形称为合成视图，如图9-2中的上、下游半立面图即为合成视图。

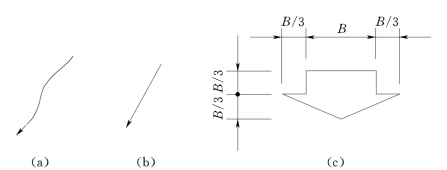

图9-5 水流方向符号的画法

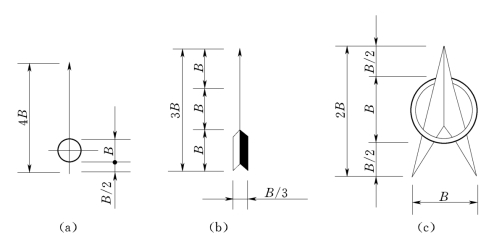

图9-6 指北针符号的画法
2.省略画法
（1）当图形对称时，可以只画对称的一半，但需要在对称线上绘制对称符号。
（2）视图和剖视图中某些次要结构和设备可以省略不画。
3.简化画法
（1）图样中的某些设备可以简化绘制，如发电机、桥式起重机等。
（2）对于图样中的一些相同细小结构，当其呈规律分布时，可以简化绘制，如图9-7所示，排水孔的画法。
4.拆卸画法
当视图、剖视图中所要表达的结构被另外的结构遮挡时，可假想将这些结构拆掉，然后再进行投影，如图9-7中水闸的平面图，水闸后半部的桥面板及胸墙被假想拆掉。
5.展开画法
当建筑物的轴线是曲线或折线时，可以将曲线或折线展开成直线后，绘制成视图、剖视图和断面图，这种画法称为展开画法，如图9-8所示。当用展开画法画图时，应在图名后注写“展开”二字。
6.连接画法
当图形比较长但又必须画出全长时，可以采用连接画法，将图形分成两段绘制，再用连接符号和字母表示图形的连接关系，如图9-9所示。
7.掀土画法
被土层覆盖的结构，在平面图中是不可见的。为了清楚地表达这部分结构，可假想将覆盖的土层掀开，然后再画图，这种画法称为掀土画法。

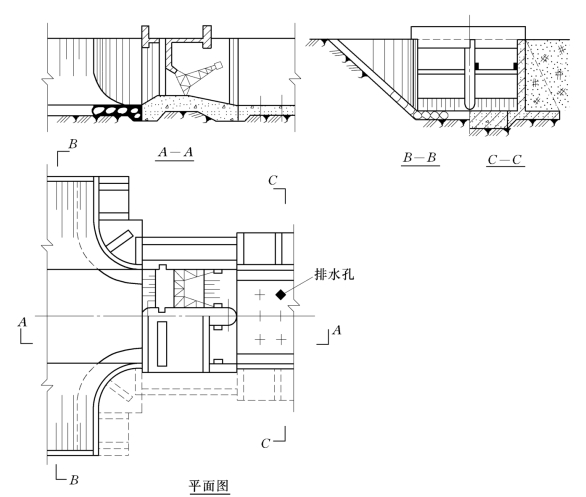

图9-7 拆卸画法示例

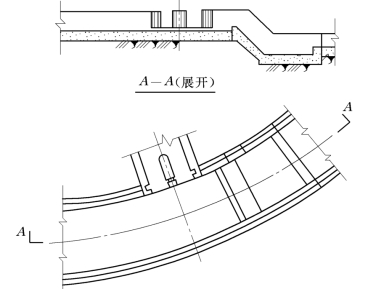

图9-8 展开画法示例

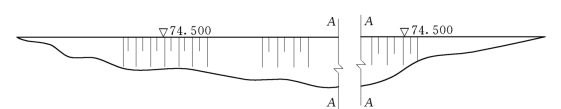

图9-9连接画法示例
8.分层画法
当建筑物有几层结构时，可按其结构层次分层绘图，将相邻层用波浪线作为分界线，并用文字标注各层的名称，如图9-10所示，这种画法称为分层画法。

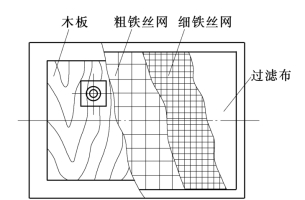

图9-10 分层画法示例
9.缝线的画法
建筑物中有各种缝线，如沉陷缝、伸缩缝、施工缝和材料分界线等。虽然缝线两边的表面在同一平面内，但在画图时仍按轮廓线处理，用一条粗实线表示。
