基本体的投影

建筑物和构件的形状虽然多种多样，但细加分析，一般是由柱、锥、台、球、环等基本几何体所组成的，基本体是构成工程形体的基本单元。如图3-1（a）所示的闸墩，可视为由若干基本体经叠加或切割而形成，如图3-1（b）所示。掌握基本体视图的画法和识读方法，可为研究工程形体的视图打下基础。

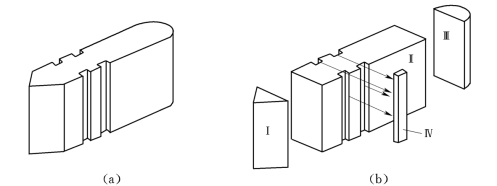

图3-1　基本几何体与工程形体

基本体根据其表面的几何性质可分为平面立体和曲面立体两大类。平面立体是由若干平面围成的几何体，如棱柱体、棱锥体等。曲面立体是由曲面或曲面与平面所围成的几何体，如圆柱体、圆锥体、圆球体等。
