五、坐标系统

在绘制图形时，AutoCAD是通过坐标系统来确定一个图元在空间中的位置。坐标系统主要分为绝对直角坐标、绝对极坐标和相对直角坐标、相对极坐标。

当用户以绝对坐标的形式输入一个点时，可采用直角坐标和极坐标两种形式。直角坐标就是输入点的X值和Y值，坐标间用逗号隔开，如（2，3）；极坐标就是输入该点距坐标系原点的距离，以及这两点的连线与X轴正向的夹角，中间用“＜”号隔开，如（15＜30），表示此点距坐标原点的距离为15，两点的连线与X轴正向的夹角为30°如图11-5所示。

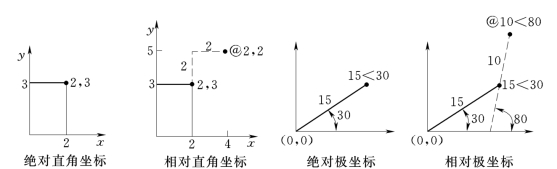

图11-5　坐标系统

相对坐标是指相对于前一坐标点的坐标，相对坐标也有直角坐标和极坐标两种形式，输入格式与绝对坐标相同，但要求在坐标前面加上“@”号。

在绘图中，多种坐标输入方式配合使用会使绘图更灵活，再配合目标捕捉，夹点编辑等方式，则使绘图更快捷。
