三、图线及画法

《技术制图》标准中图线（GB/T 17450—1998）对图线的线型、尺寸、画法都作了规定。

1.图线及其应用

图线是组成图形的基本要素。为了使图样中表达的内容主次分明，图线有粗线、中粗线和细线之分，三者的宽度比为4∶2∶1。所有线型的图线宽度应按图样的类型和尺寸大在 下 列 数 系 中 选 择:0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm。

GB/T《技术制图》标准中用d表示所有线型的图线宽度，粗实线的图线宽度习惯上用字母b表示，粗实线的图线宽度根据图样的比例和复杂程度一般在0.5～1.4mm之间选用，常用的b值为0.7mm。

水工图常用的图线形式和用途如表1-4所示。

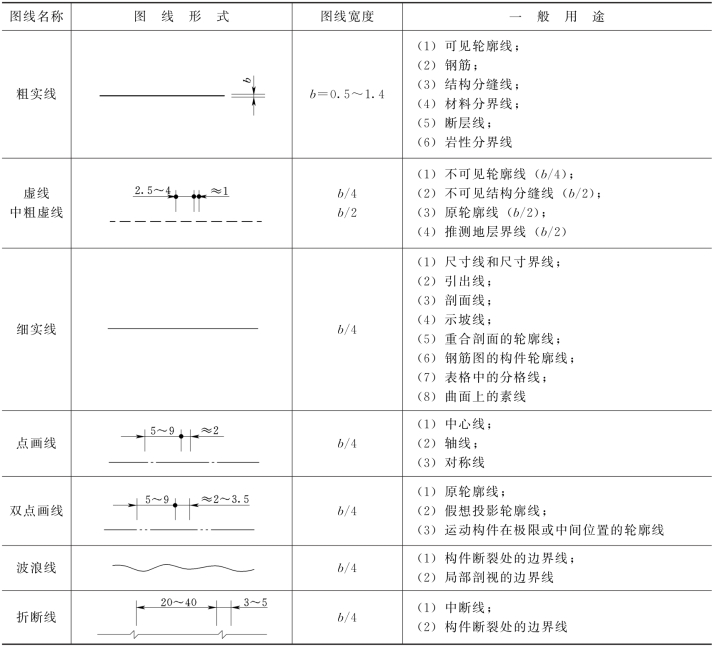

表1-4　水工图常用的图线形式和用途

各种图线的应用举例如图1-19所示。

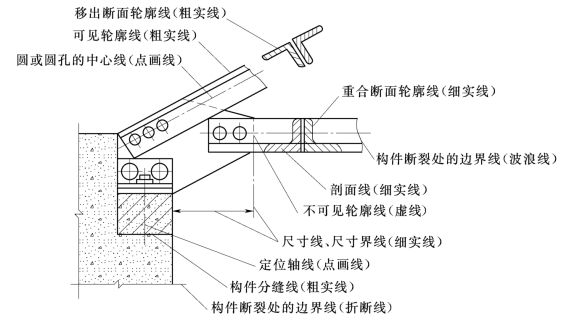

图1-19　图线的应用

2.图线的规定画法

同一张图纸上同类图线的宽度应基本一致。虚线、点画线的线段长度和间隔应大致相等。图线的宽度靠削磨铅笔芯来控制，线段的长短和间隔靠目测控制，图线的浓淡靠手画图时的力度控制。图线的规定画法如表1-5所示。

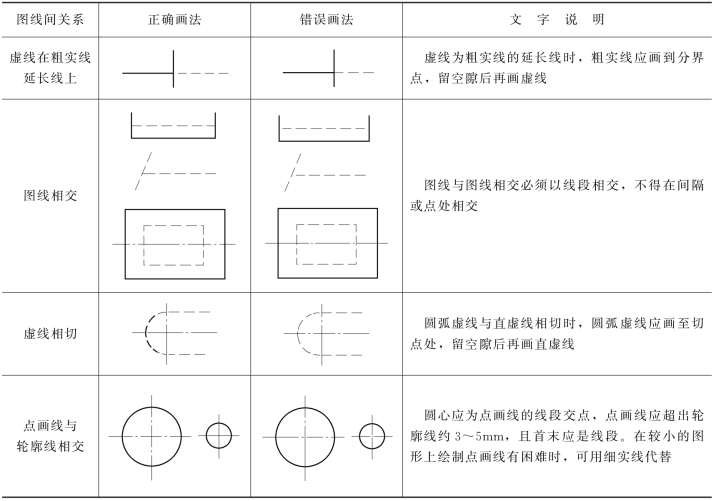

表1-5　图线的规定画法
