三、圆弧连接

圆弧连接是指用已知半径作圆弧与已知的两条线段（直线段或圆弧）相切，光滑连接。这个起连接作用的圆弧称为连接圆弧。要使连接光滑，作图时必须解决两个问题:①求出连接圆弧的圆心；②确定连接线段的切点，即连接点。

1.圆弧连接的作图原理

圆弧连接有多种形式，但作图的基本形式只有3种。如表1-12所示列出了3种基本形式求连接圆弧圆心和切点的作图原理。

2.圆弧连接的常见形式及作图方法

圆弧连接的常见形式及作图方法如表1-13所示。

表1-12　　圆弧连接的作图原理

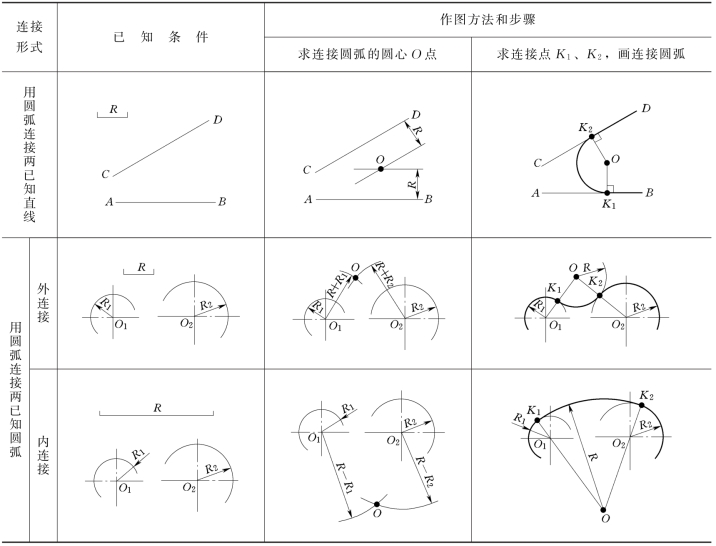

表1-13　　圆弧连接的常见形式及作图方法

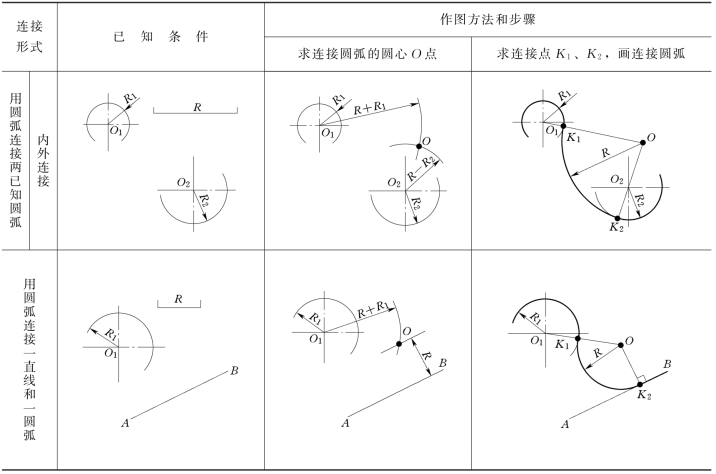

续表
