如图5-1所示，将物体连同参考直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得的具有立体感的图形，称为轴测图。投影面P称为轴测投影面，参考直角坐标系（O 1 X 1、O 1Y 1、O 1Z 1）在轴测投影面上的投影（OX、OY、OZ）称为轴测面。

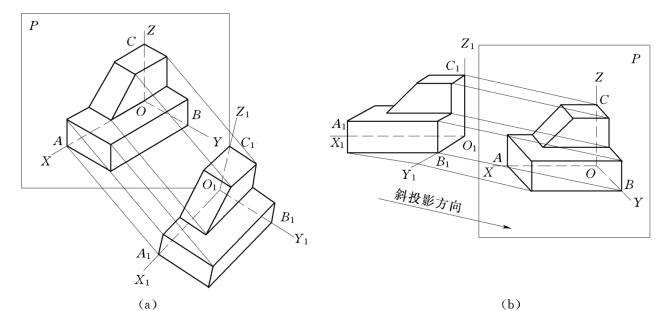

图5-1 轴测图的形成
（a）正等测；（b）斜二测
在轴测图中，相邻两轴测轴间的夹角称为轴间角。轴测轴上的投影长度与原长之比称为轴向伸缩系数，OX、OY、OZ轴的伸缩系数分别用p、q、r表示。有
