三、斜视图

当物体上具有不平行于基本投影面的倾斜部分时，在基本视图上就不能反映该倾斜部分的真实形状。为了表达倾斜部分的真实形状，可以选择一个新的辅助投影面，使它与物体倾斜部分平行，并垂直于一个基本投影面，然后将倾斜部分向辅助投影面投影，再将辅助投影面按投射方向旋转到与其垂直的基本投影面上，这样所得的视图称为斜视图。如图7-5所示。

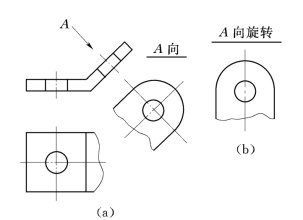

图7-5　斜视图表达方式

画斜视图时要注意以下几点:

（1）斜视图通常只要求表达物体倾斜部分的实形，故其余部分不必全部画出而用波浪线断开。

（2）画斜视图时，必须在基本视图上用带字母的箭头指明投影部位及方向，并在斜视图上方用相同字母标注名称，如“A向”、“B向”等。

（3）斜视图应尽量配置在箭头所指的方向，并与斜面保持投影关系。为了作图方便和合理利用图纸，也可以平移到其他适当的位置。在不致引起误解时，允许将图形旋转，使图形的主要轮廓或中心线成水平或垂直位置。经过旋转的斜视图，必须在斜视图上标注，如“A向旋转”。

无论哪种画法，标注字母和文字都必须水平书写。
