图 层与线型
AutoCAD中的图层可以看作是叠加在一起的没有厚度的一系列透明纸，各层之间完全对齐，一层上的某一基准点准确地对准于其他各层上的同一基准点。图形实体可以绘制在不同的图层上，并可在不同图层之间编辑转移。
任何图形对象都是绘制在图层上的。每个图层都有与其相关联的颜色、线型、线宽和打印样式。可以用图层将图形中的对象分组，同时用不同的颜色、线型和线宽识别不同对象。例如，可以创建一个用于绘制中心线的图层，并为该图层指定中心线需具备的特性（如颜色、线型和线宽）。在绘制中心线时切换到中心线图层开始绘图，而无需在每次绘制中心线时去设置线型、线宽和颜色。
开始绘制一个新图形时，AutoCAD将创建一个名为0的特定图层。缺省时，图层0为白色或黑色（由背景色决定）、CONTINUOUS（连续）线型、线宽0.25mm以及“普通”打印样式。图层0不能被删除或重命名。
建新图层的步骤
（1）“对象特性”工具栏:
“格式”菜单:图层
命令行:layer（别名:la）
（2）在“图层特性管理器”中选择“新建”。（新图层将以临时名称“图层1”显示在列表中）。
（3）输入新的名称。
（4）要创建多个图层，再次选择“新建”，输入新的图层名，按ENTER键。
（5）选择“确定”。
图层的三种状态（关闭、冻结和锁定）所产生的效果简述如下:
图层的关闭:关闭图层即相应图层上的对象不显示出来（打印时也不会出现）。
图层的冻结:冻结图层即相应图层上的对象虽然能显示在图形中，但不能选择，也不能修改，同时也不能利用该图层上的对象作为参考对象进行操作（无法捕捉到该图层上的对象）。
图层的锁定:锁定图层即相应图层上的对象能够显示出来，能够选择该图层上的对象，但不能对该图层上的对象进行修改。由于能够选择到图层上的对象，所以能利用该图层上的对象作为参考对象进行操作（即能利用对象捕捉功能捕捉到该图层上的对象）。
【例11-14】 按上述步骤定制如图11-25所示的图层。
现以细点划线为例说明图层的定制过程，其余图层依次类推。
（1）在“图层特性管理器”中选择“新建”，并将缺省图层名“图层1”改为“细点划线”。
（2）单击“颜色”图标，在“选择颜色”对话框中选择一种颜色—紫色，然后点击“确定”。

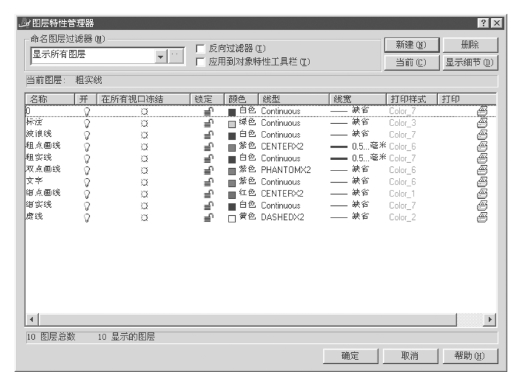

图11-25 图层的设置

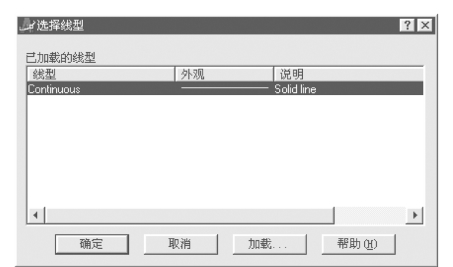

图11-26 选择线型

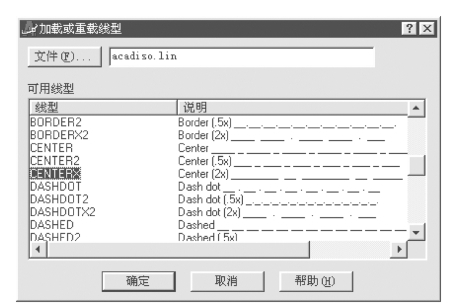

图11-27
（3）单击与该图层相关联的线型，在“选择线型”对话框（图11-26）中，点击“加载”，则弹出如图11-27所示的“加载或重载线型”对话框。
（4）在“加载或重载线型”对话框中选择一个或多个要加载的线型，如CENTERX2然后选择“确定”。
（5）单击与该图层相关联的线宽，在“线宽”对话框的列表中选择线宽，选择“确定”退出所有对话框。
