3.3.2　给水排水

装配式混凝土建筑给水系统设计应符合下列规定。

（1）给水系统配水管道与部品的接口形式及位置应便于检修更换，并应采取措施避免结构或温度变形对给水管道接口产生影响。

（2）给水分水器与用水器具的管道接口应一对一连接，在架空层或吊顶内敷设时，中间不得有连接配件，分水器设置位置应便于检修，并宜有排水措施。

（3）宜采用装配式的管线及其配件连接。

（4）敷设在吊顶或楼地面架空层的给水管道应采取防腐蚀隔音减噪和防结露等措施。

在建筑排水系统中，器具排水管及排水支管不穿越本层结构楼板到下层空间、与卫生器具同层敷设并接入排水立管的排水方式，称为同层排水，如图3-2所示。

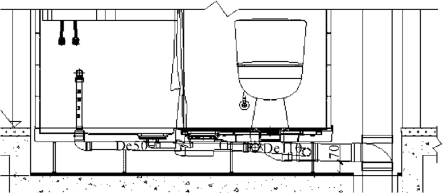

图3-2　同层排水示意图

相对于传统的隔层排水处理方式，同层排水方案最根本的理念改变是通过本层内的管道合理布局，彻底摆脱了相邻楼层间的束缚，避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患，包括产权不明晰、噪音干扰、渗漏隐患、空间局限等。同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，整体结构合理，所以不易发生堵塞，而且容易清理、疏通，用户可以根据自己的爱好和意愿，个性化地布置卫生间洁具的位置。

装配式混凝土建筑的排水系统宜采用同层排水技术，同层排水管道敷设在架空层时，宜设积水排出措施。此种设计方法仅在卫生间集中降板，做架空处理有效地减少结构墙体与内装部品之间的安装误差，实现了内装整体部品的定制生产。

装配式混凝土建筑应选用耐腐蚀，使用寿命长，降噪性能好，便于安装及维修的管材、管件，以及连接可靠密封性能好的管道阀门设备。
