4.1.1 预制构件的生产设备
预制构件生产场区内主要设备按照使用功能可分为生产线设备、辅助设备、起重设备、钢筋加工设备、混凝土搅拌设备、机修设备、其他设备等七种。
1.生产线设备
预制构件的生产设备主要包括模台、清扫喷涂机、画线机、送料机、布料机、振动台、振动刮平机、拉毛机、预养护窑、抹光机、立体养护窑等。各设备简介和常见参数介绍如下。
1）模台
目前常见模台有碳钢模台和不锈钢模台两种。通常采用Q345材质整板铺面，台面钢板厚度为10mm，如图4-1所示。
目前常用的模台尺寸为9000mm×4000mm×310mm。
平整度：表面不平度在任意3000mm长度内±1.5mm。
模台承载力：P≥6.5kN/m2。
2）清扫喷涂机
清扫喷涂机采用除尘器一体化设计，流量可控，喷嘴角度可调，具备雾化的功能，如图4-2所示。

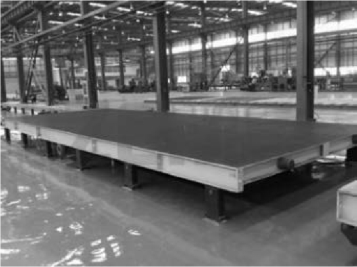

图4-1 模台
图4-2 清扫喷涂机
规格为4110mm×1950mm×3500mm，喷洒宽度为35mm。
总功率为4kW。
3）画线机
画线机主要用于在台模上实现全自动画线。画线机采用数控系统，具备CAD图形编程功能和线宽补偿功能，配备USB接口；按照设计图纸进行模板安装位置及预埋件安装位置定位画线，完成一平台画线的时间小于5min，如图4-3所示。
规格为9380mm×3880mm×300mm，总功率为1kW。
4）送料机
送料机的有效容积不小于2.5m3，运行速度为0～30m/min，速度变频控制可调，由外部振导器辅助下料，如图4-4所示。

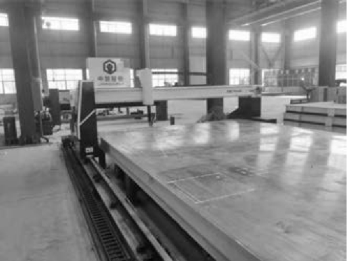

图4-3 画线机
图4-4 所示送料机
运行时输送料斗运行与布料机位置设置互锁保护；在自动运转的情况下与布料机实现联动；可选择自动、手动、遥控操作方式；每个输送料斗均有防撞感应互锁装置，行走中有声光报警装置以及静止时的锁紧装置。
5）布料机
布料机沿上横梁轨道行走，装载的拌合物以螺旋式下料方式工作，如图4-5所示。
储料斗有效容积为2.5m3，下料速度为0.5～1.5m3/min（不同的坍落度要求）；在布料的过程中，下料口开闭数量可控；与输送料斗、振动台、模台运行等可实现联动互锁；具有安全互锁装置；纵横向行走速度及下料速度采用变频控制，可实现完全自动布料功能。
6）振动台
振动台的模台采用液压锁紧；振捣时间小于30s，振捣频率可调；模台升降、锁紧、振捣、模台移动、布料机行走具有安全互锁功能，如图4-6所示。
图4-5 布料机
图4-6 振动台
7）振捣刮平机
振捣刮平机沿上横梁轨道纵向行走。升降系统采用电液推杆，可在任意位置停止并自锁；大车行进速度：0～30m/min，变频可调；刮平有效宽度与模台宽度相适应；激振力大小可调，如图4-7所示。
图4-7 振捣刮平机
8）拉毛机
拉毛机适用于叠合楼板的混凝土表面处理；可实现升降，锁定位置；拉毛机有定位调整功能，通过调整可准确地下降到预设高度，如图4-8所示。
9）预养护窑
预养护窑几何尺寸：模台上表面与窑顶内表面有效高度不小于600mm；窑体宽度：平台边缘与窑体侧面有效距离不小于500mm，如图4-9所示。
开关门机构：垂直升降、密封可靠，升降时间小于20s；温度自动检测监控；加热自动控制（干蒸）；开关门动作与模台行进的动作实现互锁保护。窑内温度均匀：温差小于3℃。设计最高温度：不小于60℃。

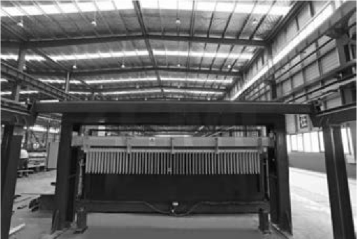

图4-8 拉毛机

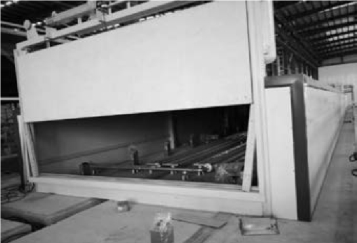

图4-9 预养护窑
图4-10 抹光机
10）抹光机
抹头可升降调节、能准确地下降到预设高度并锁定；在作业中抹头在水平面内可实现二维方向的移动调节，在设定的范围内作业；抹平力和浮动叶片的角度可机械调节，如图4-10所示。
11）立体养护窑
立体养护窑温、湿度单独可控；保温板芯部材料密度值不低于15kg/m3，并且防火阻燃，保温材料耐受温度不低于80℃；温度、湿度自动检测监控；加热、加湿自动控制；窑内平台确保定位锁紧，支撑轮悬臂采用防变形设计，支撑轮悬臂轴的长度不大于300mm；窖温的均匀性：温差小于3℃，如图4-11所示。

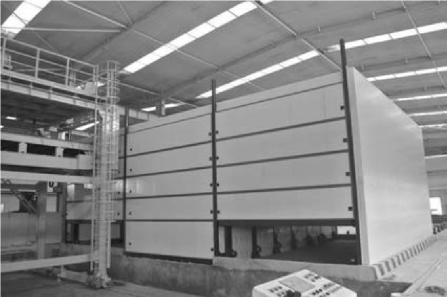

图4-11 立体养护窑
2.预制混凝土构件转运设备
预制混凝土构件生产转运设备主要有翻板机、平移车、堆码机等。
1）翻板机
翻板机负荷不小于25t；翻板角度为80°～85°；动作时间：翻起到位时间小于90s，如图4-12所示。

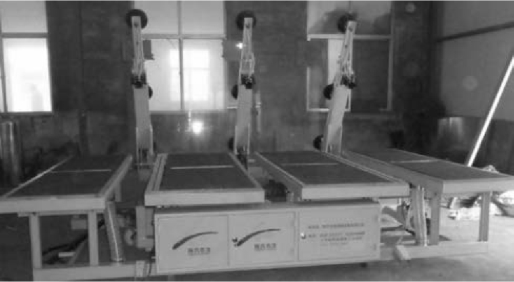

图4-12 翻板机
2）平移车
平移车负载不小于25t；平移车液压缸同步升降；两台平移车行进过程中保持同步，采用伺服控制；平台在升降车上定位准确，具备限位功能；模台状态、位置与平移车位置、状态互锁保护；行走时，车头端部安装安全防护连锁装置，如图4-13所示。
3）堆码机
堆码机在地面轨道行走，模台升降采用卷扬式升降结构，开门行程不小于1m；堆码机具有大车定位锁紧机构、升降架调整定位机构、升降架升降导向机构；负荷不小于30t；横向行走速度、提升速度均变频可调；可实现手动、自动化运行，如图4-14所示。
图4-13 平移机

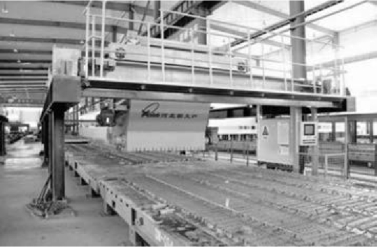

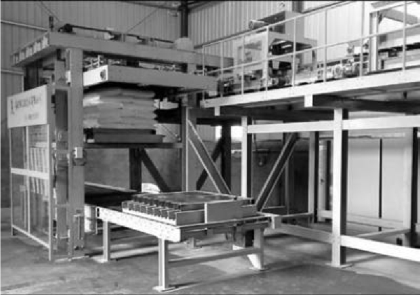

图4-14 堆码机
在进行行进、升降、开关门、进出窑等动作时具备完整的安全互锁功能。
在设备运行时设有声光报警装置；节拍时间小于15min（以运行距离最长的窑位为准）。
3.起重设备等
生产过程中需要起重设备、小型器具及其他设备，主要生产设备如表4-1所示。

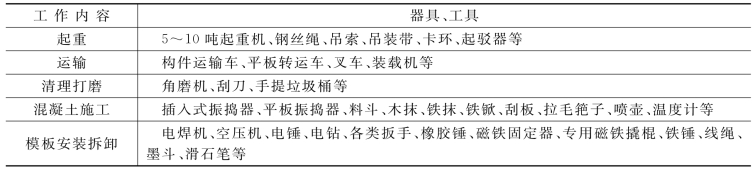

表4-1 主要生产设备
