3.2.3　使用Adobe Illustrator CS6软件进行计算机绘图

3.2.3　使用Adobe Illustrator CS6软件进行计算机绘图

在绘制前，首先在网上查找并下载这个软件，然后安装到计算机上，就可以使用这个软件了。

1.新建文件

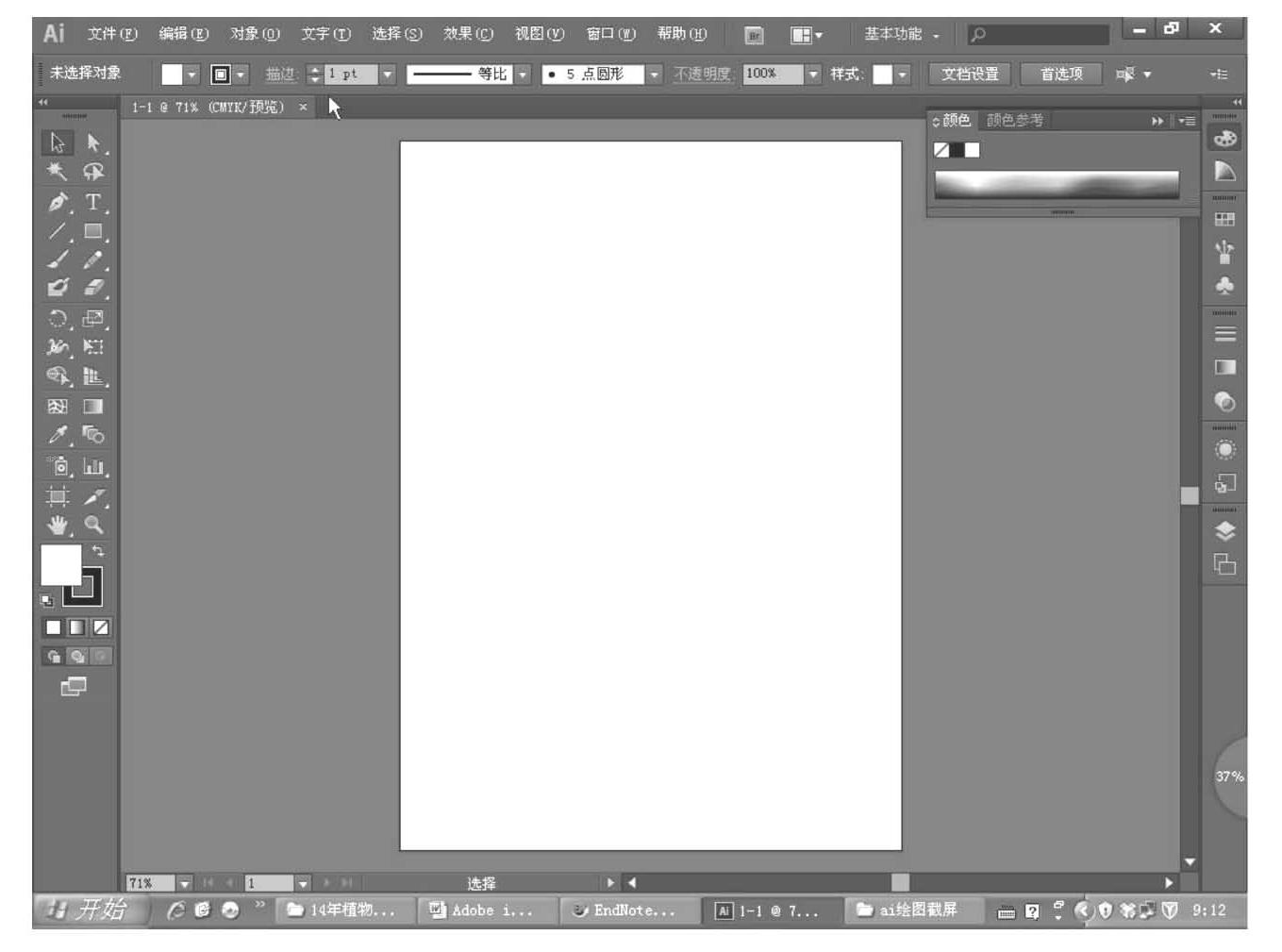

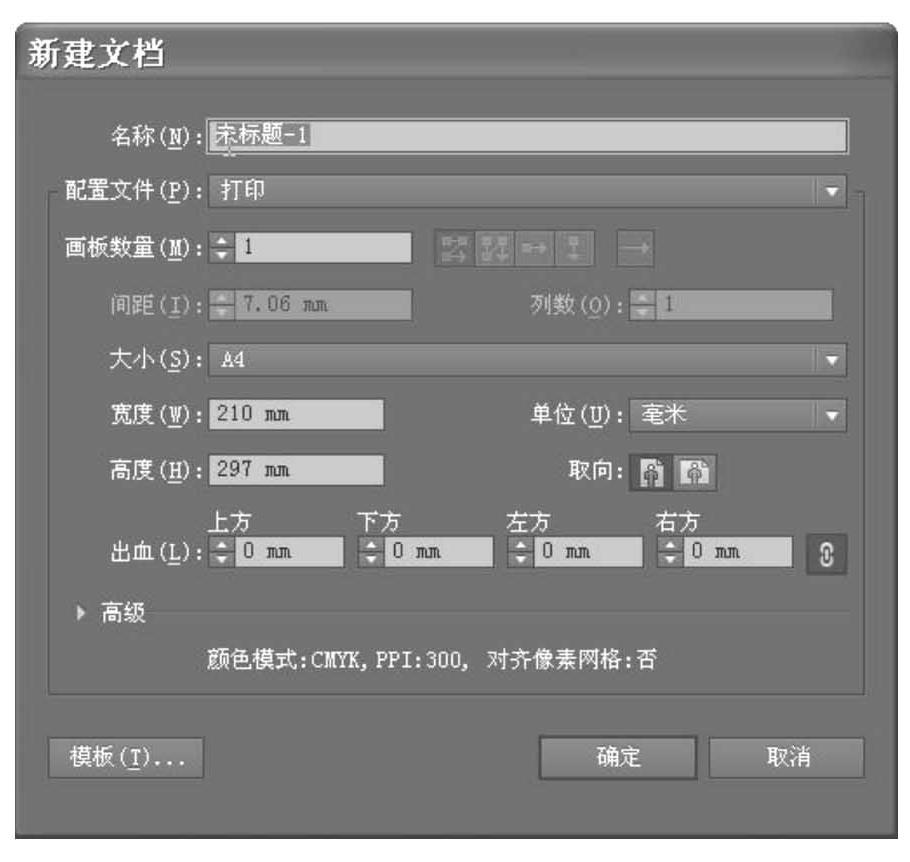

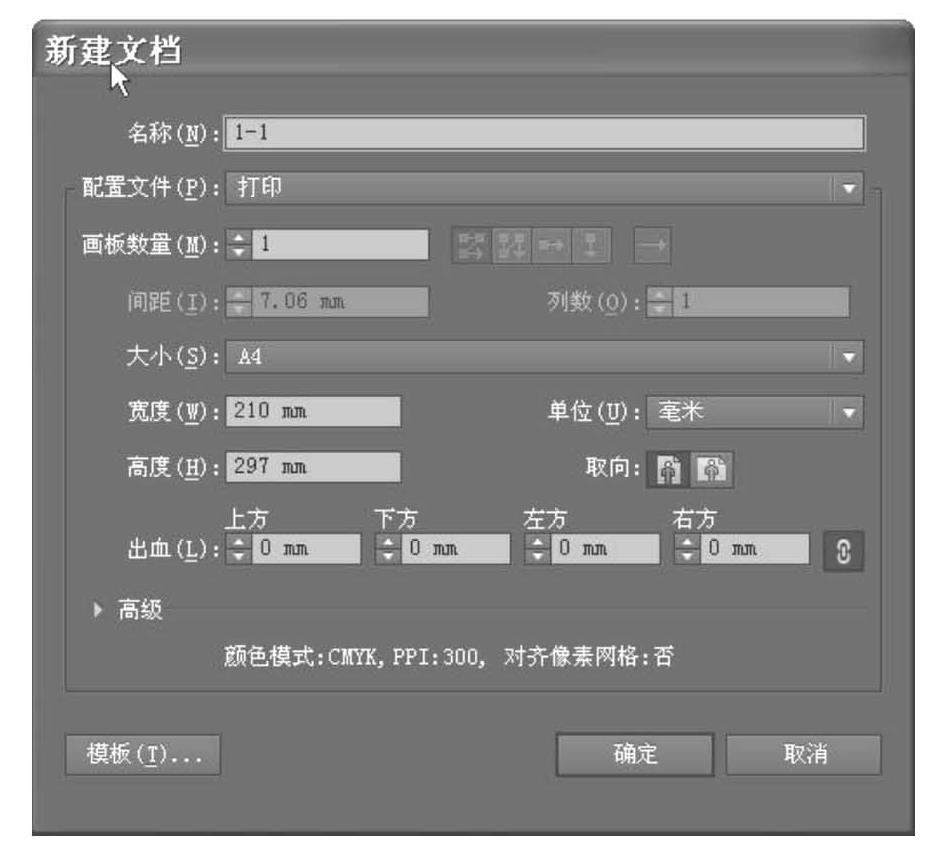

首先要新建一个文件。双击打开Adobe Illustrator CS6软件，点击“新建文档”，弹出图3-29所示的窗口，在这个窗口上首先命名文件。一般用1-1，1-2，…来命名，如图3-30所示。点击“确定”按钮，进入工作窗口（图3-31），在这个窗口的左下角可以选择视图大小的百分比，调整到合适的大小。

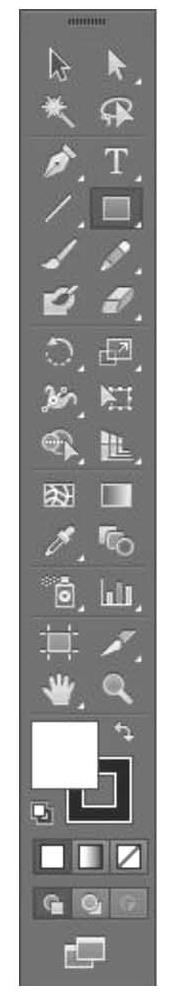

在图3-31左侧有一个工具窗口，如图3-32所示，将鼠标光标放到工具图标上，就可以看到对应工具的中文名称。

2.多边形的绘制

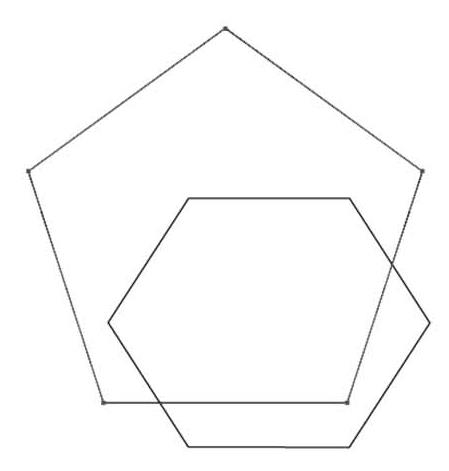

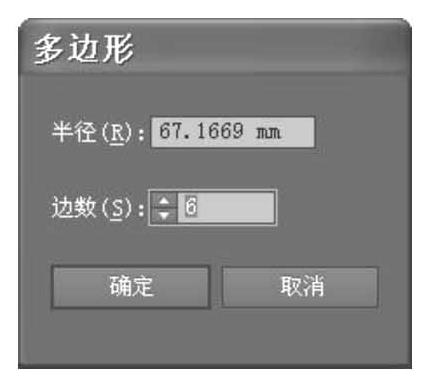

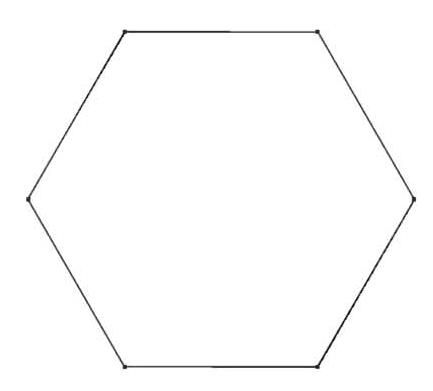

点击左侧工具栏中的手绘工具，在下拉菜单中选择多边形工具，如图3-33所示，点击，在屏幕上一拉，就可以绘制出一个六边形，如图3-34所示。在这个多边形内或边上点击鼠标左键，就可以弹出如图3-35所示的窗口。在这个窗口上，可以改变多边形的边的条数，点击确定后就可以出现一个新的多边形。如果选择边数是5，就会出现一个五边形，如图3-36所示。

3.多边形大小的调整

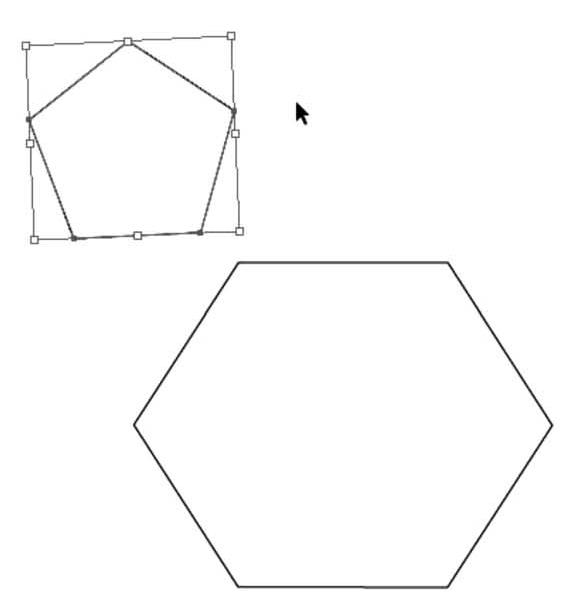

点击左侧工具栏中的选择工具，在多边形的边上点击，就可以选定这个多边形，此时在多边形的四周出现蓝色的选定框（图3-37），这个多边形也变成蓝色的。将鼠标左键光标放到选定框的小正方形上，可以随意放大或者缩小这个多边形。

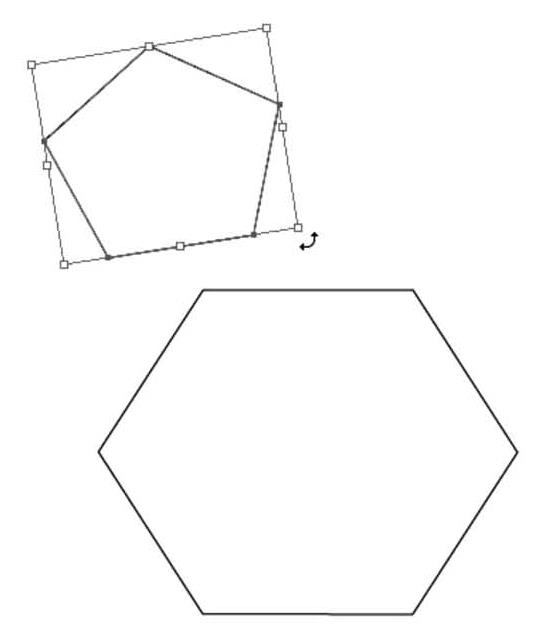

将鼠标左键光标放到多边形的边上，可以随意拖动这个多边形到任意位置。将鼠标左键放到选定框顶点的4个小正方形外侧，当出现一个双向的箭头时（图3-38），可以移动鼠标左键来旋转这个多边形。

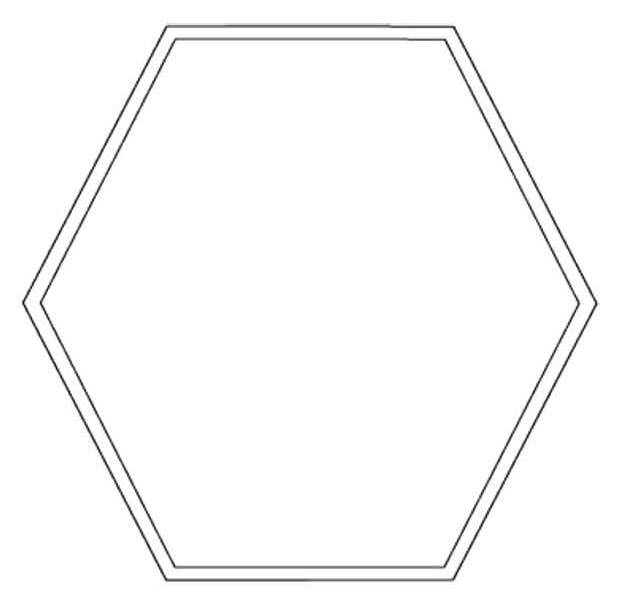

选定的图形可以按delete键删除，也可以采用复制、粘贴命令，快速绘出一个一模一样的多边形，然后调整大小，绘出一个相似的多边形。采用这种方法在绘制细胞壁和细胞膜时十分快捷。图3-39就是采用复制、粘贴命令绘出的。

4.椭圆的绘制

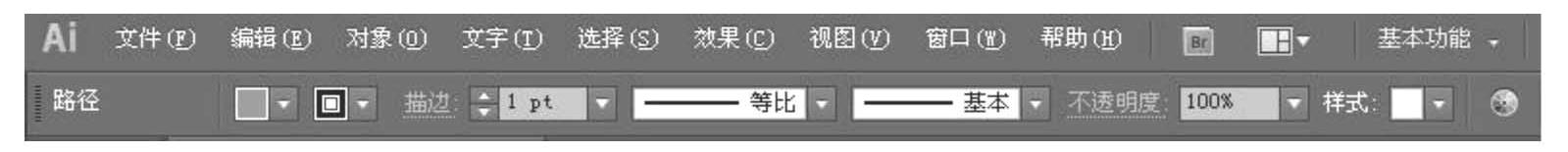

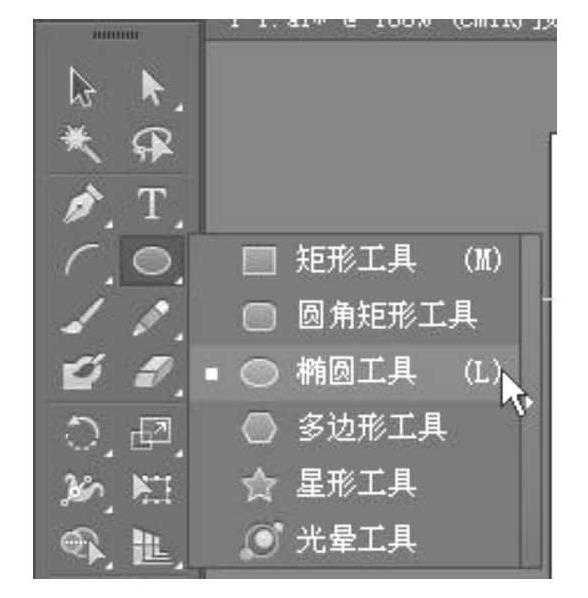

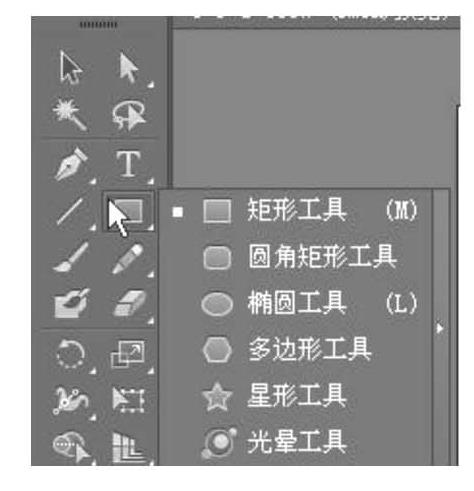

点击左侧工具栏中的矩形工具，点击右下角的小三角形，选择椭圆工具，如图3-40所示。然后在合适的位置上，用鼠标左键一拉就可以绘出一个椭圆来。此时椭圆是黑色的。选定椭圆，在Adobe Illustrator上方的工具栏中，点击第一个并选择青色，如图3-41所示，椭圆内部就变成青色的（图3-42）。椭圆大小的调节与多边形大小的调节相同。

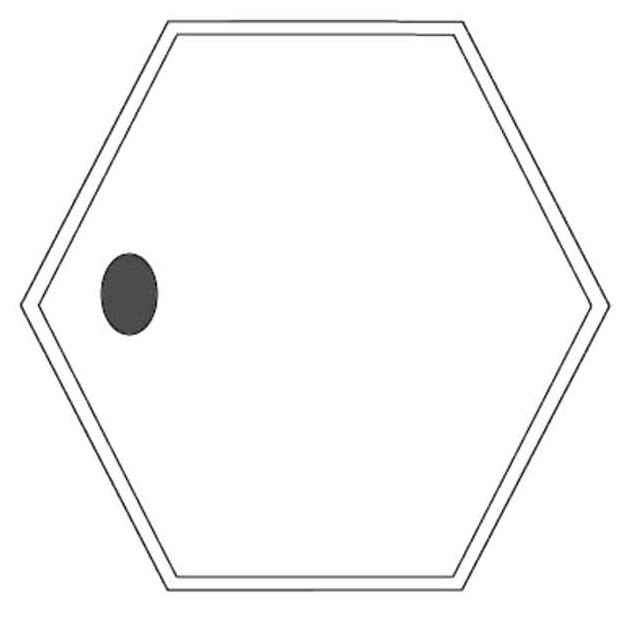

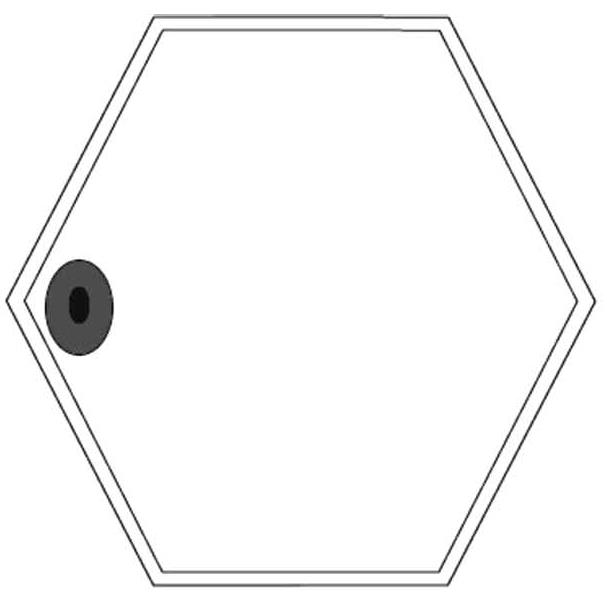

按照同样的方法，绘制一个小椭圆，然后选定这个小椭圆，用上方的工具栏中选择填充黑色，这个小椭圆就变成了黑色、实心的椭圆，如图3-43所示。

5.弧线的绘制

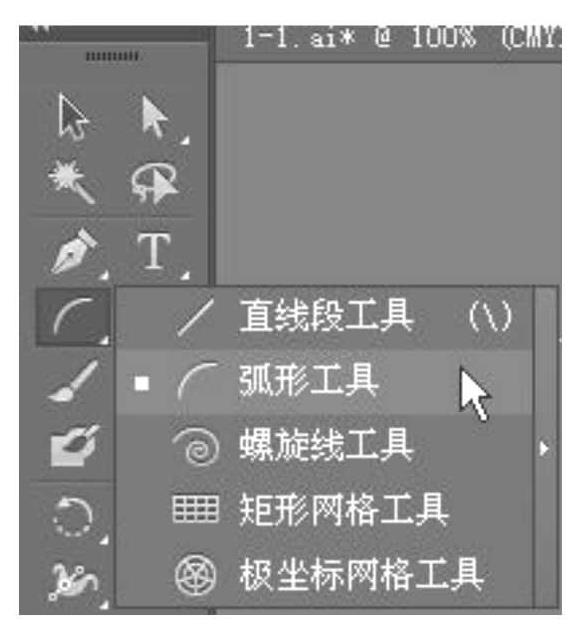

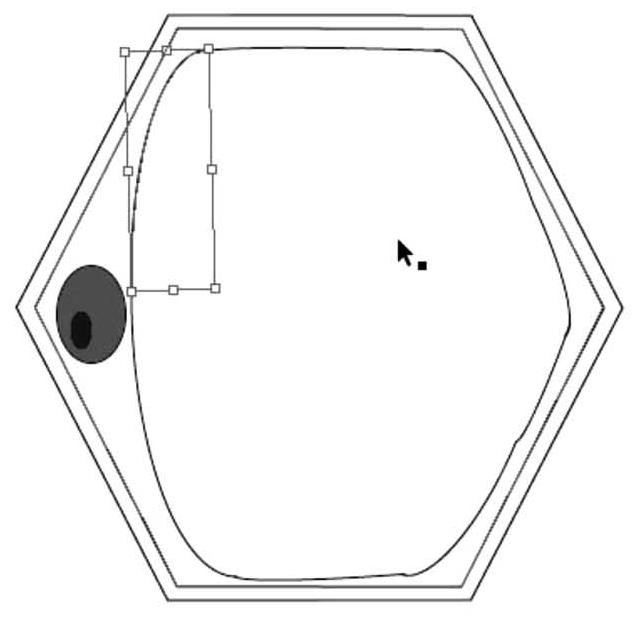

细胞内部的大液泡一般采用弧线绘制。点击左侧工具窗口中的直线段工具，选择弧线工具（图3-44），然后在屏幕上一拉，就可以绘出一条弧线。选定弧线，当出现矩形的选定框时，可以按照调节多边形的大小和方向的方法，调节弧线的形状，最后绘出一个不规则形状的椭圆，如图3-45所示。也可以采用钢笔工具进行绘制，调出钢笔工具后，在弧线的起点用鼠标左键点击，松开鼠标，在弧线的终点点击，按住鼠标左键绘出合适的弧线后，松开鼠标就可以完成弧线的绘制。

6.点的绘制

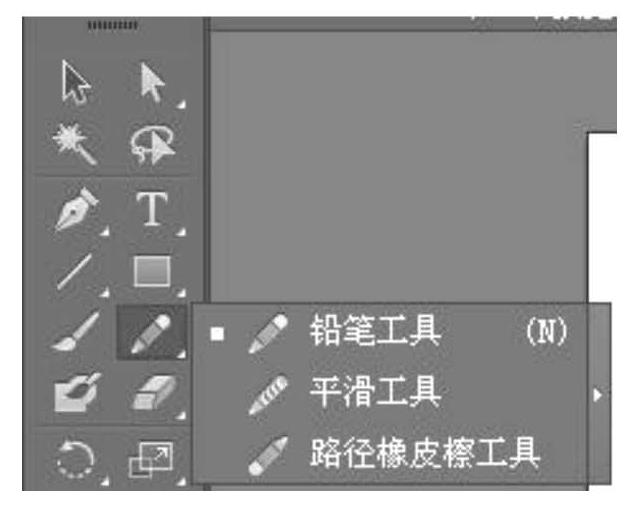

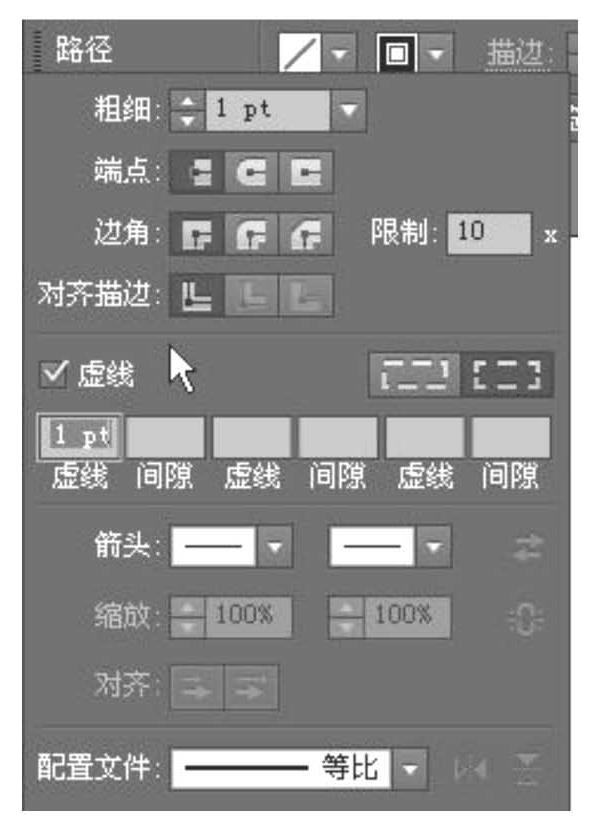

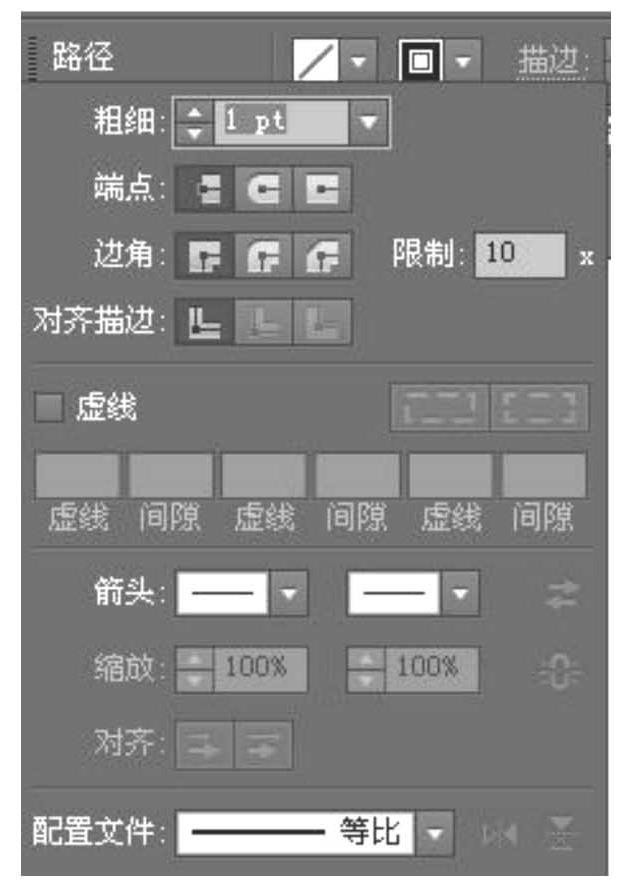

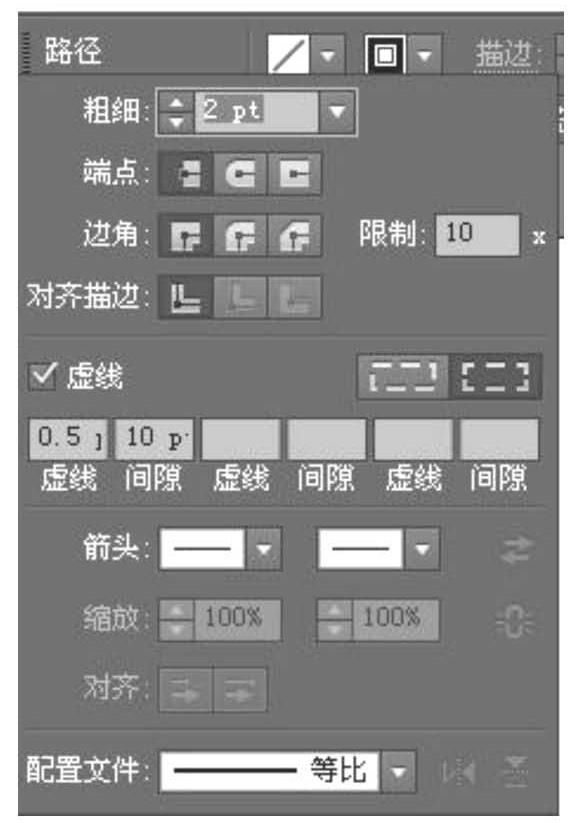

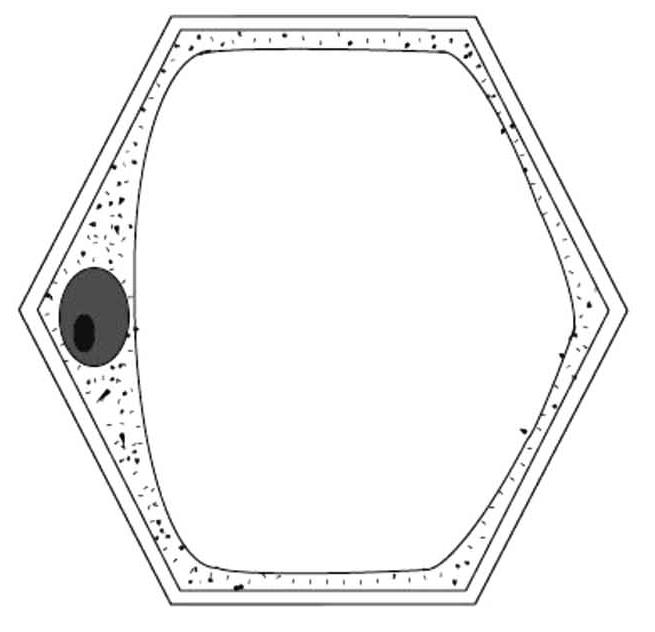

当细胞的轮廓完成后，需要打点来表示各部分的密度。此时选择左侧的铅笔工具，点击，如图3-46所示。在需要打点的位置，进行绘制。绘制完成后，点击上方的描边，弹出窗口，如图3-47所示。在这个窗口上，在虚线左侧的小方框内点击，如图3-48所示，选择虚线和间隙的大小。这里选择虚线为0.5 pt，间隙为10 pt，如图3-49所示。此时细胞质的虚线如图3-50所示。

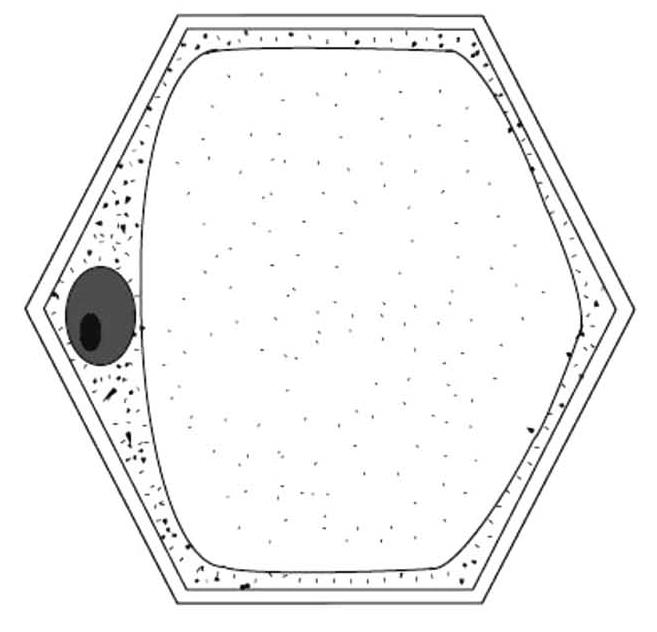

按照同样的方法，将液泡内用铅笔工具描线，然后点击描边，在弹出窗口上，选择虚线为0.5 pt，间隙为20 pt，此时细胞质的点如图3-51所示。还可以点击描边工具左侧的颜色，改变点的颜色。

7.直线的绘制

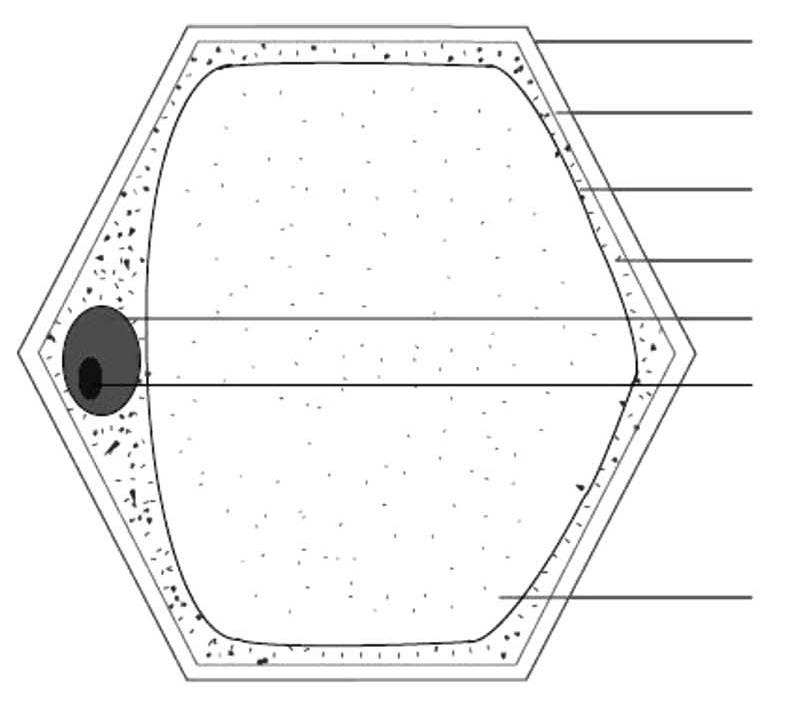

当图形完成后，需要增加直线标注，此时选择左侧的直线段工具，点击，如图3-52所示。用鼠标左键任意一拉，就绘出直线。选定直线，可以随意改变直线的位置。绘制好直线后，细胞图如图3-53所示。

8.文字标注

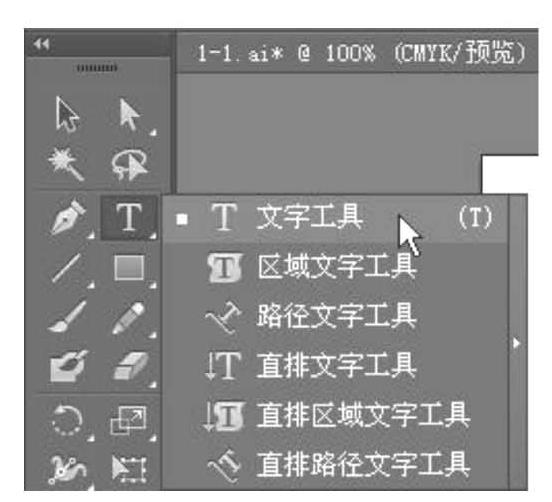

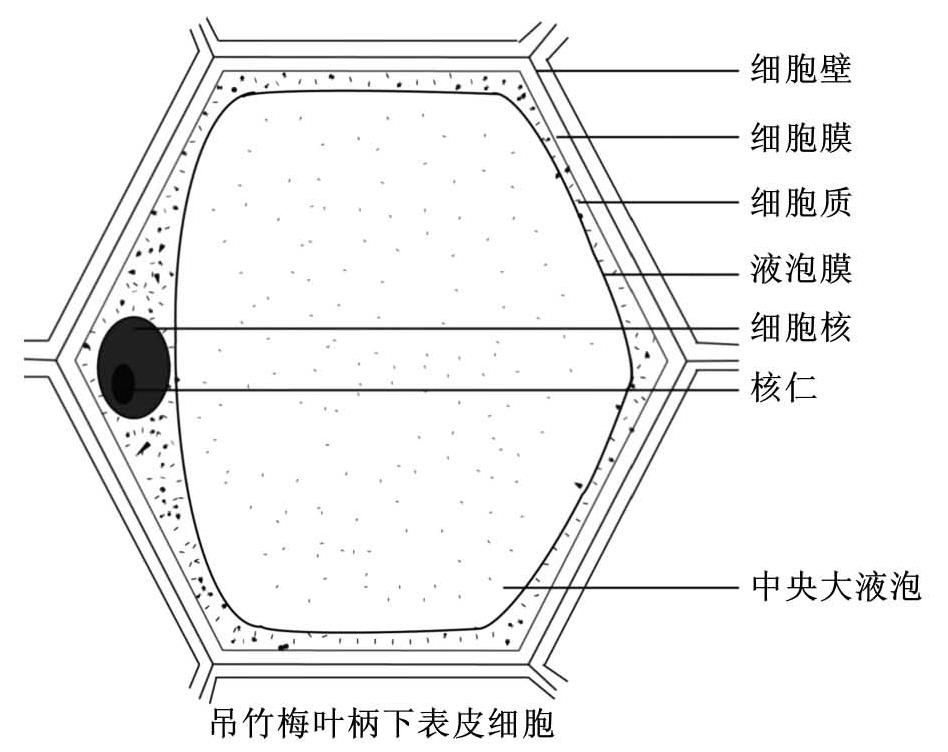

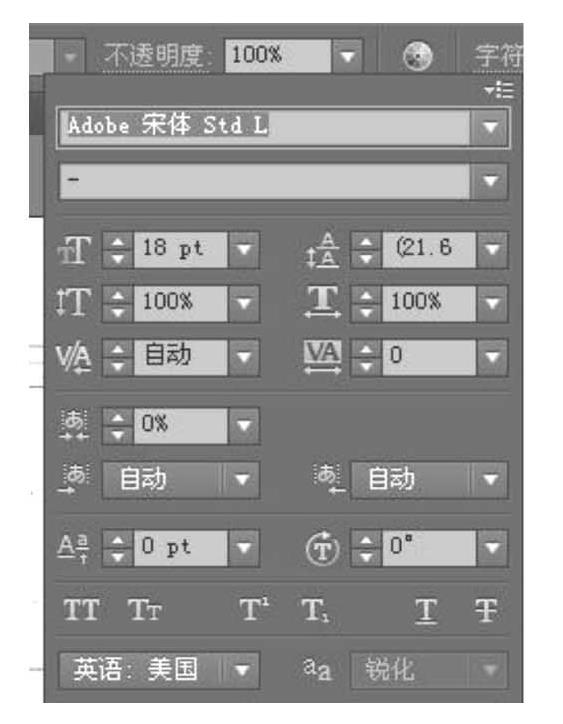

当图形完成后，需要用文字标注每部分结构的名称。此时选择文字工具（图3-54），点击，在页面上一拉，然后就可以输入文字。选定文字后，点击上方的字符，可以弹出图3-55所示的窗口，在这个窗口上可以调节文字的大小。此时，图中设置文字的大小是18 pt。只需选定文字，就可以任意移动文字。最后，在图的下方增加图的说明即可。增加文字后的细胞图如图3-56所示。

Adobe Illustrator软件还具有复制和粘贴的功能，这使绘图更加快速。当选定某一图形，选择复制和粘贴，就可以快速绘出图形，然后调节图形的大小，就可以绘出大小不同的图形来。另外，选定一个图形，双击后可以拉着任意旋转，十分方便。

9.文件导出成JPEG格式

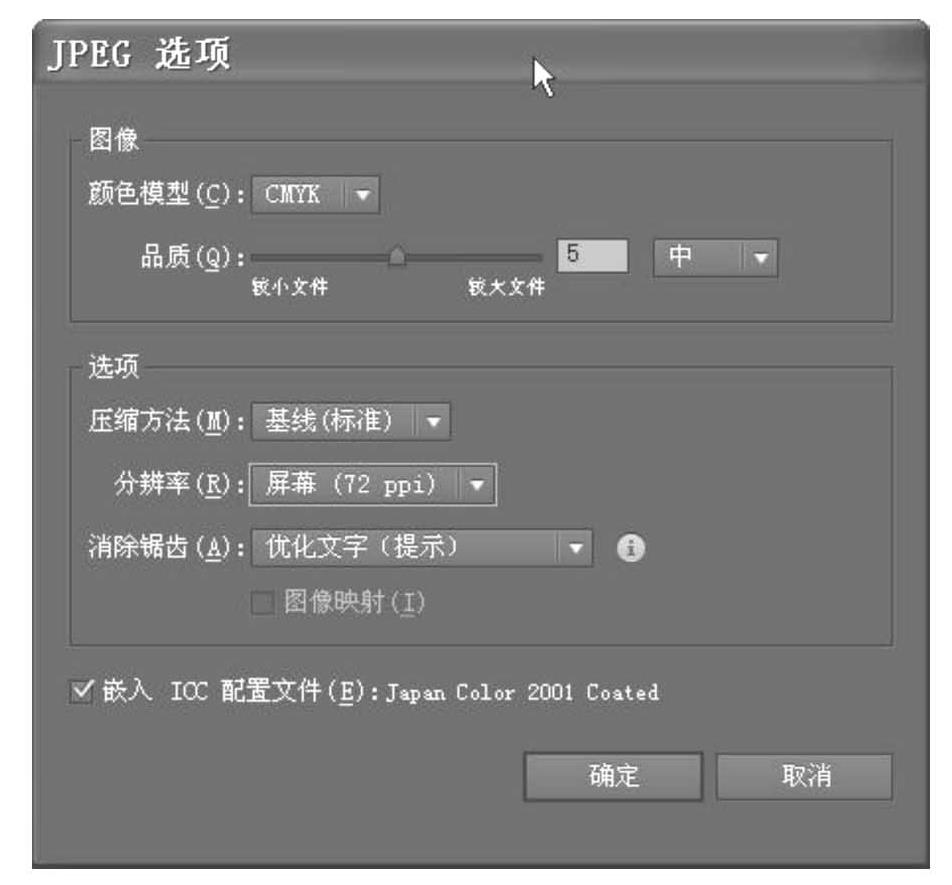

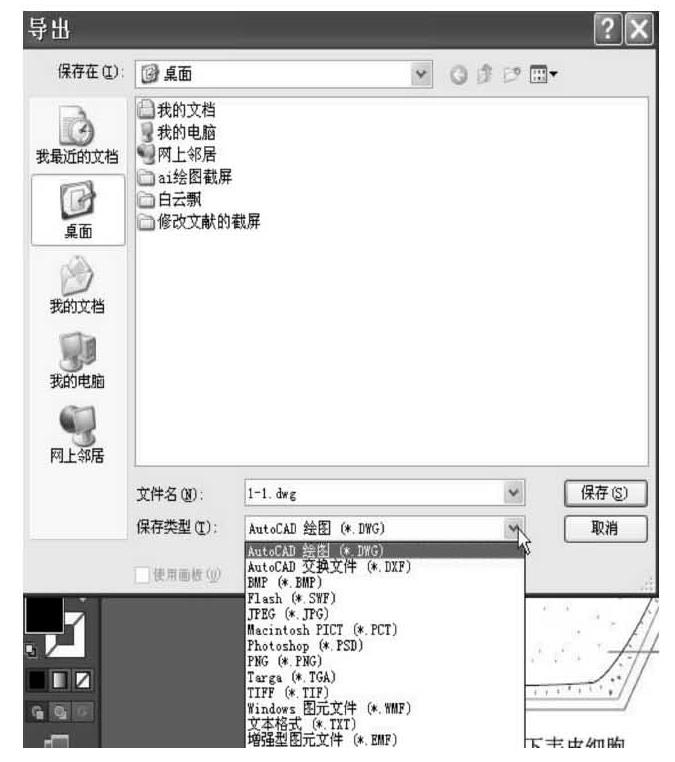

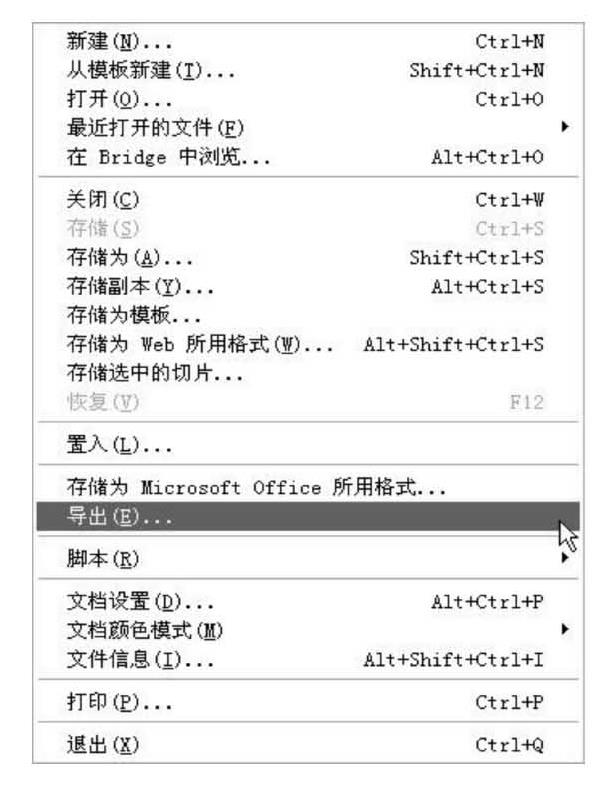

完成图片后就可以导出JPEG格式的文件。在文件的下拉菜单中，选择“导出（E）...”，点击（图3-57），弹出图3-58所示的窗口。在这个窗口上给文件命名，选择保存的位置和格式，点击“保存”，弹出图3-59所示的窗口。在这个窗口上，选择分辨率，当要打印时，选择为300 ppi。点击“确定”，就可以保存为JPEG格式的文件。

还可以采用选定工具，在几个相关的结构上一拉，就可以一起移动。这样修改起来十分方便。当对图片进行局部修改时，工作量就少多了。
