2.3.1　频带传输系统的构成

频带传输系统与基带传输系统的区别在于在发送端增加了调制，在接收端增加了解调，以实现信号的频谱变换。

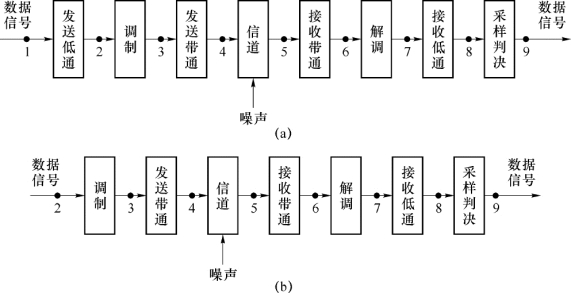

图2-21给出了频带传输系统的两种基本结构。如图2-21(a)所示，数据信号经发送低通基本上形成所需要的基带信号，再经调制和发送带通形成适合该信道传输的信号并送入信道。接收带通除去信道中的带外噪声，将信号输入解调器，接收低通的功能是除去解调中出现的高次产物并起基带波形形成的功能，最后将恢复的基带信号送入采样判决电路，完成数据信号的传输。

图2-21　频带传输系统的构成

频带传输系统是在基带传输的基础上实现的，如图2-21(a)所示，在发送端把调制和发送带通去掉，在接收端把接收带通和解调去掉就是一个完整的基带传输系统。所以，实现频带传输仍然需要符合基带传输的基本理论。实际上，从信号传输的角度，一个频带传输系统就相当于一个等效的基带传输系统。

图2-21(b)中没有发送低通作基带形成，而是直接以数据信号进行调制，在具体实现上是把发送低通的形成特性放在发送带通中一起实现。即把发送低通的特性合在发送带通特性中，图中的4点所对应的信号和频谱特性与图2-21(a)是完全一样的。尽管没有实际的发送低通，但发送低通的形成特性还是实现了，也是一个等效的基带传输系统。

所谓调制就是用基带信号对载波波形的某些参数进行控制，使这些参量随基带信号的变化而变化。用以调制的基带信号是数字信号，所以又称为数字调制。在调制解调器中一般选择正弦(或余弦)信号作为载波，因为正弦信号形式简单、便于产生和接收。由于正弦(或余弦)信号有幅度、频率、相位三种基本参量，因此可以构成数字调幅、数字调相和数字调频三种基本调制方式。当然也可以利用其中二种方式的结合来实现数字信号的传输，如数字调幅调相等，从而达到更好的特性。
