施工资料管理流程

3.施工资料管理流程

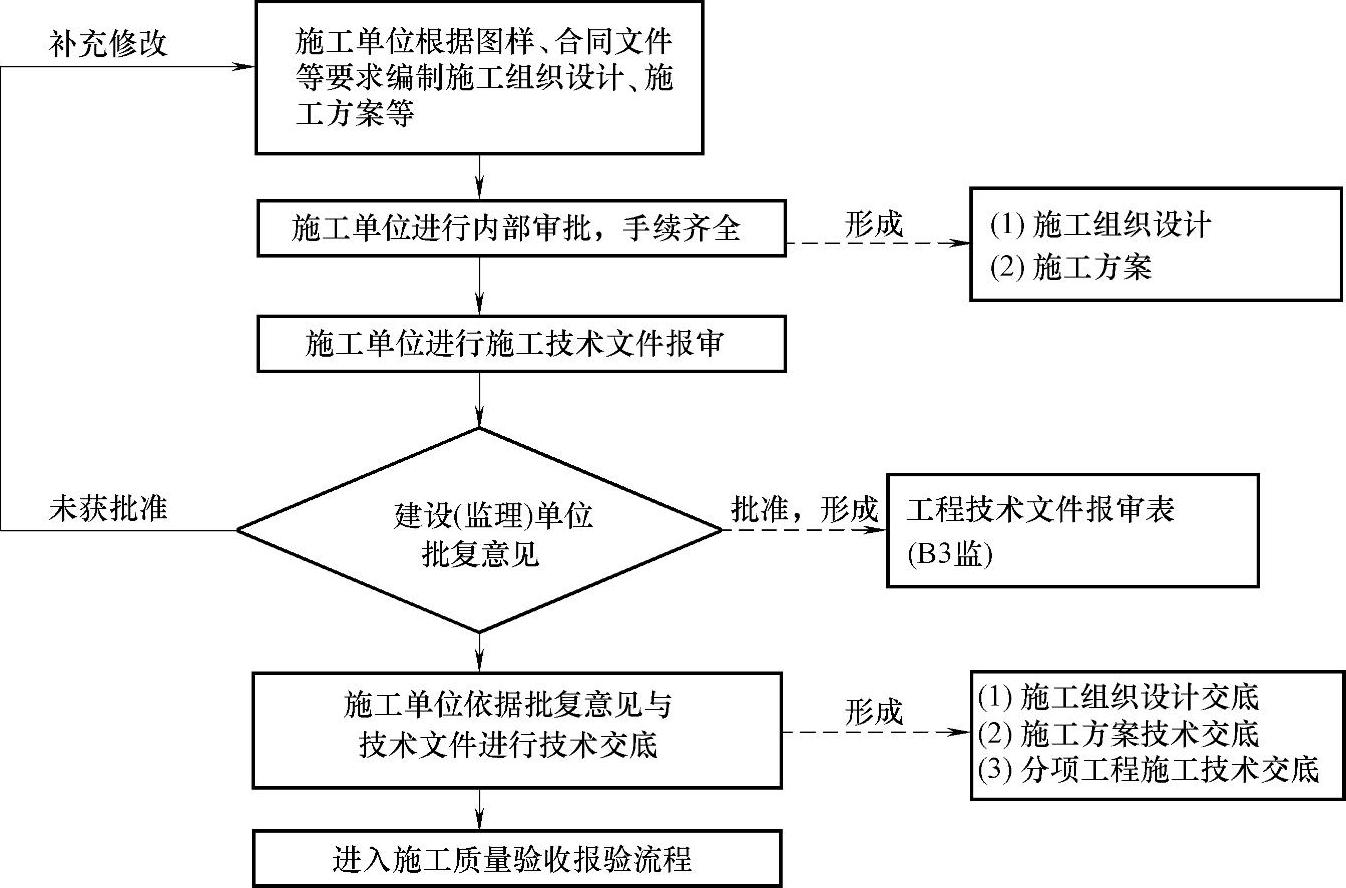

（1）施工技术资料管理流程如图1-1所示。

图1-1　施工技术资料管理流程

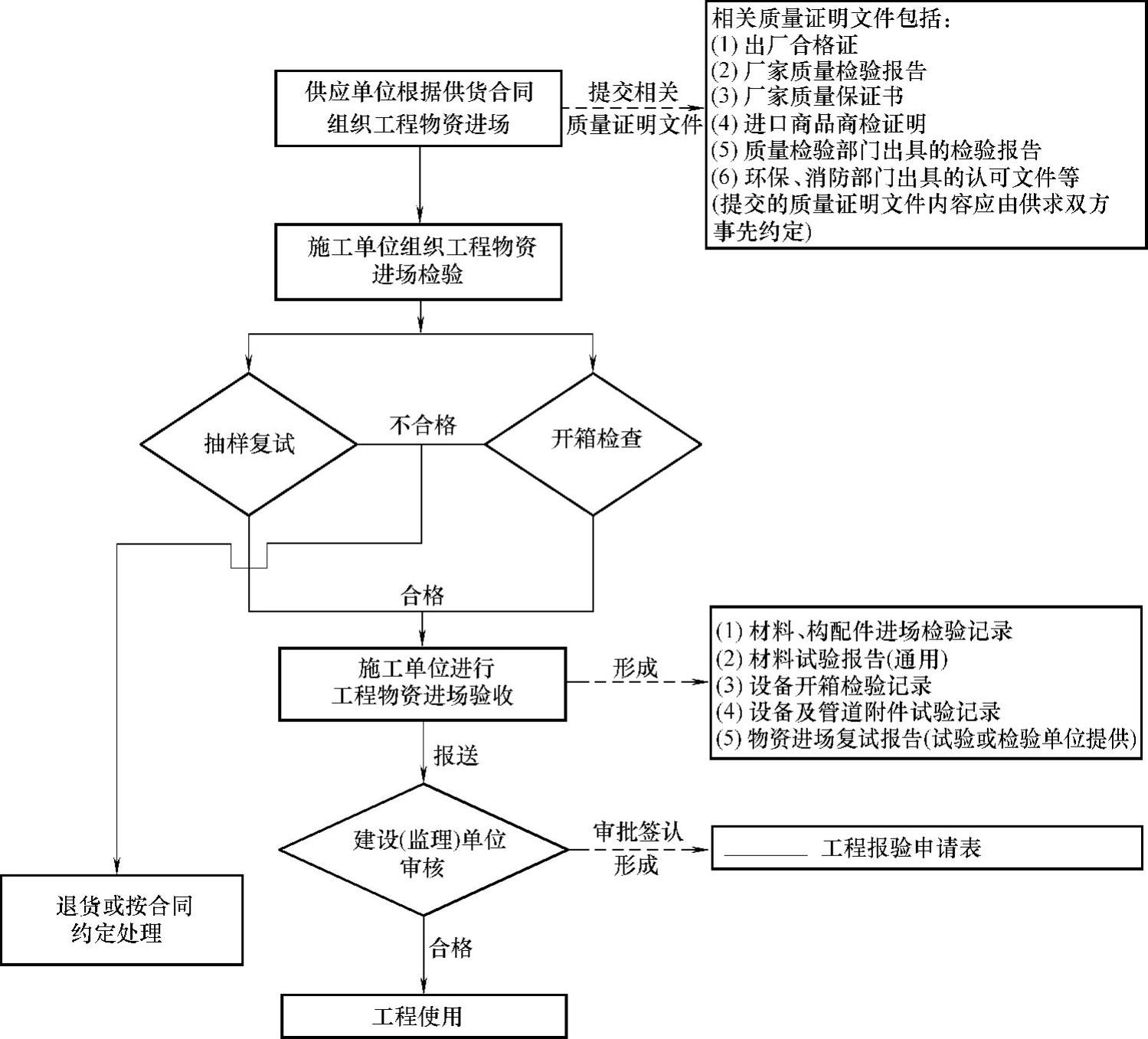

（2）施工物资资料管理流程如图1-2所示。

图1-2　施工物资资料管理流程

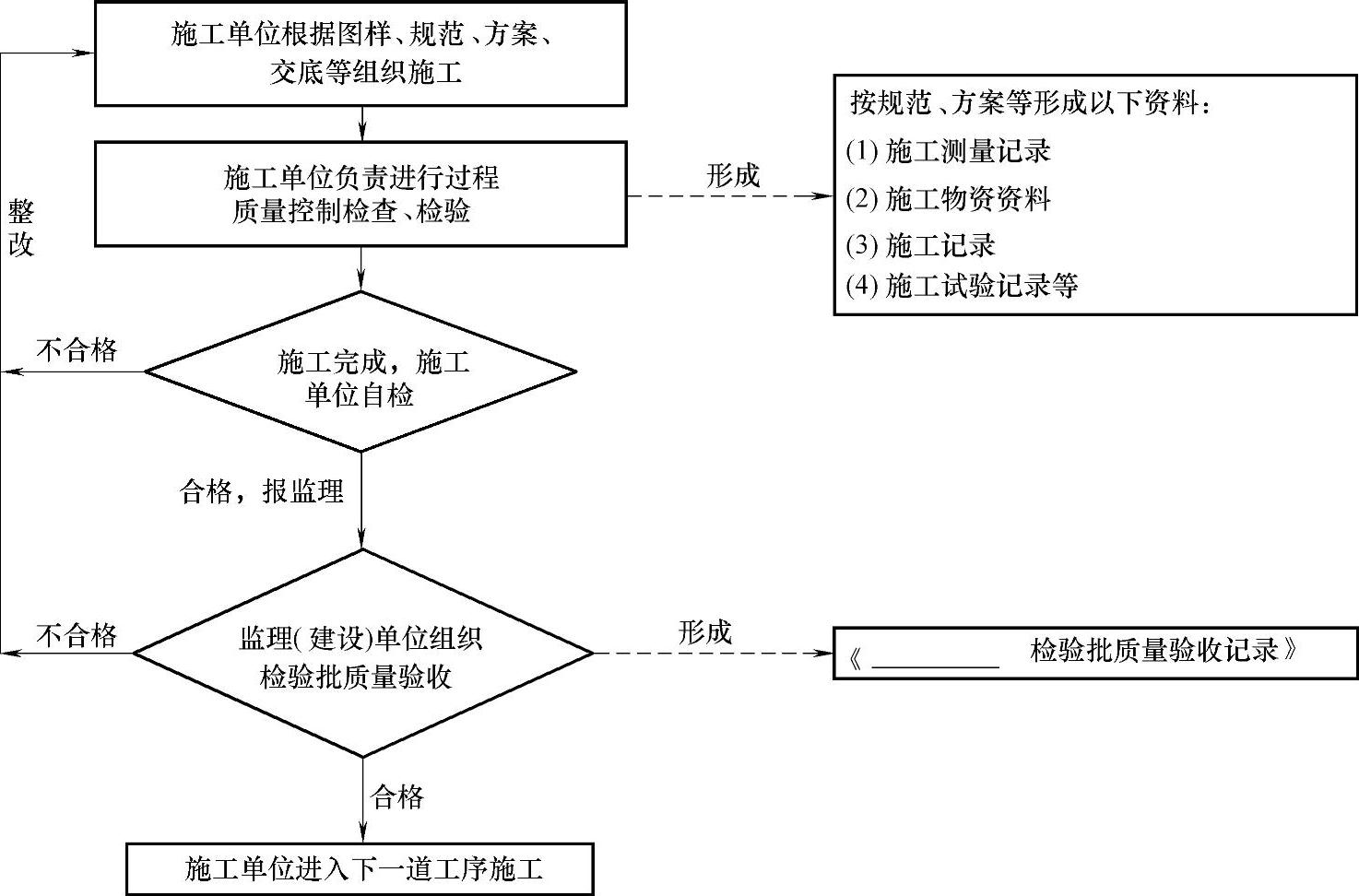

（3）施工质量验收记录管理流程如图1-3所示。

图1-3　施工质量验收记录管理流程

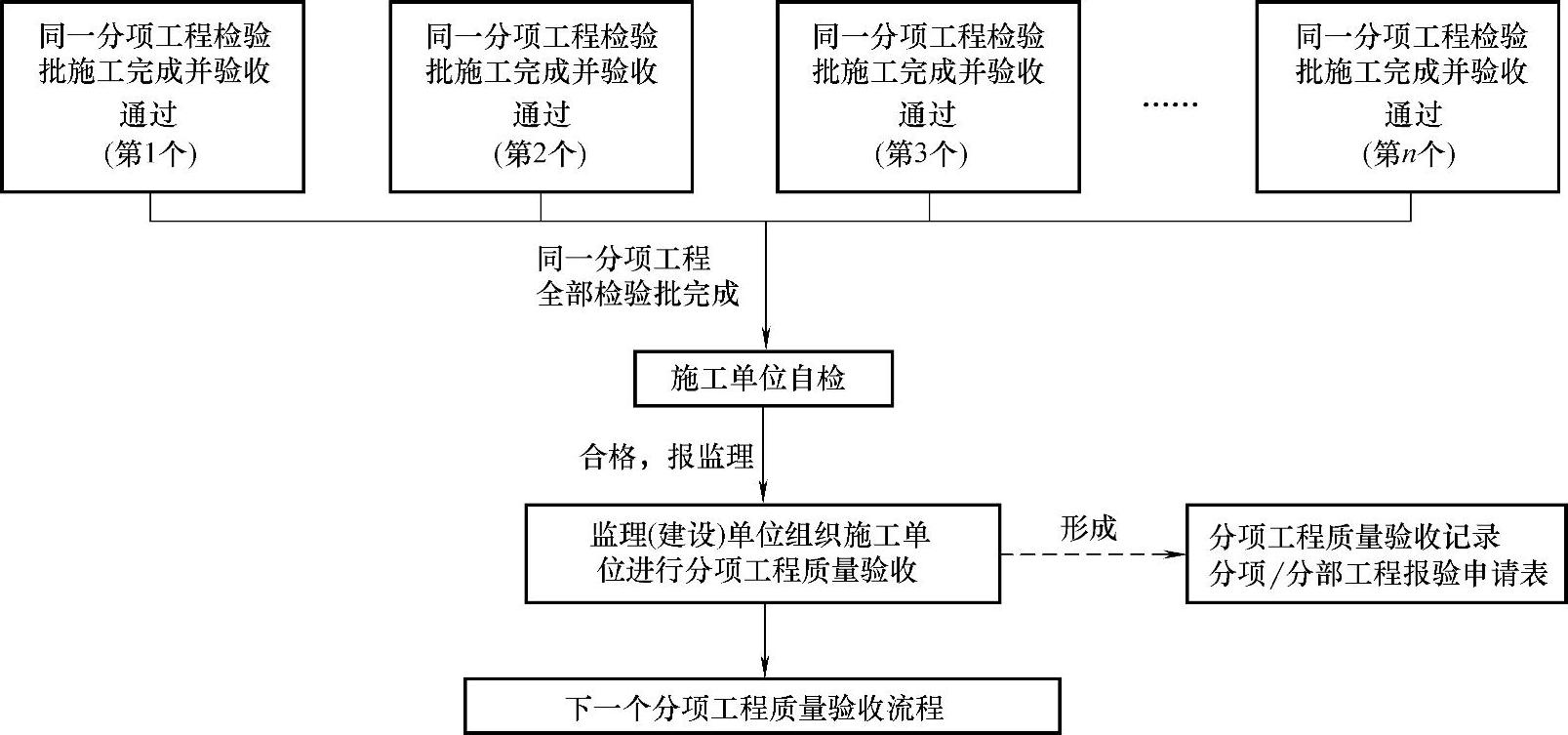

（4）分项工程质量验收流程如图1-4所示。

图1-4　分项工程质量验收流程

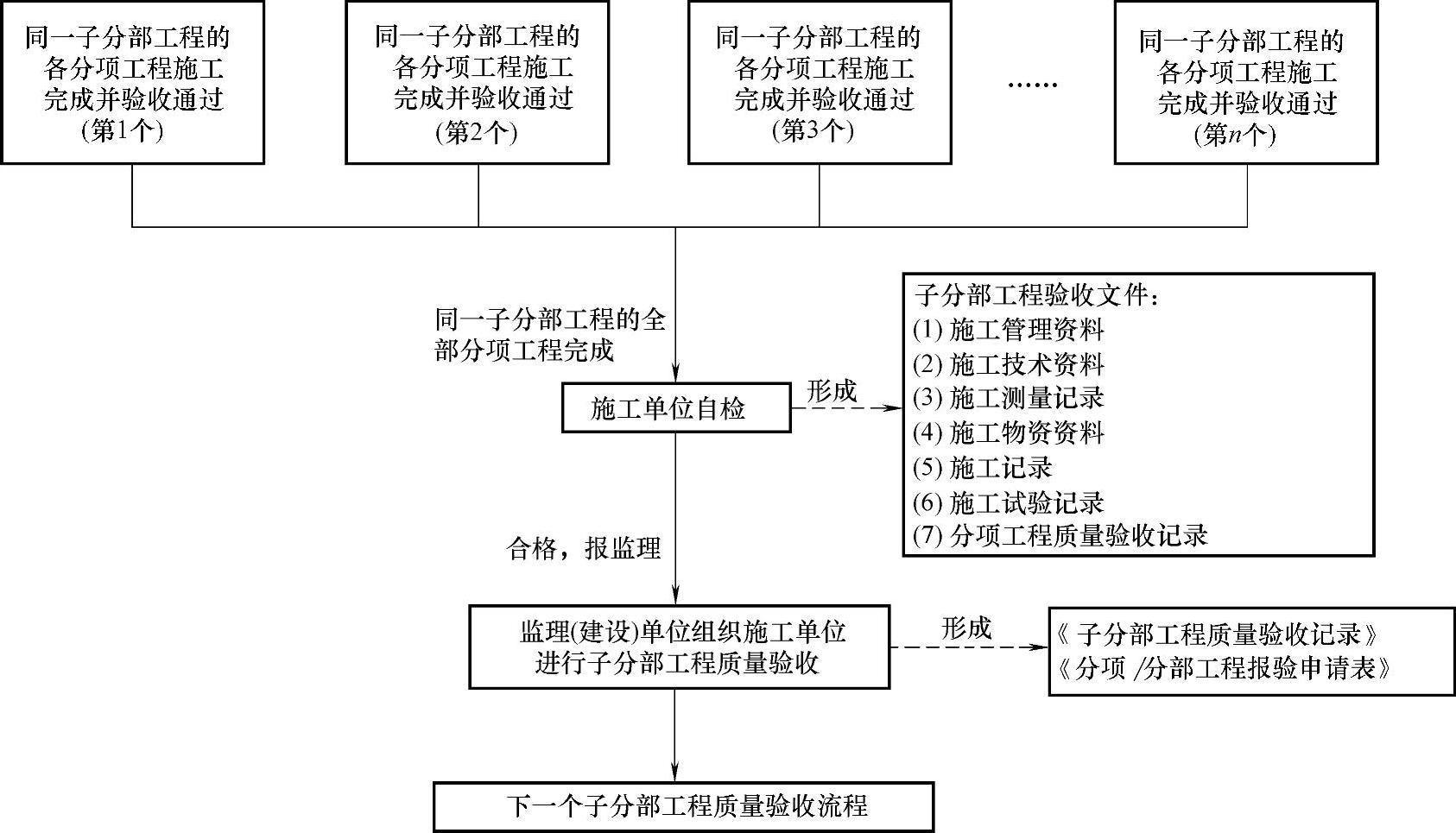

（5）子分部工程质量验收流程如图1-5所示。

图1-5　子分部工程质量验收流程

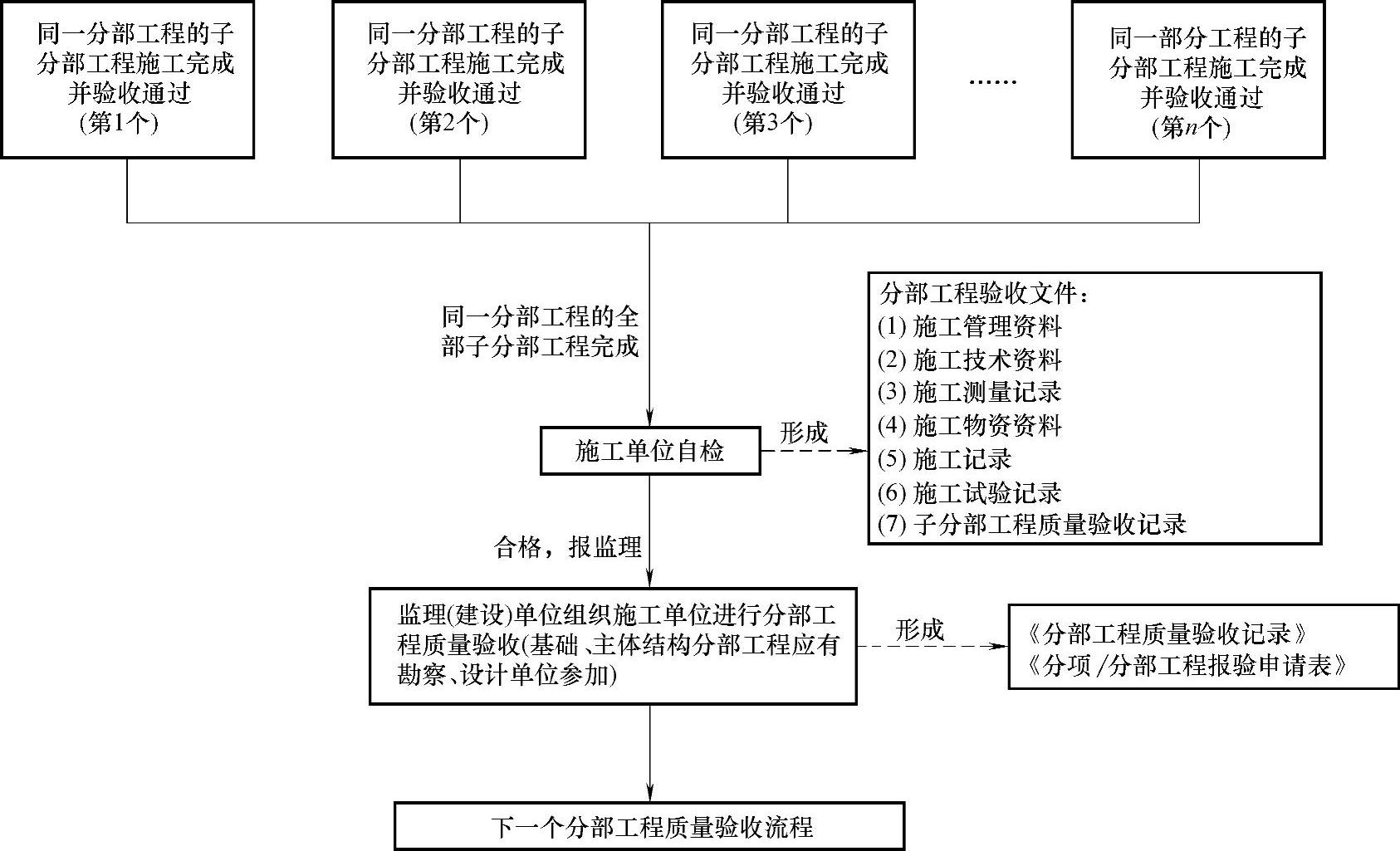

（6）分部工程质量验收流程如图1-6所示。

图1-6　分部工程质量验收流程

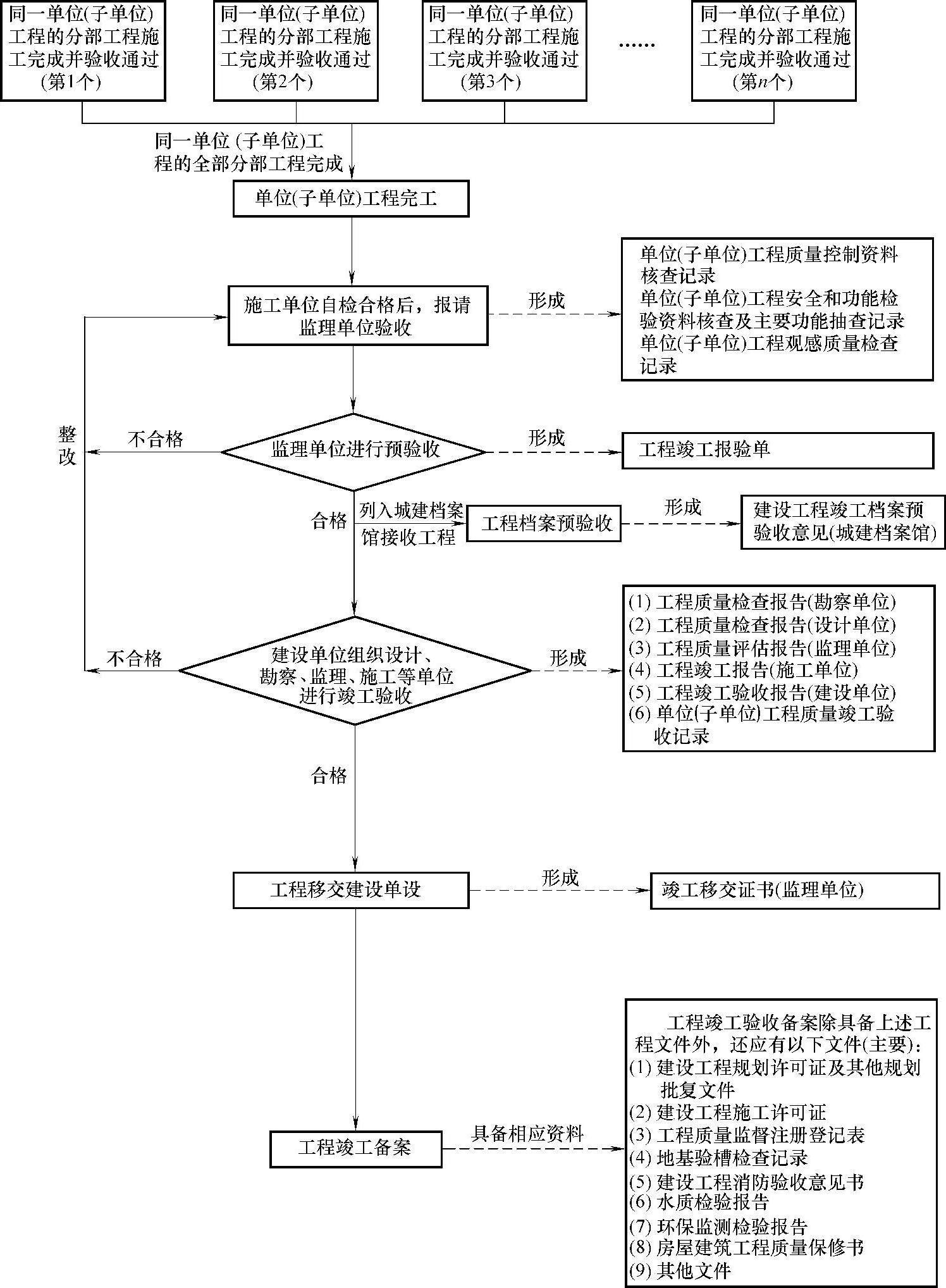

（7）工程验收资料管理流程如图1-7所示。

图1-7　工程验收资料管理流程
