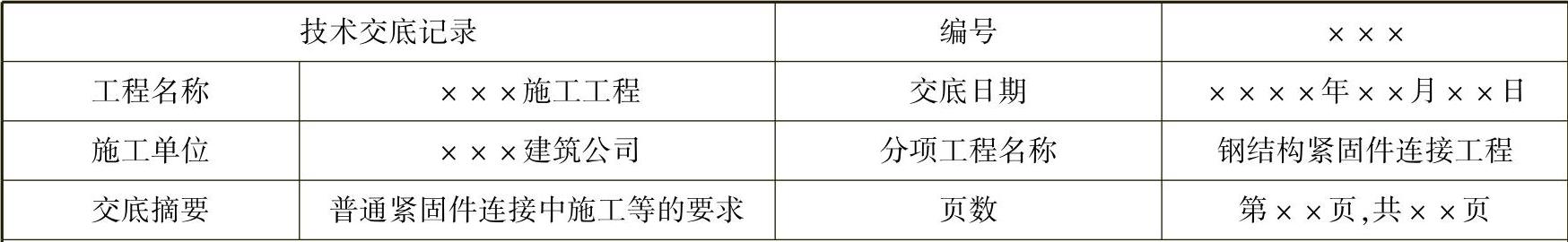

普通紧固件连接施工技术交底记录
交底内容：
1.施工准备
（1）材料。
1）螺栓。钢结构常用普通螺栓技术规格应符合《六角头螺栓 C级》（GB/T5780—2000）和《六角头螺栓全螺纹 C级》（GB/T5781—2000）的规定。
2）螺母。钢结构常用的螺母，其公称高度h大于或等于0.8D（D为其相匹配的螺栓直径），螺母强度设计应选用与之相匹配螺栓中最高性能等级的螺栓强度，当螺母拧紧到螺栓保证荷载时，必须不发生螺纹脱扣。
3）垫圈。常用钢结构螺栓连接的垫圈有圆平垫圈、方形垫圈、斜垫圈和弹簧垫圈。
（2）机具。普通紧固件连接主要施工机具为普通扳手。根据螺栓的不同规格、不同操作位置可选用双头呆扳手、单头梅花扳手、套筒扳手、活扳手、电动扳手等。
（3）作业条件。
1）构件已经安装调校完好。
2）高空进行普通紧固件连接施工时，应有可靠的操作平台或施工吊篮。严格遵守《建筑施工高处作业安全技术规范》（JGJ80—1991）的规定。
3）被连接件表面应清洁、干燥，不得有油（泥）污。
2.工艺流程
检查连接板面质量→安装连接板→检查板叠有无错孔→标准孔位→临时固定→检查板叠紧贴程度→安装螺栓→紧固螺栓→检查验收。
3.施工要点
（1）普通螺栓作为永久性连接时，应符合下列要求：
1）螺栓头和螺母下面应放置平垫圈，以增大承压面积，但不得垫2个或2个以上，更不得用大螺母替代。
2）每个螺栓拧紧后，外露丝扣不应少于两扣。
3）对于设计有防松动的螺栓、锚固螺栓应采用有防松动装置的螺母、双螺母或加弹簧垫圈，必要时应破坏外露丝扣以防止松动。
4）对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈应设置在螺母一侧。
5）在工字钢、槽钢等角肢面上安装时，应配备具有相同倾斜面的垫圈，以保证螺栓副受力与其轴线一致。

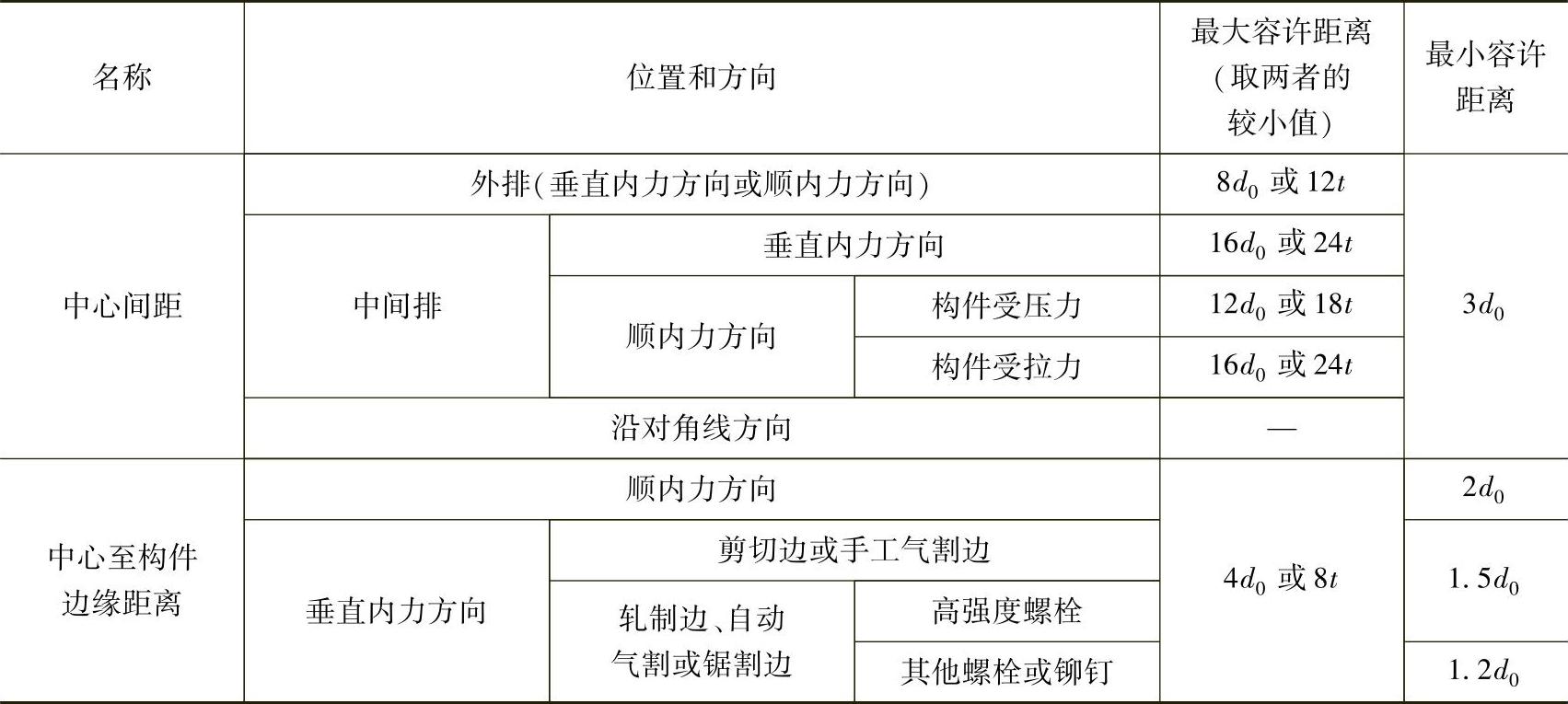

（2）螺栓的间距应符合下表的规定。
螺栓的最大、最小容许间距
注：1.d0为螺栓的孔径，t为外层较薄板的厚度。
2.钢板边缘与刚性构件（如角钢、槽钢）相连的螺栓或铆钉的最大间距，可按中间排的数值采用。
4.质量要求
（1）主控项目。
1）普通螺栓作为永久性连接螺栓时，当设计有要求或对其质量有疑义时，应进行螺栓实物最小拉力载荷复验，试验方法见《钢结构工程施工质量验收规范》（GB50205—2001），其结果应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》（GB/T3098.1—2010）的规定。
2）连接薄钢板采用的自攻钉拉铆钉、射钉等其规格尺寸应与被连接钢板相匹配，其间距、边距等应符合设计要求。
（2）一般项目。
1）永久性普通螺栓紧固应牢固可靠，外露丝扣不应少于2扣。
2）自攻螺钉、钢拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐。
5.成品保护
（1）螺栓存放时应防潮、防雨、防粉尘，并按螺栓类型和规格分类存放在库房货架上。
（2）使用螺栓时，应轻拿轻放，防止撞击，避免损坏包装和螺纹。
6.应注意的质量问题
（1）安装螺栓时，应自由穿入孔内，不得用小锤敲击螺栓强行插入孔内，避免造成螺纹损伤和孔壁翻边。
（2）连接件应平整，不应出现空鼓现象。
（3）出现错孔时，严禁用气割扩孔。
7.质量记录
（1）钢结构（普通紧固件连接）检验批、分项工程质量验收记录表。
（2）产品的质量证明文件、数量和规格统计表。
（3）螺栓拉力复验记录和检验报告。
（4）安装检查记录、合格验收报告。
