1.2 软件算量操作
通过本节的学习，你将能够：
掌握软件算量的基本操作流程。

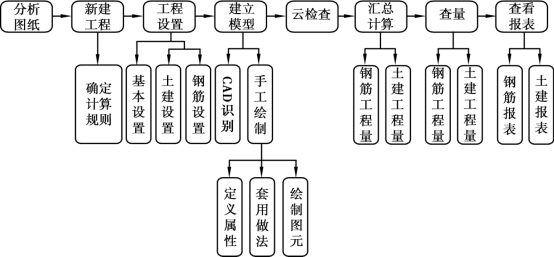

在进行实际工程的绘制和计算时，GTJ相对于以往的GCL与GGJ，在操作上有很多相同的地方，但在流程上，更加有逻辑性，也更简便。其大体流程如图1.3所示。
1）分析图纸
拿到图纸后应先分析图纸，熟悉工程建筑结构图纸说明，正确识读图纸。
2）新建工程/打开文件
启动软件后，会出现新建工程的界面，单击左键即可。如果已有工程文件，单击打开文件即可，详细步骤见2.1节“新建工程”。
3）工程设置
工程设置包括基本设置、土建设置和钢筋设置三大部分。在基本设置中可以进行工程信息和楼层设置；在土建设置中可以进行计算设置和计算规则设置；在钢筋设置中可以进行计算设置、比重设置、弯钩设置、损耗设置和弯曲调整值设置。
图1.3
4）建立模型
建立模型有两种方式：第一种是通过CAD识别，第二种是通过手工绘制。CAD识别包括识别构件和识别图元。手工绘制包括定义属性、套用做法及绘制图元。在建模过程中，可以通过建立轴网→建立构件→设置属性/做法套用→绘制构件完成建模。轴网的创建可以为整个模型的创建确定基准，建立包括柱、墙、门窗洞、梁、板、楼梯、装修、土方、基础等在内的构件。创建出的构件需要设置属性，并进行做法套用，包括清单和定额项的套用。最后在绘图区域将构件绘制到相应的位置即可完成建模。
5）云检查
模型绘制好后可以进行云检查，软件会从业务方面检查构件图元之间的逻辑关系。
6）汇总计算
云检查无误后，进行汇总计算，计算钢筋和土建工程量。
7）查量
汇总计算后，查看钢筋工程量和土建工程量，包括查看钢筋三维显示、钢筋及土建工程量的计算式。
8）查看报表
最后是查看报表，包括钢筋报表和土建报表。
【说明】
在进行构件绘制时，针对不同的结构类型，采用不同的绘制顺序，一般为：
剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁。
框架结构：柱→梁→板→砌体墙部分。
砖混结构：砖墙→门窗洞→构造柱→圈梁。
利用软件做工程的处理流程一般为：
先地上、后地下：首层→二层、三层……→顶层→基础层。
先主体、后零星：柱→梁→板→基础→楼梯→零星构件。
