12.2 CAD识别的构件范围及流程
通过本节的学习，你将能够：
了解CAD识别的构件范围及流程。
1）GTJ2018软件CAD能够识别的构件范围
①表格类：楼层表、柱表、剪力墙表、连梁表、门窗表、装修表、独基表。
②构件类：轴网，柱、柱大样，梁，墙、门窗、墙洞，板钢筋（受力筋、跨板受力筋、负筋），独立基础，承台，桩，基础梁。
2）CAD识别做工程的流程
CAD识别做工程主要通过“新建工程—图纸管理—符号转化—识别构件—构件校核”的方式，将CAD图纸中的线条及文字标注转化成广联达BIM土建计量平台中的基本构件图元（如轴网、梁、柱等），从而快速地完成构件的建模操作，提高整体绘图效率。
CAD识别的大体方法如下：
①首先需要新建工程，导入图纸，识别楼层表，并进行相应的设置。
②与手动绘制相同，需要先识别轴网，再识别其他构件。
③识别构件，按照绘图类似的顺序，先识别竖向构件，再识别水平构件。
在进行实际工程的CAD识别时，软件的基本操作流程如图12.1所示。
图12.1
软件的识别流程：添加图纸—分割图纸—提取构件—识别构件。顺序：楼层—轴网—柱—墙—梁—板钢筋—基础。识别过程与绘制构件类似，先首层再其他层，识别完一层的构件后，通过同样的方法识别其他楼层的构件，或者复制构件到其他楼层，最后“汇总计算”。
通过以上流程，即可完成CAD识别做工程的过程。
3）图纸管理/图层管理

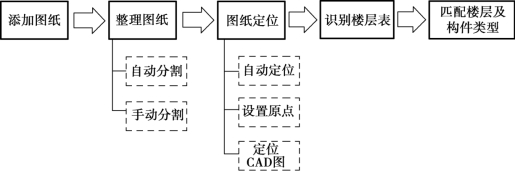

软件还提供了完善的图纸管理功能，能够将原电子图进行有效管理，并随工程统一保存，提高做工程的效率。图纸管理工程在使用时，其流程如图12.2所示。
图12.2
【注意】
①若“图纸管理”和“图层管理”页签被关闭，可以在选项卡“视图”→“用户面板”中打开，如图12.3所示。
图12.3

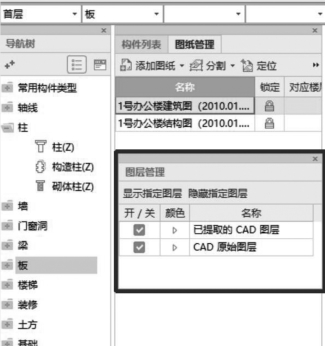

②CAD识别时，“图纸管理”和“图层管理”以页签的形式默认与构件列表、属性列表并列显示，如图12.4所示。
图12.4

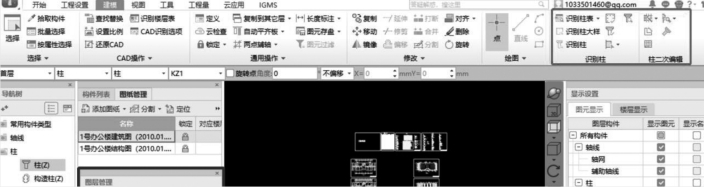

③在相应构件类型下的“建模”选项卡中，以独立的识别分栏显示，如柱构件类型下，有独立的“识别柱”显示，如图12.5所示。
图12.5
