12.3.7 识别墙
通过本小节的学习，你将能够：
进行墙的CAD识别。
一、任务说明
用CAD识别的方式完成墙的定义和绘制。
二、任务分析
本工程首层结构为框架结构，首层墙为砌体墙，需使用的图纸含完整砌体墙体的“首层建筑平面图”。
三、任务实施
分割完图纸后，双击进入“首层建筑平面图”，进入下一步操作。
1）选择导航栏
构件将目标构件定位至“墙”，如图12.128所示。
图12.128
2）识别砌体墙
在砌体墙构件下，选择“建模”→“识别砌体墙”，如图12.129所示。
图12.129
弹出识别面板，如图1.130所示。
图12.130
3）提取砌体墙边线

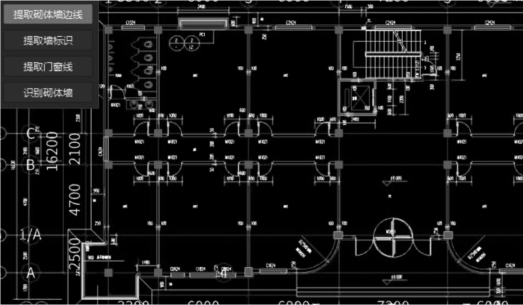

①单击“提取砌体墙边线”按钮；利用“单图元选择”“按图层选择（Ctrl+）”或“按颜色选择（Alt+）”功能，选中需要提取的砌体墙边线CAD图元。此过程中也可点选或框选需要提取的CAD图元，如图12.131所示。
图12.131
②按软件下方提示，单击鼠标右键确认提取，则选择的墙边线CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。
【说明】
砌体墙，用提取砌体墙边线的功能来提取。对于剪力墙，需要在剪力墙构件中选择提取混凝土墙边线，这样，识别出来的墙才能分开材质类别。
4）提取墙标识
①单击“提取墙标识”按钮，利用“按图层选择”或“按颜色选择”的功能选中需要提取的砌体墙的名称标识CAD图元；此过程中也可点选或框选需要提取的CAD图元。
②按软件下方提示，单击鼠标右键确认提取，则选择的墙标注CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。
【说明】
当建筑平面图中无砌体墙标识时，需要先新建砌体墙，定义好砌体墙的属性。
5）提取门窗线
门窗洞口会影响墙的识别，在提取墙边线后，再提取门窗线，可以提升墙的识别率。

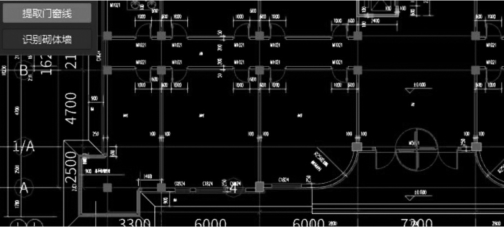

①在提取墙线完成后，单击选项卡中的“识别墙”→“提取门窗线”，利用选择“相同图层图元”或选择“相同颜色图元”，选择到所有的门窗线，右键完成提取，如图12.132所示。
②按软件下方提示，单击鼠标右键确认提取，则选择的墙标注CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。
6）识别砌体墙

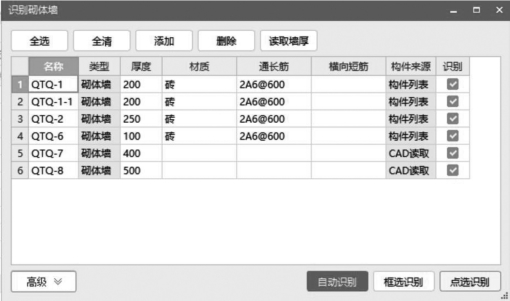

①完成提取墙边线和柱标注操作后，单击识别面板“识别砌体墙”按钮，软件提示如图12.133所示。
图12.132
图12.133
②对砌体墙进行识别，识别的方式有自动识别、点选识别和框选识别3种。
a.自动识别：选择“自动识别”按钮，弹出如图12.134所示的提示框。
图12.134
如果在识别墙之前，先把柱识别完成，软件自动会将墙端头延伸到柱内，墙和柱构件自动进行正确的相交扣减。单击“是”完成识别。
b.点选识别：选择“点选识别”按钮，如图12.135所示。
选择需要识别的墙构件，单击“点选识别”按钮，然后在绘图区域根据状态栏提示，点选需要识别的墙线，如果墙厚匹配，则生成蓝色预览图。连续把该墙线全部点选后，单击鼠标右键确定，完成识别。
图12.135
【说明】
“点选识别”功能可用于个别构件需要单独识别或自动识别未成功，有遗漏的墙图元；如果单击墙边线时，单击的图元厚度不等于构件属性中的厚度时，软件会给出提示，如图12.136所示。
图12.136
单击“确定”按钮后，继续选择匹配的墙边线识别。
c.框选识别墙：选择“框选识别”按钮；在“识别列”中勾选需要识别的墙构件，单击“框选识别”按钮，在图中拉框选择墙边线图元，如图12.137所示。
图12.137
根据提示，单击鼠标右键确认选择，然后被选中的墙边线被识别，如图12.138所示。
图12.138
【说明】
完全框选到的墙才会被自动识别。

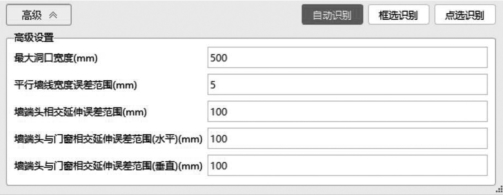

d.高级：单击“高级”按钮；为了提高软件的识别效率，软件可以针对图纸设计情况进行调整，如图12.139所示。
图12.139
【注意】
识别墙中“剪力墙”的操作和“砌体墙”的操作一样。
四、任务结果
任务结果同3.5节的任务结果。
五、知识扩展
①“识别墙”可识别剪力墙和砌体墙，因为墙构件存在附属构件，所以在识别时需要注意此类构件。对墙构件的识别，其流程如下：添加图纸→提取墙线→提取门窗线→识别墙→识别暗柱（存在时）→识别连梁（存在时）。
通过以上流程，即可完成对整个墙构件的识别。
②识别暗柱。“识别暗柱”的方法与识别柱相同，可参照前面的“识别柱”部分。
③识别连梁表。有些图纸设计是按16G101-1规定的连梁表形式设计的，此时就可以使用软件提供的“识别连梁表”功能，对CAD图纸中的连梁表进行识别。
④识别连梁。识别连梁的操作步骤与“识别梁”完全一致。请参考“识别梁”的部分内容。
