12.3.1 建工程、识别楼层
通过本小节的学习，你将能够：
进行楼层的CAD识别。
一、任务说明
使用CAD识别中“识别楼层表”的功能，完成楼层的建立。
二、任务分析
需提前确定好楼层表所在的图纸。
三、任务实施
①建立工程完毕后，单击“图纸管理”面板，选择“添加图纸”，在弹出的对话框中选择有楼层表的图纸，如“1号办公楼”，如图12.6所示。
②当导入的CAD图纸文件中有多个图纸时，需要通过“分割”功能将所需的图纸分割出来，如现将“一三层顶梁配筋图”分割出来。
图12.6

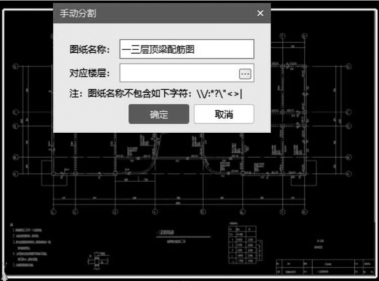

单击“图纸管理”面板下的“分割”，左键拉框选择“一三层顶梁配筋图”，单击右键确定，弹出“手动分割”对话框，如图12.7所示。
图12.7
【注意】
除了手动分割外，还可以采用“自动分割”图纸，自动分割能够快速完成图纸分割，操作步骤如下：
①单击“图纸管理”→“分割”下拉选择“自动分割”，如图12.8所示。
图12.8

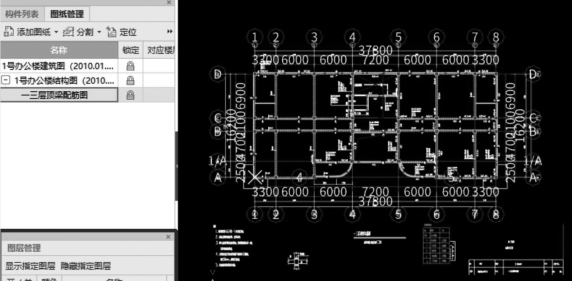

②软件会自动根据CAD图纸的图名定义图纸名称，也可手动输入图纸名称，单击“确定”按钮即可完成图纸分割，图纸管理面板下便会有“一三层顶梁配筋图”，如图12.9所示。
图12.9
③双击“图纸管理”面板中的“一三层顶梁配筋图”，绘图界面就会进入“一三层顶梁配筋图”，如图12.10所示。
图12.10
③单击“识别楼层表”功能，如图12.11所示。
图12.11

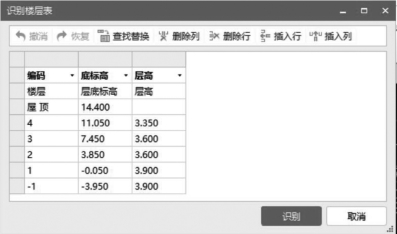

④用鼠标框选中图纸中的楼层表，单击右键确定，弹出“识别楼层表”对话框，如图12.12所示。
图12.12
假如识别的楼层信息有误，在“识别楼层表”对话框中，我们可以在识别的楼层表信息中进行修改，也可以对应识别信息，选择抬头属性，还可以删除多余的行或列，或通过插入，增加行和列等。
⑤确定楼层信息无误后，单击“确定”按钮，弹出“楼层表识别完成”对话框，如图12.13所示。这样就可以通过CAD识别将楼层表导入软件中。
图12.13
楼层设置的其他操作，与前面介绍的“建楼层”相同。
【注意】
利用“识别楼层表”，导入楼层表的原则是需要在楼层设置中仅存在“首层”和“基础层”且未手动设置其他楼层时进行；否则，会弹出“将删除当前已有楼层，是否继续识别？”的对话框，如图12.14所示。
图12.14
四、任务结果
导入楼层表后，其结果可参考2.3节的任务结果。
