3.7.1 楼梯的定义和绘制
通过本小节的学习，你将能够：
（1）分析整体楼梯包含的内容；
（2）定义参数化楼梯；
（3）绘制参数化楼梯；
（4）统计各层楼梯土建工程量。
一、任务说明
①使用参数化楼梯来完成楼梯定义、做法套用。
②汇总计算，统计楼梯的工程量。
二、任务分析
①楼梯由哪些构件组成？每一构件都对应有哪些工作内容？做法如何套用？
②如何正确地编辑楼梯各构件的工程量表达式？
三、任务实施
1）分析图纸
分析建施-13、结施-13及各层平面图可知，本工程有一部楼梯，即位于④～⑤轴间与Ⓒ～Ⓓ轴间的为一号楼梯。楼梯从负一层开始到第三层。
依据定额计算规则可知，楼梯按照水平投影面积计算混凝土和模板面积。通过分析图纸可知，TZ1工程量不包含在整体楼梯中，需单独计算。
从建施-13剖面图可知，楼梯栏杆为1.05 m高铁栏杆带木扶手。由平面图知，阳台栏杆为0.9 m高不锈钢栏杆。
2）定额、清单计算规则学习
（1）清单计算规则学习

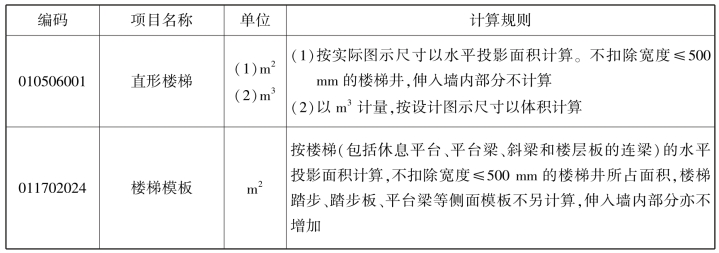

楼梯清单计算规则见表3.33。
表3.33 楼梯清单计算规则
（2）定额计算规则学习
楼梯定额计算规则见表3.34。
表3.34 楼梯定额计算规则
3）楼梯定义
楼梯是按水平投影面积计算的，因此可以按照水平投影面积布置，也可绘制参数化楼梯或者组合楼梯。特别需要注意的是，如果需要计算楼梯装修的工程量，应建立参数化楼梯或者组合楼梯，在此先介绍参数化楼梯的绘制方法。
（1）新建楼梯

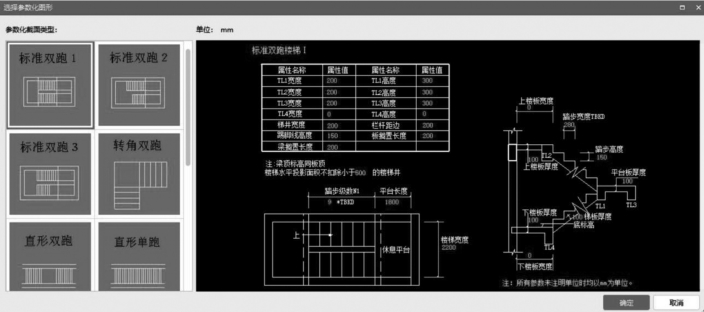

由图纸可知，本工程楼梯为直形双跑楼梯。在导航树中选择“楼梯”→“楼梯”，在构件列表中单击“新建”→“新建参数化楼梯”，如图3.172所示。在弹出的窗口左侧选择“标准双跑1”，同时根据图纸更改右侧窗口中的绿色数据，单击“确定”按钮即可，如图3.173所示。
图3.172
（2）定义属性

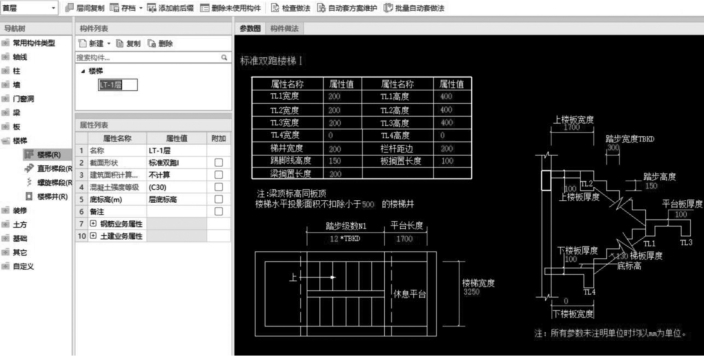

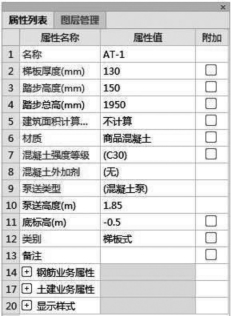

根据该案例，结合结施-13，进行属性的信息输入，如图3.174所示。
图3.173
图3.174
4）做法套用
1号楼梯的做法套用如图3.175所示。
5）楼梯画法讲解

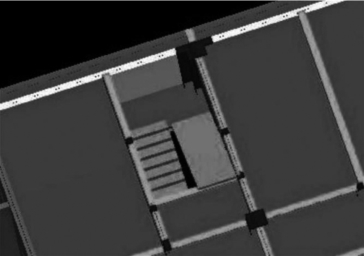

首层楼梯绘制。楼梯可以用“点”绘制，用F4改变插入点，“点”绘制时需要注意楼梯的位置。绘制的楼梯图元如图3.176所示。
图3.175
图3.176
四、任务结果

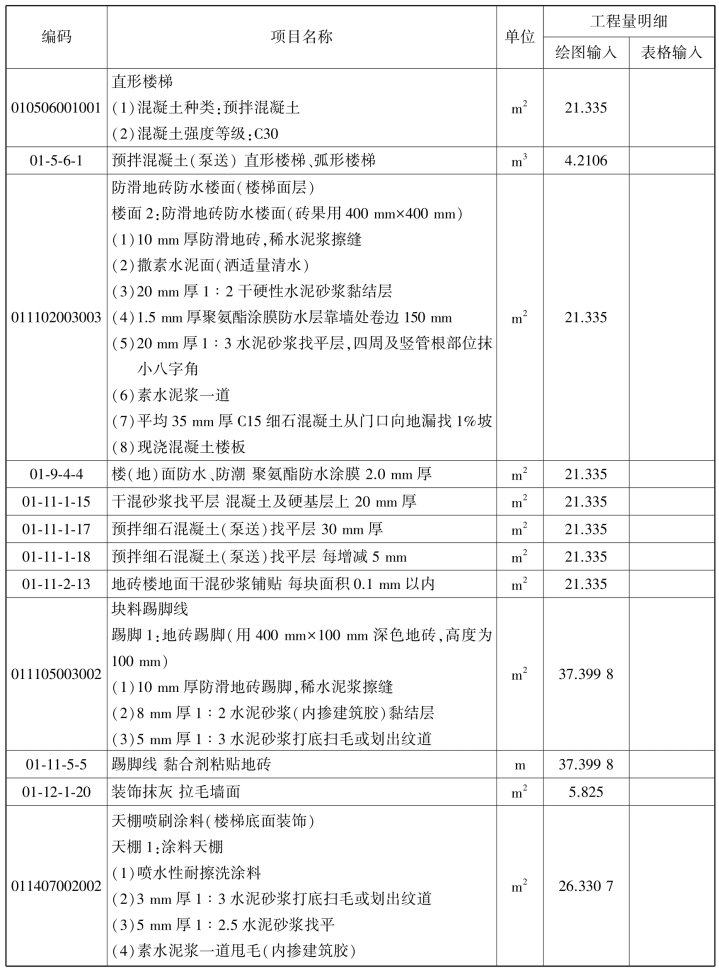

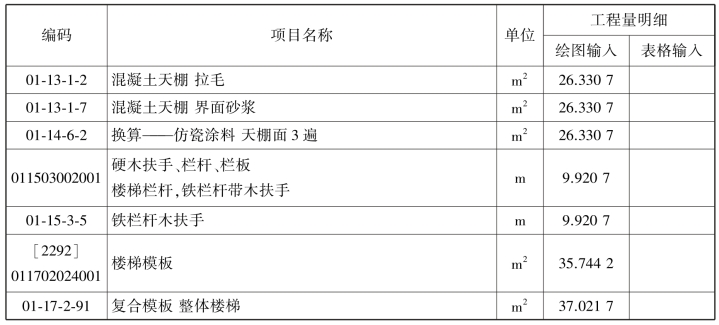

汇总计算，统计楼梯的工程量，见表3.35。
表3.35 首层楼梯的工程量
续表
五、知识拓展
组合楼梯的绘制
组合楼梯就是将楼梯拆分为梯段、平台板、梯梁、栏杆扶手等，每个单构件都要单独定义、单独绘制，绘制方法如下。
（1）组合楼梯构件的定义
①直形梯段定义，依次单击“楼梯”→“直形梯段”，单击“新建直形梯段”，按照图纸信息输入相应数据，如图3.177所示。
图3.177
图3.178
②休息平台的定义，按照新建板的方法，选择“新建现浇板”，按照图纸信息输入相应数据，如图3.178所示。

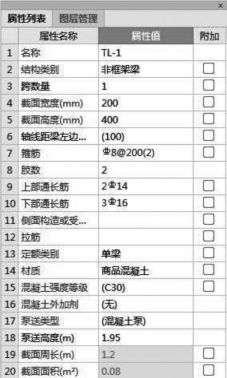

③梯梁的定义，先按照新建梁的方法，单击“新建矩形梁”，再按照图纸信息输入相应数据，如图3.179所示。
图3.179
（2）做法套用
做法套用与上述楼梯做法套用相同。
（3）直形梯段画法

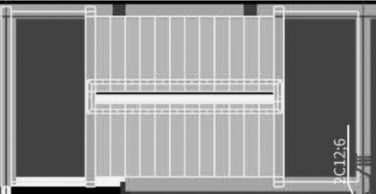

直形梯段建议用“矩形”绘制，绘制后若梯段方向错误，可单击“设置踏步起始边”命令，调整梯段方向。梯段绘制完毕如图3.180所示。通过观察图3.180可知，用直形梯段绘制的楼梯没有栏杆扶手，若需绘制栏杆扶手，可依次单击“其他”→“栏杆扶手”→“新建”→“新建栏杆扶手”建立栏杆扶手，可利用“智能布置”→“梯段、台阶、螺旋板”命令布置栏杆扶手。
图3.180
（4）梯梁的绘制
梯梁的绘制参考梁的部分内容。
（5）休息平台的绘制
休息平台的绘制参考板部分，休息平台上的钢筋参考板钢筋部分。
整体楼梯的工程量中是否包含TZ？
