2.4 建立轴网
通过本小节的学习，你将能够：
（1）按图纸定义轴网；
（2）对轴网进行二次编辑。
一、任务说明
根据《1号办公楼施工图》，在软件中完成轴网建立。
二、任务分析
①建施与结施图中采用什么图的轴网最全面？
②轴网中上下开间、左右进深如何确定？
三、任务实施
1）建立轴网
楼层建立完毕后，切换到“绘图输入”界面。先建立轴网。施工时用放线来定位建筑物，使用软件做工程时则用轴网来定位构件的位置。
（1）分析图纸
由建施-03可知，该工程的轴网是简单的正交轴网，上下开间的轴距相同，左右进深的轴距也相同。
（2）轴网的定义
①切换到“绘图输入”界面之后，选择导航树中的“轴线”→“轴网”，单击右键，选择“定义”按钮，将软件切换到轴网的定义界面。
②单击“新建”按钮，选择“新建正交轴网”，新建“轴网-1”。
③输入“下开间”，在“常用值”下面的列表中选择要输入的轴距，双击鼠标即添加到轴距中；或者在“添加”按钮下的输入框中输入相应的轴网间距，单击“添加”按钮或回车键即可；按照图纸从左到右的顺序，“下开间”依次输入3 300，6 000，6 000，7 200，6 000，6 000，3 300；因为上下开间轴距相同，所以上开间可以不输入轴距。
④切换到“左进深”的输入界面，按照图纸从下到上的顺序，依次输入左进深的轴距2 500，4 700，2 100，6 900。修改轴号分为Ⓐ，
，Ⓑ，Ⓒ，Ⓓ。因为左右进深的轴距相同，所以右进深可以不输入轴距。
⑤右侧的轴网图显示区域已经显示了定义的轴网，轴网定义完成。
2）轴网的绘制
（1）绘制轴网
①轴网定义完毕后，单击“绘图”按钮，切换到绘图界面。
②弹出“请输入角度”对话框，提示用户输入定义轴网需要旋转的角度。本工程轴网为水平竖直方向的正交轴网，旋转角度按软件默认输入“0”即可，如图2.17所所。
图2.17
③单击“确定”按钮，绘图区显示轴网，这样就完成了对本工程轴网的定义和绘制。

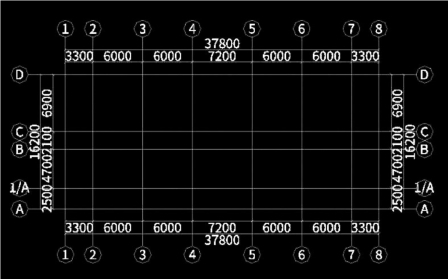

如果要右进深和上开间轴号和轴距显示出来，则在绘图区域，右键单击“修改轴号位置”，按鼠标左键拉框选择所有轴线，按右键确定。选择“两端标注”，然后单击“确定”按钮即可，如图2.18所示。
图2.18
（2）轴网的其他功能
①设置插入点：用于轴网拼接，可以任意设置插入点（不在轴线交点处或在整个轴网外都可以设置）。
②修改轴号和轴距：当检查到已经绘制的轴网有错误时，可以直接修改。
③软件提供了辅助轴线，用于构件辅轴定位。辅轴在任意界面都可以直接添加。辅轴主要有两点、平行、点角、圆弧。
四、任务结果

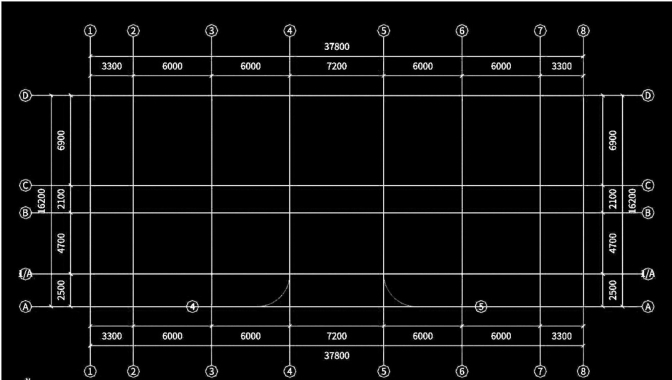

完成轴网，如图2.19所示。
图2.19
五、总结拓展
①新建工程中，主要确定工程名称、计算规则以及做法模式。蓝色字体的参数值影响工程量，按照图纸输入，其他信息只起标识作用。
②首层标记在楼层列表中的首层列，可以选择某一层作为首层。勾选后，该层作为首层，相邻楼层的编码自动变化，基础层的编码不变。
③底标高是指各层的结构底标高；软件中只允许修改首层的底标高，其他层底标高自动按层高反算。
④相同板厚是软件给的默认值，可以按工程图纸中最常用的板厚设置；在绘图输入新建板时，会自动默认取这里设置的数值。
⑤建筑面积是指各层建筑面积图元的建筑面积工程量，为只读。
⑥可以按照结构设计总说明对应构件选择混凝土强度等级、砂浆标号及类型、保护层厚度。对修改的混凝土强度等级、砂浆标号及类型、保护层厚度，软件会以反色显示。在首层输入相应的数值后，可以使用右下角的“复制到其他楼层”命令，把首层的数值复制到参数相同的楼层。各个楼层的楼层设置完成后，就完成了工程楼层的建立，可以进入“绘图输入”进行建模计算。
⑦有关轴网的编辑、辅助轴线的详细操作，请查阅“帮助”菜单中的文字帮助→绘图输入→轴线。
⑧建立轴网时，输入轴距有两种方法：常用的数值可以直接双击：常用值中没有的数据直接添加。
⑨当上下开间或者左右进深的轴距不一样时（即错轴），可以使用轴号自动生成功能将轴号排序。
⑩比较常用的建立辅助轴线的功能：二点辅轴（直接选择两个点绘制辅助轴线）；平行辅轴（建立平行于任意一条轴线的辅助轴线）；圆弧辅轴（可以通过选择3个点绘制辅助轴线）。
⑪在任何界面下都可以添加辅轴。轴网绘制完成后，就进入“绘图输入”部分。“绘图输入”部分可按照后面章节的流程进行。
