12.3.8 识别门窗
通过本小节的学习，你将能够：
进行门窗的CAD识别。
一、任务说明
通过CAD识别门窗表和门窗洞，完成首层门窗的定义和绘制。
二、任务分析
在墙、柱等识别完成后，进行识别门窗的操作。“添加图纸”功能导入CAD图，添加需使用的图纸有建筑设计说明（含门窗表），完成门窗表的识别；添加“首层建筑平面图”，进行门窗洞的识别。
三、任务实施
门窗表常位于建筑设计总说明中，门窗表中有门窗的名称及尺寸，此时我们就可以使用软件提供的“识别门窗表”功能对CAD图纸中的门窗表进行识别。
分割完图纸后，双击进入“建筑设计总说明”，进入下一步操作。
1）选择导航栏构件
将目标构件定位至“门”“窗”，如图12.140所示。
图12.140
2）识别门窗表生成门窗构件
①单击选项卡“建模”→“识别门窗表”如图12.141所示，拉框选择门窗表中的数据，如图12.142所示的黄色线框为框选的门窗范围，按右键确认选择。
图12.141
图12.142

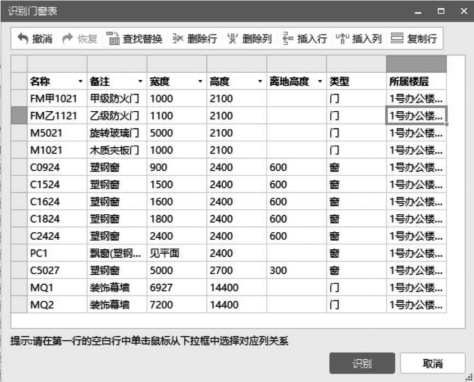

②在“识别门窗表”面板中，选择对应行或者列窗口，使用“删除行”和“删除列”功能删除无用的行和列；调整后的表格可参考图12.143。
图12.143
③单击“识别”按钮，即可将“识别门窗表-选择对应列”窗口中的门窗洞信息识别为软件中的门窗洞构件，并给出提示。飘窗在这里识别不出来，如图12.144所示。
图12.144
单击“确定”按钮，完成门窗表的识别。
3）识别门窗洞
通过识别门窗表完成门窗的定义后，接下来通过识别门窗洞，来完成门窗的绘制。
双击进入“首层平面图”。
①选择导航栏构件，将目标构件定位至“门”“窗”，方法同上。
②识别门窗洞，完成门窗洞的绘制，如图12.145所示。
图12.145

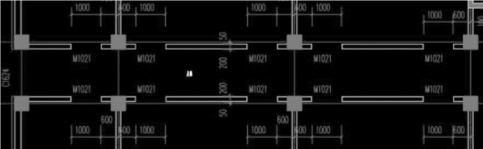

a.提取门窗线，如图12.146所示。
图12.146
图12.147
该方法同墙功能中“提取门窗线”。

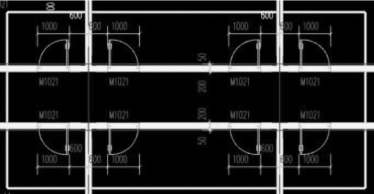

b.提取门窗洞标识，如图12.147所示。
第一步：在识别面板中，单击“提取门窗标识”按钮，利用“单图元选择”“按图层选择（Ctrl+）”或“按颜色选择（Alt+）”功能，选中需要提取的门窗洞标识CAD图元。此过程中也可点选或框选需要提取的CAD图元，如图12.148所示。
图12.148
第二步：单击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。
c.识别，如图12.149所示。
图12.149
图12.150
自动识别：完成建立门窗构件、绘制墙和提取门窗标识操作后，单击选项卡中“建模”下的“识别门窗洞”→“自动识别”，则提取的门窗标识和门窗线被识别为软件的门窗图元，并弹出识别成功的提示，如图12.150所示。
【说明】
①在识别门窗之前一定要确认已经绘制完墙并建立门窗构件。如此可以提高识别率。
②若未创建构件，软件可以对固定格式进行门窗尺寸解析，如M0921，自动反建900 mm×2 100 mm的门构件。
框选识别：
第一步：单击选项卡中“建模”下的“识别门窗洞”→“框选识别”，在绘图区域拉框确定一个范围，如图12.151所示黄色框则为此范围区域。
图12.151
第二步：单击右键确认选择，则黄色框框住的所有门窗标识被识别为门窗洞图元。
【说明】
在识别门窗之前一定要确认已经绘制完墙并建立门窗构件（可通过识别门窗表创建）。
点选识别：
第一步：单击选项卡中“建模”下的“识别门窗洞”→“点选识别”。
第二步：按鼠标左键选择需要识别的门窗标识，被选门窗标识以蓝色显示，如图12.152所示。
图12.152
第三步：单击右键确认选择，则所选的门窗标识查找与它平行且最近的墙边线进行门窗洞自动识别。
第四步：单击右键则退出“点选识别门窗”命令。
四、任务结果
任务结果同3.6节的任务结果。
五、总结拓展
在识别门窗之前一定要确认已经绘制完墙并建立门窗构件。
