6.1　地下一层柱的工程量计算

6.1　地下一层柱的工程量计算

通过本节的学习，你将能够：

（1）分析本层归类到剪力墙的构件；

（2）统计本层柱的工程量。

一、任务说明

①完成地下一层柱的构件定义、做法套用及绘制。

②汇总计算，统计地下一层柱的工程量。

二、任务分析

①地下一层有哪些需要计算的构件工程量？

②地下一层中有哪些柱构件不需要绘制？

三、任务实施

1）图纸分析

①分析图纸结施-04，可以从柱表中得到地下室和首层柱信息相同。本层包括矩形框架柱及暗柱。

②YBZ1和YBZ2包含在剪力墙里面，算量时属于剪力墙内部构件，归到剪力墙里面，所以YBZ1和YBZ2的混凝土量与模板工程量归属到剪力墙中。

柱突出墙且柱与墙标号相同时，柱体积并入墙体积，且柱体积工程量为零。

2）定义与绘制

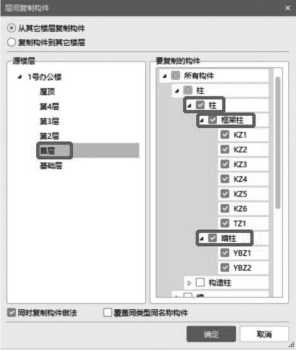

从首层复制柱到-1层，如图6.1所示，并在地下一层删除构造柱和梯柱。

图6.1

3）做法套用

地下一层框架柱的做法参考一层框架柱的做法。

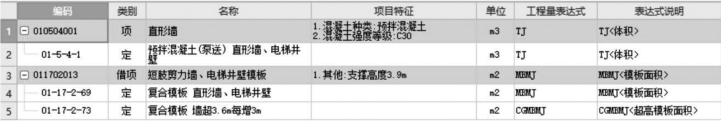

在复制构件时，将左下角的“同时复制构件做法”选中，则将一层的柱做法同时复制到了地下一层。暗柱的做法套用，如图6.2所示。

图6.2

四、任务结果

汇总计算，统计本层柱的工程量，见表6.1。

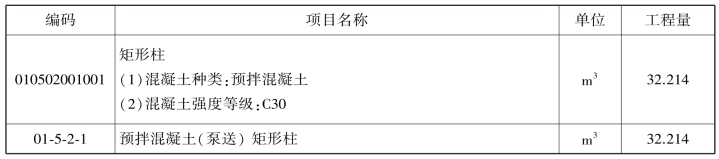

表6.1　地下一层柱清单定额工程量

续表

五、总结拓展

在新建异形柱时，绘制异形柱需一次围成封闭区域。围成封闭区域后不能在该网格上绘制任何图形。

图元存盘及图元提取如何使用？它们有什么优点？
