3.4 首层板工程量计算
通过本节的学习，你将能够：
（1）依据定额和清单分析现浇板的工程量计算规则；
（2）分析图纸，进行正确识图，读取板的土建及钢筋信息；
（3）定义现浇板、板受力筋、板负筋及分布筋的属性；
（4）绘制首层现浇板、板受力筋、板负筋及分布筋；
（5）统计板的土建及钢筋工程量。
一、任务说明
①完成首层板的定义、做法套用及图元绘制。
②汇总计算，统计本层板的土建及钢筋工程量。
二、任务分析
①首层板在计量时的主要尺寸有哪些？从哪个图中什么位置能够找到？有多少种板？
②板的钢筋类别有哪些？如何进行定义和绘制？
③板是如何套用清单定额的？
④板的绘制方法有哪几种？
⑤各种不同名称的板如何快速套用做法？
三、任务实施
1）分析图纸
根据结施-10“一、三层顶板配筋图”定义和绘制板及板的钢筋。
进行板的图纸分析，注意以下几个要点：
①本页图纸说明、厚度说明、配筋说明。
②板的标高。
③板的分类，相同板的位置。
④板的特殊形状。
⑤受力筋、板负筋的类型，跨板受力筋的位置和钢筋布置。
分析结施09～12可以从中得到板的相关信息，包括地下室至4层的楼板，主要信息见表3.17。

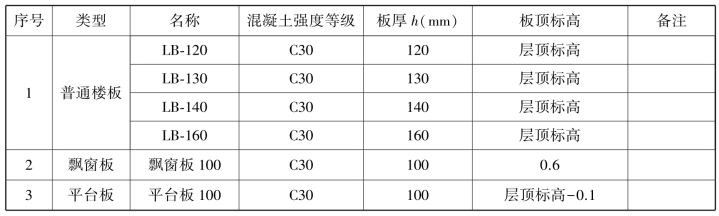

表3.17 板表
按结构设计说明，本工程板的配筋依据16G10-1第99—103页的要求，分析板的受力钢筋、分布筋、负筋、跨板受力筋的长度与根数的计算公式。根据结施-10，详细查看首层板及板配筋信息。在软件中，完整的板构件由现浇板、板筋（包含受力筋及负筋）组成，因此，板构件的钢筋计算包括以下两个部分：板的定义中的钢筋和绘制钢筋的布置（包括受力筋和负筋）。
2）现浇板定额、清单计算规则学习
（1）清单计算规则学习

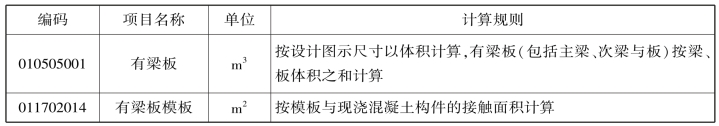

板清单计算规则见表3.18。
表3.18 板清单计算规则
（2）定额计算规则学习

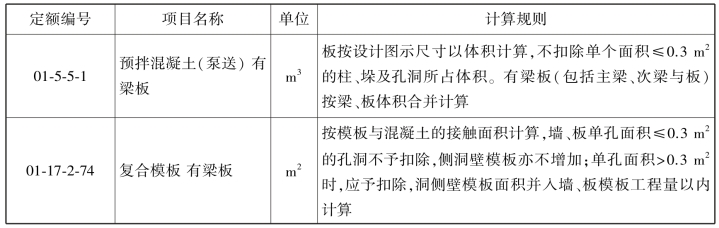

板定额计算规则见表3.19。
表3.19 板定额计算规则

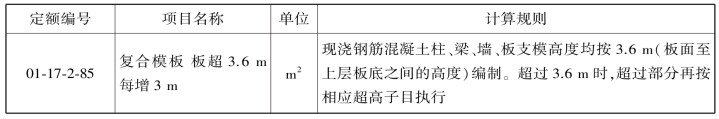

续表
3）板的属性定义和绘制
（1）板的属性定义
在导航树中选择“板”→“现浇板”，在构件列表中选择“新建”→“新建现浇板”。下面以结施-10中Ⓒ～Ⓓ轴、②～③轴所围的LB-160为例，新建现浇板LB-160，根据LB-160图纸中的尺寸标注，在属性列表中输入相应的属性值，如图3.87所示。
图3.87
【说明】
①名称：根据图纸输入构件的名称，该名称在当前楼层的当前构件类型下唯一。
②厚度（mm）：现浇板的厚度。
③类别：选项为有梁板、无梁板、平板、拱板等。
④是否是楼板：主要与计算超高模板、超高体积起点判断有关。若是则表示构件可以向下找到该构件作为超高计算的判断依据；若否，则超高计算判断与该板无关。
⑤混凝土强度等级：混凝土的抗压强度。默认取值与楼层设置中的混凝土强度等级一致。
⑥混凝土外加剂：可选择减水剂、早强剂、防冻剂、缓凝剂或不添加混凝土外加剂。
⑦泵送类型：泵送、非泵送。
⑧顶标高：板顶的标高可根据实际情况进行调整。为斜板时，这里的标高值取初始设置的标高。
⑨备注：该属性值仅仅是个标识，对计算不会起任何作用。
⑩钢筋业务属性。
⑪土建业务属性。
其中钢筋业务属性，如图3.88所示。
图3.88
【说明】
①保护层厚度：软件自动读取楼层设置中的保护层厚度，如果当前构件需要特殊处理，则可根据实际情况进行输入。
②马凳筋参数图：可编辑马凳筋类型，参见《GTJ2018钢筋输入格式详解》“五、板”的“01现浇板”。
③马凳筋信息：参见《GTJ2018钢筋输入格式详解》中“五、板”的“01现浇板”。
④线形马凳筋方向：对Ⅱ型、Ⅲ型马凳筋起作用，设置马凳筋的布置方向。
⑤拉筋：板厚方向布置拉筋时，输入拉筋信息，输入格式：“级别+直径+间距×间距”或者“数量+级别+直径”。
⑥马凳筋数量计算方式：设置马凳筋根数的计算方式，默认取“计算设置”中设置的计算方式。
⑦拉筋数量计算方式：设置拉筋根数的计算方式，默认取“计算设置”中设置的计算方式。
其中土建业务属性如图3.89所示。
图3.89
【说明】
①计算设置：用户可自行设置构件土建计算信息，软件将按设置的计算方法计算。
②计算规则：软件内置全国各地清单及定额计算规则，同时用户可自行设置构件土建计算规则，软件将按设置的计算规则计算。
③支模高度：支模高度根据超高底面标高计算，为只读属性。
④超高底面标高：按默认计算设置。
（2）板的做法套用
板构件定义好后，需要进行做法套用操作，打开“定义”界面，选择“构件做法”，单击“添加清单”，添加混凝土有梁板清单项010505001和有梁板模板清单项011702014；在有梁板混凝土下添加定额01-5-5-1，在有梁板模板下添加定额01-17-2-74、01-17-2-85，单击“项目特征”，根据工程实际情况将项目特征补充完整。

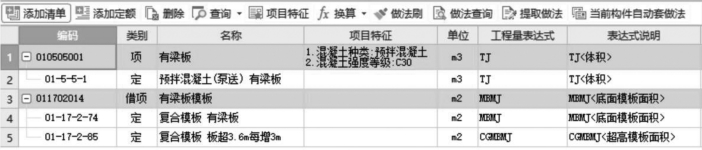

LB160的做法套用如图3.90所示。
图3.90
4）板画法讲解
（1）“点”画法绘制板

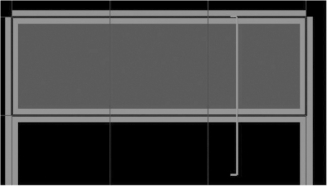

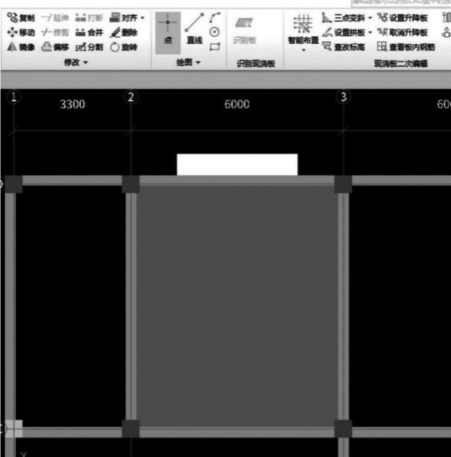

仍以LB-160为例，单击“点”命令，在LB-160区域单击左键，即可布置LB-160，如图3.91所示。
图3.91
（2）“直线”画法绘制板
仍以LB-160为例，单击“直线”命令，左键分别单击LB-160边界区域的交点，围成一个封闭区域，即可布置LB-160，如图3.92所示。
（3）“矩形”画法绘制板
如果图中没有围成封闭区域的位置，可采用“矩形”画法来绘制板。单击“矩形”命令，选择板图元的一个顶点，再选择对角的顶点，即可绘制一块矩形板。
图3.92
（4）自动生成板
当板下的梁、墙绘制完毕，且图中板类别较少时，可使用自动生成板，软件会自动根据图中梁和墙围成的封闭区域来生成整层的板。自动生成完毕之后，需要对照图板，修改软件中与图纸信息不符的部分，在软件中相应位置删除图纸中无板的地方。
5）板受力筋的属性定义和绘制
（1）板受力筋的属性定义
在导航树中选择“板”→“板受力筋”，在构件列表中选择“新建”→“新建板受力筋”，以Ⓒ～Ⓓ轴、②～③轴上的板受力筋
10＠150为例，新建板受力筋SLJ-
10＠150，根据SLJ-

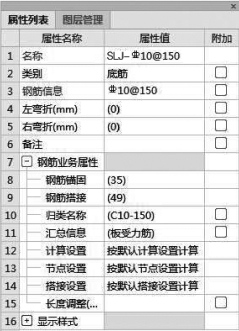

10＠150在图纸中的布置信息，在属性编辑框中输入相应的属性值，如图3.93所示。
图3.93
【说明】
①名称：结施图中没有定义受力筋的名称，用户可根据实际情况输入较容易辨认的名称，这里按钢筋信息输入“SLJ-
10＠150”。
②类别：在软件中可以选择底筋、面筋、中间层筋和温度筋，根据图纸信息，进行正确选择，在此为底筋；也可以不选择，在后面绘制受力筋时，可重新设置钢筋类别。
③钢筋信息：按照图中钢筋信息输入“
10＠150”。
④左弯折和右弯折：按照实际情况输入受力筋的端部弯折长度。软件默认为“0”，表示按照计算设置中默认的“板厚-2倍保护层厚度”来计算弯折长度。此处会关系钢筋计算结果，如果图纸中没有特殊说明，不需要修改。
⑤钢筋锚固和搭接：取楼层设置中设定的数值，可根据实际图纸情况进行修改。
（2）板受力筋的绘制
在构件列表中，选择板受力筋，单击“建模”，在板受力筋二次编辑中单击“布置受力筋”，如图3.94所示。
图3.94
布置板的受力筋，按照布置范围，有“单板”“多板”“自定义”“按受力范围”布置；按照钢筋方向有“XY方向”“水平”“垂直”布置；还有“两点”“平行边”“弧线边布置放射筋”以及“圆心布置放射筋”布置范围，如图3.95所示。
图3.95
以Ⓒ～Ⓓ轴与②～③轴的LB-160受力筋布置为例，由施工图可知，LB-160的板受力筋只有底筋，底筋各个方向的钢筋信息一致，都是SLJ-
10＠150，这里采用“双向布置”。
①选择“单板”→“双向布置”，选择块LB-160，弹出如图3.96所示的对话框。
图3.96
【说明】
①双向布置：适用于某种钢筋类别在两个方向上布置的信息是相同的情况。
②双网双向布置：适用于底筋与面筋在X和Y两个方向上钢筋信息全部相同的情况。
③XY向布置：适用于底筋的X、Y方向信息不同，面筋的X、Y方向信息不同的情况。
④选择参照轴网：可以选择以哪个轴网的水平和竖直方向为基准，进行布置，不勾选时，以绘图区水平方向为X方向，竖直方向为Y方向。
②由于LB-160的板受力筋只有底筋，而且在两个方向上的布置信息是相同的，因此选择“双向布置”，在“钢筋信息”中选择相应的受力筋名称SLJ-10＠150，单击“确定”按钮，即可布置单板的受力筋，如图3.97所示。
再以Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160的受力筋布置为例，该位置的LB-160只有底筋，板受力筋X、Y方向的底筋信息不相同，则可采用“XY向布置”，如图3.98所示。
图3.97
图3.98
根据Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160板受力筋布置图（详见结施-10），如图3.99所示；受力筋布置完成后如图3.100所示。
图3.99
图3.100
（3）应用同名称板
由于LB-160上的钢筋信息，除了Ⓒ～Ⓓ轴与⑤～⑥轴的板受力筋配筋不同外，剩余的都是相同的，因此下面使用“应用同名板”来布置其他同名板的钢筋。
①选择“建模”→“板受力筋二次编辑”→“应用同名板”命令，如图3.101所示。
②选择已经布置上钢筋Ⓒ～Ⓓ轴与②～③轴的LB-160图元，单击鼠标右键确定，则其他同名称的板都布置上了相同的钢筋信息。同时Ⓒ～Ⓓ轴与⑤～⑥轴的LB-160也会布置同样的板受力筋，将其对应图纸进行正确修改即可。
对于其他板的钢筋，可采用相应的布置方式进行布置。
6）跨板受力筋的定义与绘制
下面以结施-10中的Ⓑ～Ⓒ轴、②～③轴的楼板的跨板受力筋
12＠200为例，介绍跨板受力筋的定义和绘制。
（1）跨板受力筋的定义
在导航树中选择“板受力筋”，在板受力筋的构件列表中，单击“新建”按钮，选择“新建跨板受力筋”，如图3.102所示。
图3.101
图3.102
软件将弹出如图3.103所示的新建跨板受力筋界面。
图3.103
左标注和右标注：左右两边伸出支座的长度，根据图纸中的标注进行输入。
马凳筋排数：根据实际情况输入。
标注长度位置：可选择支座中心线、支座内边线和支座外边线，如图3.104所示。根据图纸中标注的实际情况进行选择。此工程选择“支座外边线”。
图3.104
分布钢筋：结施-01（2）中说明，板厚小于110 mm时，分布钢筋直径、间距为
6＠200，板厚120～160 mm时，分布钢筋直径、间距为
8＠200。因此，此处输入
8＠200。
也可在计算设置中对相应的项进行输入，这样就不用针对每一个钢筋构件进行输入了。具体参考“2.2 计算设置”中钢筋设置的部分内容。
（2）跨板受力筋的绘制
对于该位置的跨板受力筋，可采用“单板”和“垂直”布置的方式来绘制，选择“单板”，再选择“垂直”，单击Ⓑ～Ⓒ轴、②～③轴的楼板，即可布置垂直方向的跨板受力筋。其他位置的跨板受力筋采用同样的布置方式。
7）负筋的定义与绘制

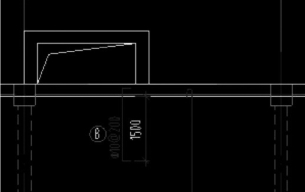

下面以结施-10上的8号负筋为例，介绍负筋的定义和绘制，如图3.105所示。
图3.105
（1）负筋的定义
进入“板”→“板负筋”，在构建列表新建“板负筋”FJ-C8＠200。定义板负筋属性，如图3.106所示。
对②～③轴LB-160在②轴上的10号负筋
12＠200的定义，如图3.107所示。
图3.106
图3.107
对于左右均有标注的负筋，有“非单边标注含支座宽”的属性，指左右标注的尺寸是否含支座宽度，这里根据实际图纸情况选择“否”，其他内容与8号负筋输入方式一致。按照同样的方式定义其他的负筋。
（2）负筋的绘制
负筋定义完毕后，回到绘图区，对于②～③轴、Ⓒ～Ⓓ轴之间的LB-160进行负筋的布置。
①对于上侧8号负筋，单击“板负筋二次编辑”面板上的“布置负筋”，选项栏则会出现布置方式，有“按梁布置”“按圈梁布置”“按连梁布置”“按墙布置”“按板边布置”及“画线布置”，如图3.108所示。
图3.108
先选择“按墙布置”，再选择墙，按提示栏的提示单击墙，鼠标移动到墙图元上，则墙图元显示一道蓝线，并且显示出负筋的预览图，下侧确定方向，即可布置成功。
②对于②轴上的10号负筋，选择“按梁布置”，再选择梁段，鼠标移动到梁图元上，则梁图元显示一道蓝线，并且显示出负筋的预览图，确定方向，即可布置成功。
本工程中的负筋都可按墙或者按梁布置，也可选择画线布置。
四、任务结果
1）板构件的任务结果
①根据上述普通楼板LB-160的定义方法，将本层剩下的楼板定义好。

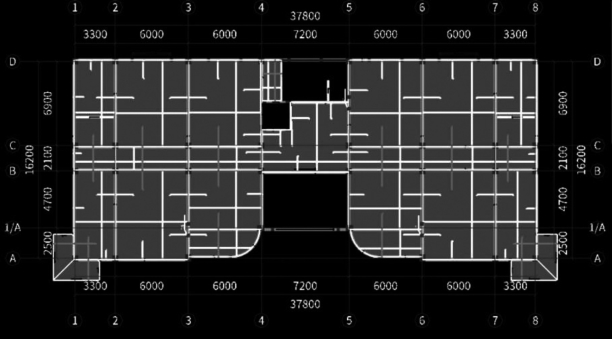

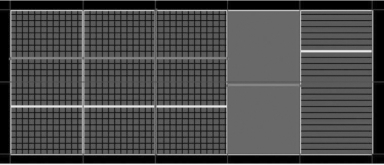

②用点、直线、矩形等画法将①轴与⑧轴间的板绘制好，绘制完成后如图3.109所示。
图3.109
③汇总计算，统计本层板的工程量，见表3.20。

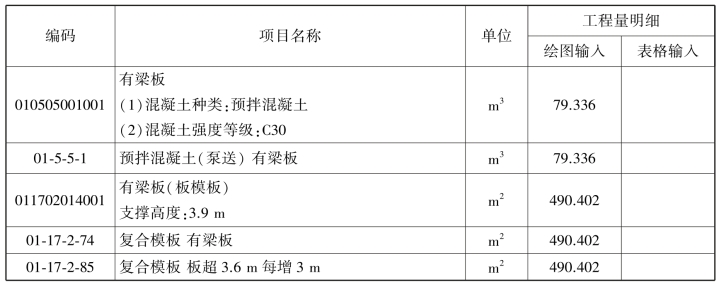

表3.20 板清单定额工程量
2）首层板钢筋量汇总表

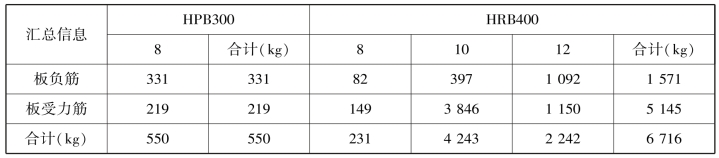

首层板钢筋量汇总表，见表3.21（见报表预览“构件汇总信息分类统计表”）。
表3.21 首层板钢筋工程量
五、总结拓展
①当板顶标高与层顶标高不一致时，在绘制板后可以通过单独调整这块板的属性来调整标高。
②在④轴与⑤轴之间，左边与右边的板可以通过镜像绘制，绘制方法与柱镜像绘制方法相同。
③板属于面式构件，绘制方法和其他面式构件相似。
④在绘制跨板受力筋或负筋时，若左右标注和图纸标注正好相反，可以使用“交换标注”功能进行调整。下面以跨板受力筋为例进行说明。
a.在“板受力筋二次编辑”分组中单击“交换标注”，如图3.110所示。
b.在绘图区域点选需要交换标注的跨板受力筋，即可完成操作。交换前，如图3.111所示；交换后，如图3.112所示。
⑤当遇到以下问题时，可以使用“查看布筋范围”功能。
在查看工程时，板筋布置比较密集，想要查看具体某根受力筋或负筋的布置范围。其操作步骤如下：
a.在“板受力筋二次编辑”分组中单击“查看布筋范围”，如图3.113所示。
图3.110
图3.111
图3.112
图3.113
b.移动鼠标，当鼠标指向某根受力筋或负筋图元时，该图元所布置的范围显示为蓝色，如图3.114所示。
图3.114
⑥当遇到以下问题时，可以使用“查看布筋情况”功能：查看受力筋、负筋布置的范围是否与图纸一致，检查和校验。以受力筋为例进行说明，其操作步骤如下：
a.在“板受力筋二次编辑”分组中单击“查看布筋情况”，如图3.115所示。
图3.115

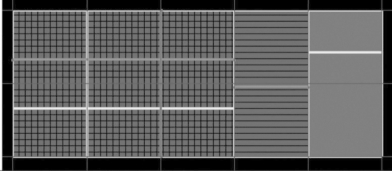

当前层中会显示所有底筋的布置范围及方向，如图3.116所示。
b.在“选择受力筋类型”中可以选择不同的钢筋类型查看其布置情况，如图3.117所示。
例如，切换到面筋后的显示效果，如图3.118所示。
图3.116
图3.117
图3.118
（1）用点画法绘制板需要注意哪些事项？对绘制区域有什么要求？
（2）有梁板时，板与梁相交的扣减原则是什么？
