7.1 独立基础、止水板、垫层的定义与绘制
通过本节的学习，你将能够：
（1）依据定额、清单分析独立基础、止水板、垫层的计算规则，确定计算内容；
（2）定义独立基础、止水板、垫层；
（3）绘制独立基础、止水板、垫层；
（4）统计独立基础、止水板、垫层工程量。
一、任务说明
①完成独立基础、止水板、垫层的构件定义、做法套用及绘制。
②汇总计算，统计独立基础、止水板、垫层的工程量。
二、任务分析
①基础层都有哪些需要计算的构件工程量？
②独立基础、止水板、垫层如何定义和绘制？
三、任务实施
1）分析图纸
①由结施-03可知，本工程为独立基础，混凝土强度等级为C30，独立基础顶标高为止水板顶标高（-3.95 m）。
②由结施-03可知，基础部分的止水板的厚度为350 mm，止水板采用筏板基础进行处理。
③由结施-03可知，本工程基础垫层为100 mm厚的混凝土，顶标高为基础底标高，出边距离为100 mm。
2）清单、定额计算规则学习
（1）清单计算规则学习
独立基础、垫层、止水板清单计算规则见表7.1。
表7.1 独立基础、垫层、止水板清单计算规则
（2）定额计算规则学习
独立基础、垫层、止水板定额计算规则见表7.2。

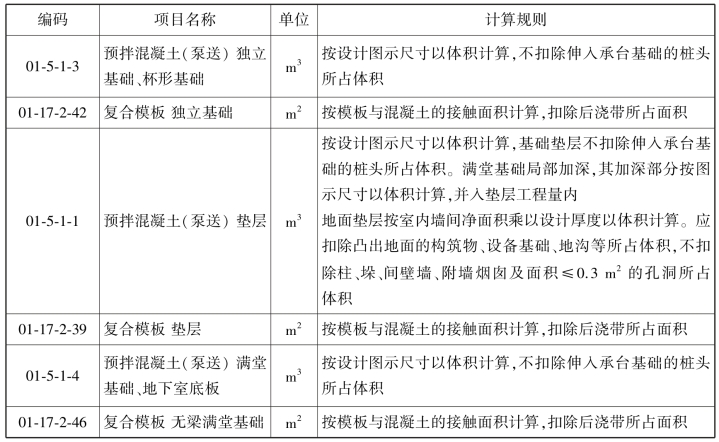

表7.2 独立基础、垫层、止水板定额计算规则
3）构件属性定义
（1）独立基础属性定义

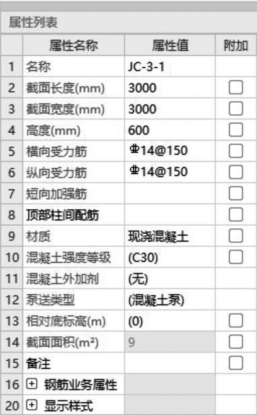

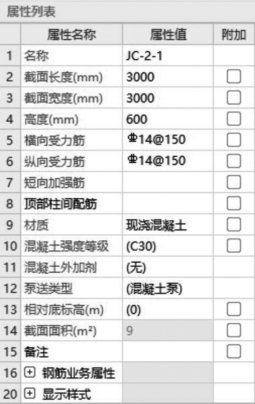

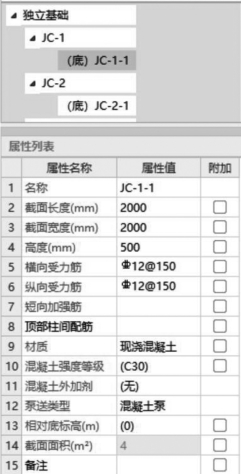

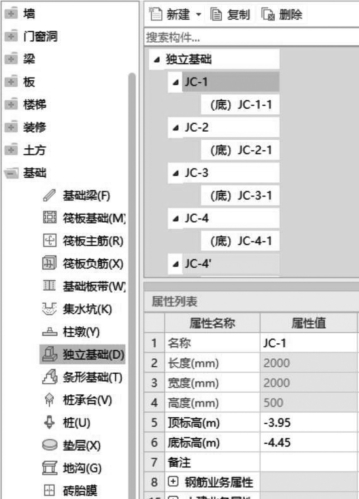

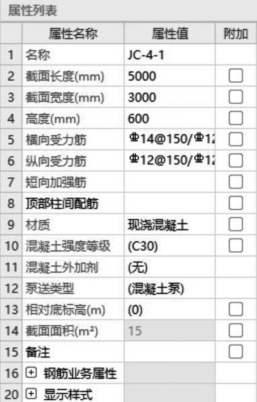

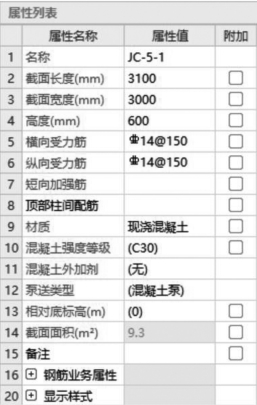

单击导航树中的“基础”→“独立基础”，选择“新建”→“新建独立基础”，用鼠标右键单击“新建矩形独立基础单元”，如图7.1所示。其属性定义如图7.2—图7.14所示。
图7.1
图7.2
图7.3
图7.4
图7.5
图7.6
图7.7
图7.8
图7.9
图7.10
图7.11
图7.12
图7.13
图7.14
同样地，其他几个基础的属性定义如下：

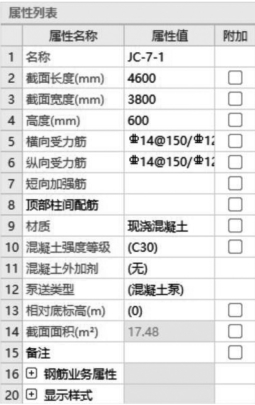

JC-7新建矩形独立基础单元，其属性定义如图7.15和图7.16所示。
图7.15
图7.16
（2）止水板属性定义

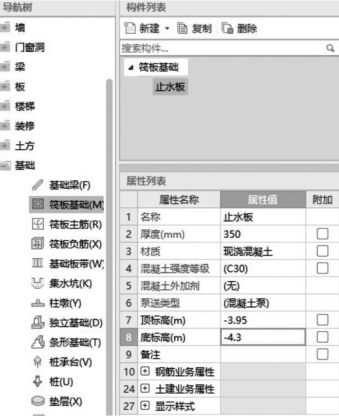

单击导航树中的“基础”→“筏板基础”，选择“新建”→“新建筏板基础”，修改其名称为止水板，其属性如图7.17所示。
（3）垫层属性定义

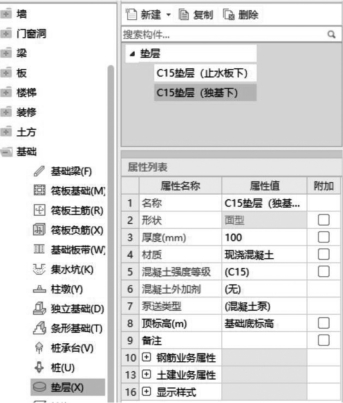

单击导航树中的“基础”→“垫层”，选择“新建”→“新建面式垫层”，垫层的属性定义，如图7.18所示。
图7.17
图7.18
4）做法套用
（1）独立基础
独立基础的做法套用如图7.19所示。
图7.19

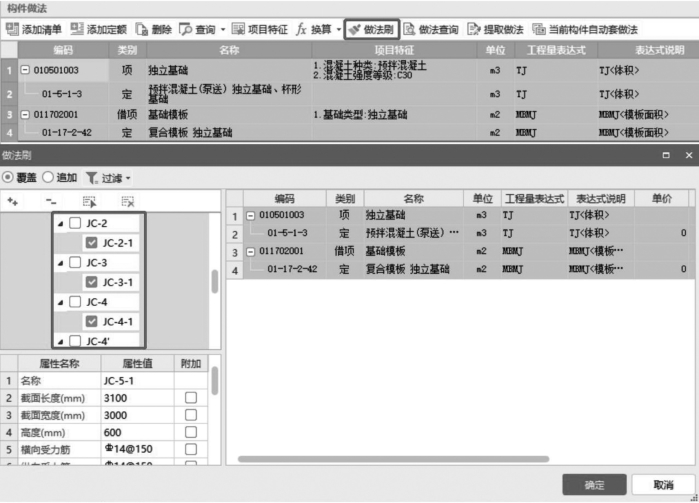

其他独立基础清单的做法套用相同。可采用“做法刷”功能完成做法套用，如图7.20所示。
（2）止水板

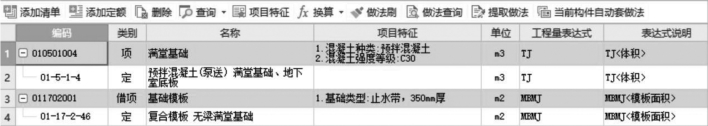

止水板的做法套用如图7.21所示。
（3）垫层

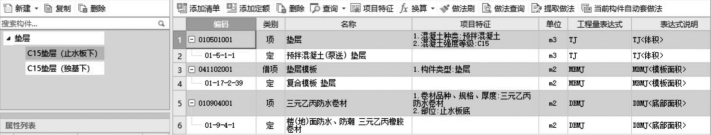

垫层的做法套用如图7.22和图7.23所示。
5）画法讲解
（1）独立基础
独立基础在绘制前，需按照上述方法先建好独立基础，然后在其后建好独立基础单元，选择用参数化独立基础设置方法，选独立基础，按图纸要求修改尺寸，最后以“点”或者“智能布置-柱”命令布置独立基础。
（2）筏板基础

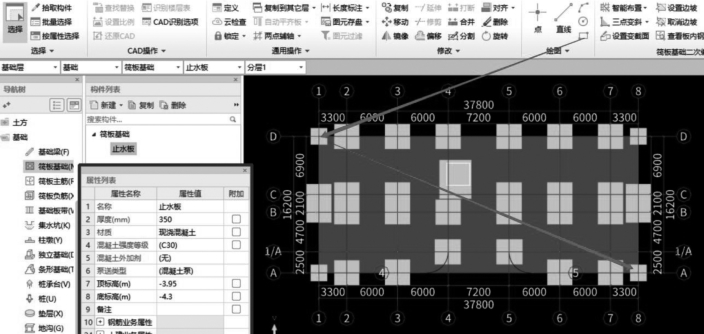

①止水板用“矩形”命令绘制，用鼠标左键单击①/Ⓓ轴线交点，再次单击⑧/Ⓐ轴线交点即可完成，如图7.24所示。
图7.20
图7.21
图7.22
图7.23
图7.24

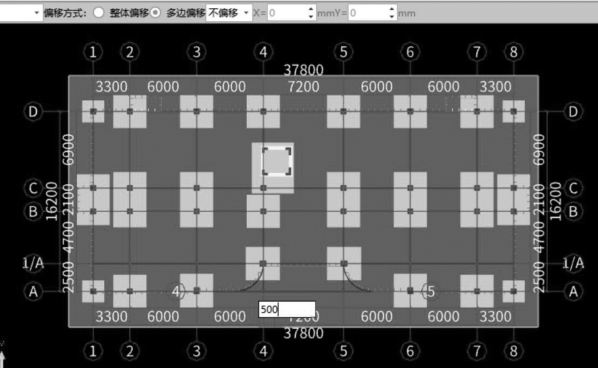

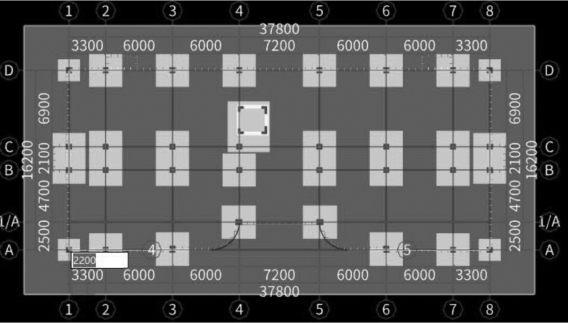

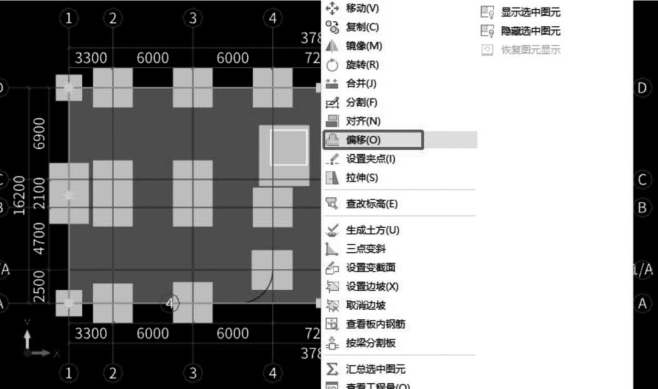

②由图纸结施-02基础结构平面图可知，止水板左右侧外边线距轴线尺寸为2 200 mm，上下侧外边线距轴线尺寸为2 700 mm，单击“偏移”命令，默认偏移方式为“整体偏移”，选中止水板，鼠标移动至止水板的外侧输入2 200 mm，按“Enter”键；再次单击“偏移”命令，修改偏移方式为“多边偏移”，选中止水板，单边偏移尺寸为500 mm，即可完成止水板的绘制。在电梯井处是没有止水板的，用分割功能沿着剪力墙Q3的内边线分割即可完成，如图7.25—图7.27所示。
图7.25

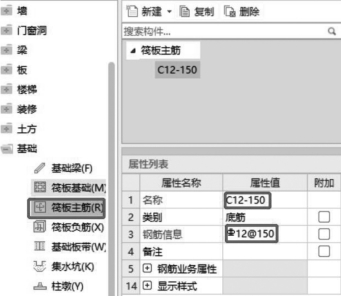

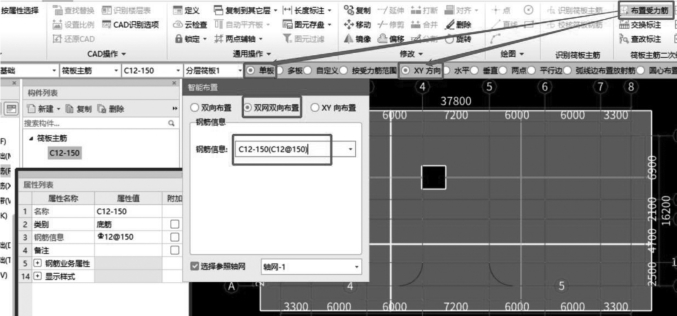

止水板内钢筋操作方法同板钢筋类似。新建筏板主筋，修改钢筋信息如图7.28和图7.29所示。鼠标左键单击止水板即可完成钢筋布置。
③垫层是在独立基础下方，属于点式构件，选择“智能布置”→“独立基础”，在弹出的对话框中输入出边距离“100”，单击“确定”按钮，框选独立基础，垫层就布置好了。
图7.26
图7.27
图7.28
图7.29
四、任务结果
汇总计算，统计筏板基础、垫层的清单定额工程量，见表7.3。

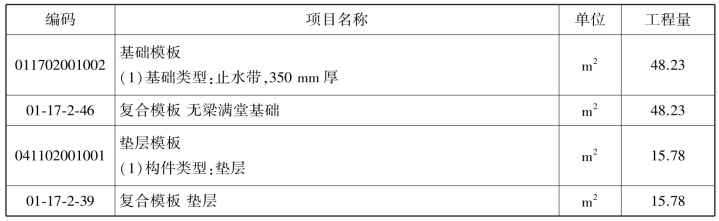

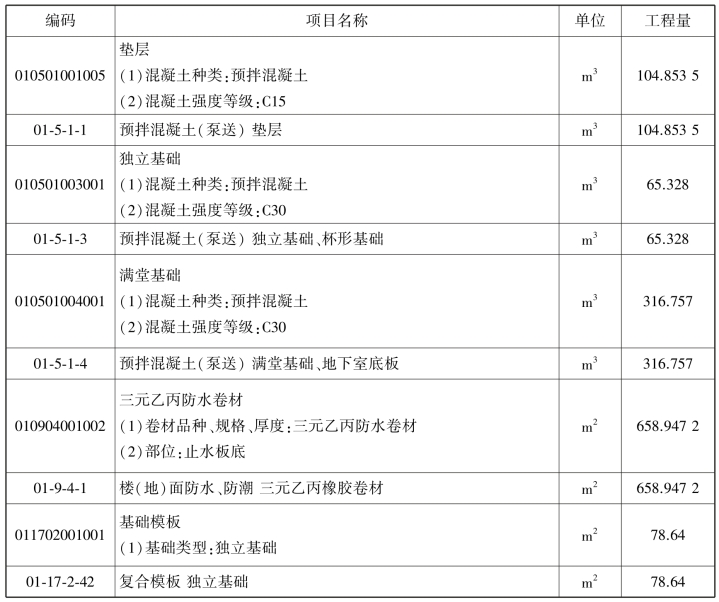

表7.3 筏板基础、垫层清单定额工程量
续表
五、总结拓展
建模四棱台独立基础

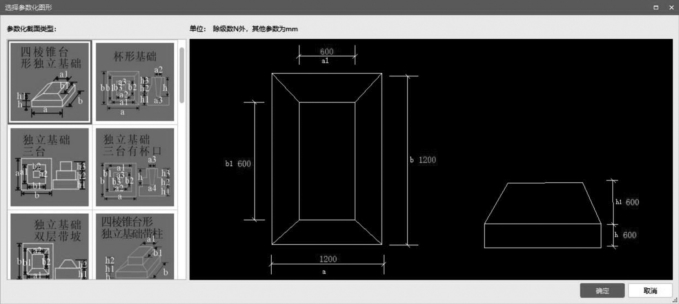

图纸中的基础形式为单阶矩形基础，常见的基础形式还包括坡型基础。如图纸为坡型基础，软件提供了多种参数图供选择，如图7.30所示，选择“新建参数化独立基础单元”后，再选择参数化图，输入相应数据，用“点”画或者“智能布置-柱”命令布置图元，如图7.31所示。
图7.30
图7.31
（1）窗台下基础部分需要绘制哪些构件？如何定义？
（2）面式垫层如何绘制？
