5.2 女儿墙、压顶、屋面的工程量计算
通过本节的学习，你将能够：
（1）确定女儿墙高度、厚度，确定屋面防水的上卷高度；
（2）矩形绘制屋面图元，点绘制屋面图元；
（3）图元的拉伸；
（4）统计本层女儿墙、女儿墙压顶、屋面的工程量。
一、任务说明
①完成屋面的女儿墙、屋面的工程量计算。
②汇总计算，统计屋面的工程量。
二、任务分析
①从哪张图中能够找到屋面做法？屋面做法与哪些清单、定额相关？
②从哪张图中能够找到女儿墙的尺寸？
三、任务实施
1）分析图纸
（1）分析女儿墙及压顶
分析图纸建施-12、建施-08，女儿墙的构造参见建施-08节点1，女儿墙墙厚240 mm（以建施-08平面图为准）。女儿墙墙身为砖墙，压顶材质为混凝土，宽300 mm，高60 mm。
（2）分析屋面
分析图纸建施-02，可知本层的屋面做法为屋面1，防水的上卷高度设计为250 mm（以建施-12大样图为准）。
2）清单、定额计算规则学习
（1）清单计算规则学习

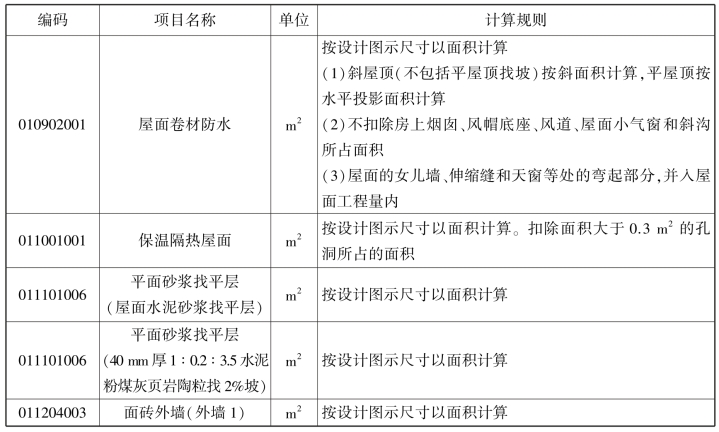

女儿墙、屋面清单计算规则见表5.1。
表5.1 女儿墙、屋面清单计算规则
续表
（2）定额计算规则学习

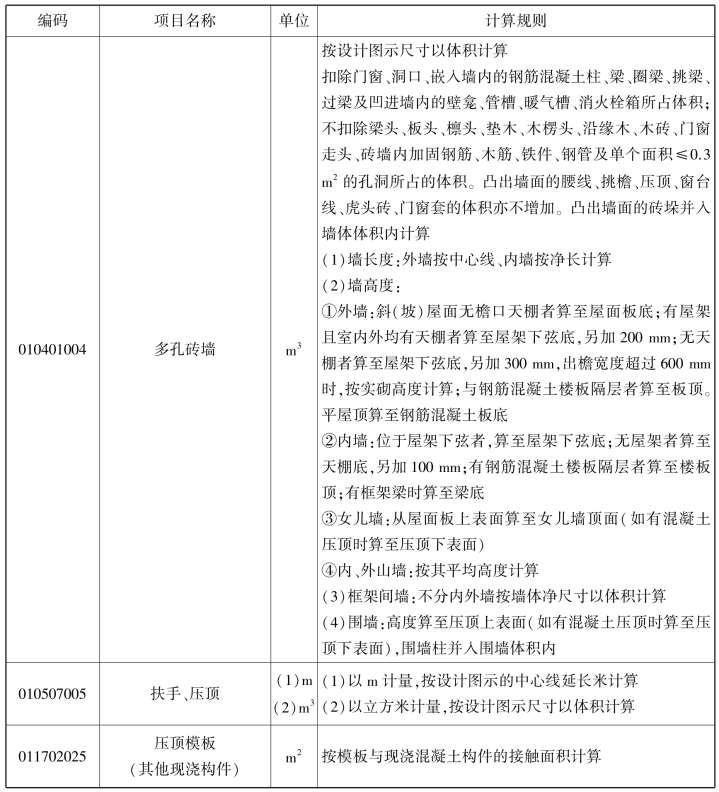

女儿墙、屋面定额计算规则见表5.2。
表5.2 女儿墙、屋面定额计算规则
续表
3）属性定义
（1）女儿墙的属性定义

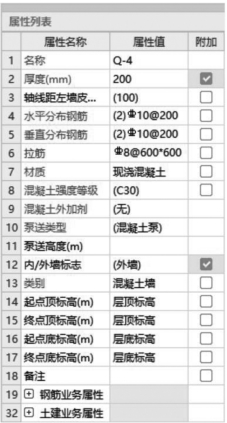

女儿墙的属性定义同墙，在新建墙体时，名称命名为“女儿墙”，其属性定义如图5.9所示，注意大样中砂浆为混合砂浆。
图5.9
（2）屋面的属性定义
在导航树中选择“其他”→“屋面”，在构件列表中选择“新建”→“新建屋面”，在属性编辑框中输入相应的属性值，如图5.10所示。
图5.10
（3）女儿墙压顶的属性定义
在导航树中选择“其他”→“压顶”，在构件列表中选择“新建”→“新建压顶”，修改名称为“YD1”，修改其属性信息，并在截面编辑图中编辑相应的钢筋信息，如图5.11所示。
图5.11
4）做法套用
①女儿墙的做法套用，如图5.12所示。
图5.12

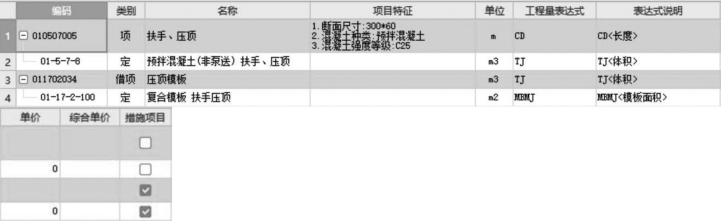

②女儿墙的压顶做法套用，如图5.13所示。
图5.13
5）画法讲解
（1）直线绘制女儿墙

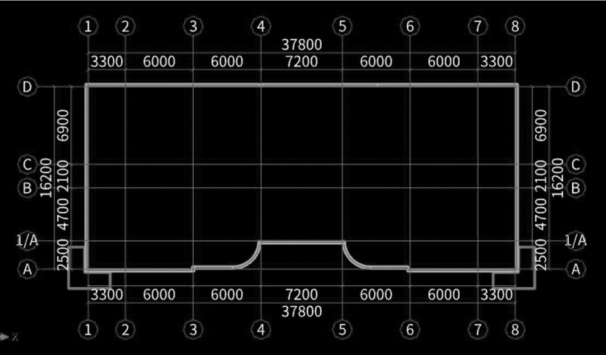

采用直线绘制女儿墙，因画时是居中于轴线绘制的，女儿墙图元绘制完成后要对其进行偏移、延伸，把第四层的梁复制到本层，作为对齐的参照线，使女儿墙各段墙体封闭，然后删除梁。绘制好的图元如图5.14所示。
将楼层切换到第四层，选中电梯井周边的剪力墙和暗柱复制到屋面层。修改剪力墙顶标高，如图5.15所示。
图5.14

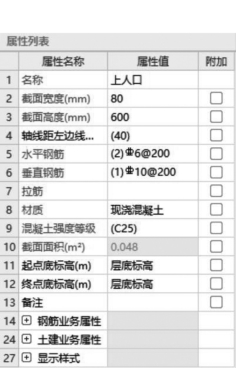

在导航树中找到“其他”→“栏板”，新建栏板，修改名称为“上人口”，其属性值如图5.16所示。
图5.15
图5.16

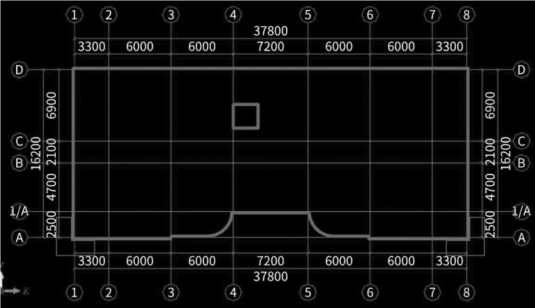

采用直线功能绘制屋面上人口，如图5.17所示。
（2）绘制女儿墙压顶
用“智能布置”功能，选择“墙中心线”，批量选中所有女儿墙，单击鼠标右键即可完成压顶的绘制，如图5.18所示。
（3）绘制屋面

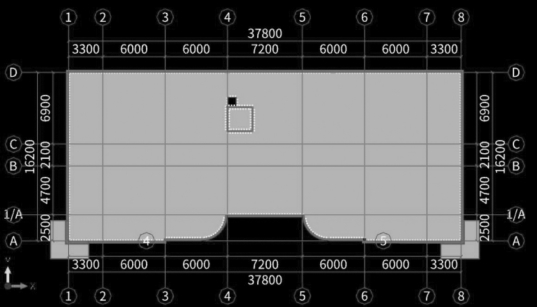

采用“点”功能绘制屋面，如图5.19所示。
图5.17
图5.18
图5.19
选中屋面，单击鼠标右键，“设置防水卷边”，输入“250”，单击“确定”按钮，如图5.20所示。
图5.20
四、总结拓展
女儿墙位置外边线同其他楼层外墙外边线，在绘制女儿墙时，可先参照柱的外边线进行绘制，然后删除柱即可。
构造柱的绘制可参考哪些方法？
