4.2 三层工程量计算
通过本节的学习，你将能够：
掌握图元存盘和图元提取两种方法。
一、任务说明
①使用层间复制方法完成三层柱、梁、板、墙体、门窗的做法套用、图元绘制。
②查找首层与二层、三层的不同部分，将不同部分进行修正。
③汇总计算，统计三层柱、梁、板、墙体、门窗的工程量。
二、任务分析
①对比三层与首层、二层的柱、梁、板、墙体、门窗都有哪些不同？从名称、尺寸、位置、做法4个方面进行对比。
②从其他楼层复制构件图元与复制选定图元到其他楼层有什么不同？
三、任务实施
1）分析图纸
（1）分析框架柱
分析图纸结施-04，三层框架柱和二层框架柱相比，截面尺寸、混凝土强度等级相同，与钢筋信息一样，只有标高不一样。
（2）分析梁
分析图纸结施-06，首层梁和三层梁信息一样。
（3）分析板
分析图纸结施-10，首层板和三层板信息一样。
（4）分析墙
分析图纸建施-05，三层砌体与二层砌体基本相同。
（5）分析门窗
分析图纸建施-05，三层门窗与二层门窗基本相同。
2）画法讲解
（1）从其他楼层复制图元

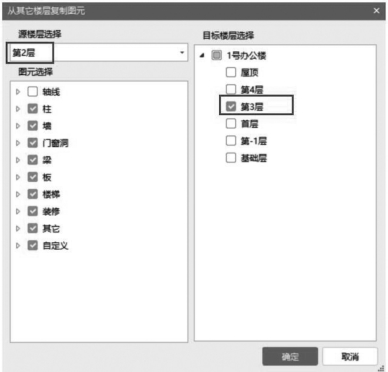

在三层中，选择“从其他层复制”，源楼层选择二层，图元选择柱、墙、楼梯、门窗洞，目标楼3层勾选“第3层”，单击“确定”按钮，弹出“图元复制成功”提示框，如图4.15所示。
图4.15
（2）继续从其他楼层复制图元
在三层中，选择“从其他层复制”，源楼层选择首层，图元选择梁、板，目标楼层勾选“第3层”，单击“确定”按钮，弹出“图元复制成功”提示框，如图4.16所示。即完成了二层和三层的全部图元绘制。
图4.16
最后，可以进行梯梁顶标高平台板顶标高、楼梯参数等的修改。
四、任务结果
汇总计算，统计本层工程量，见表4.2。

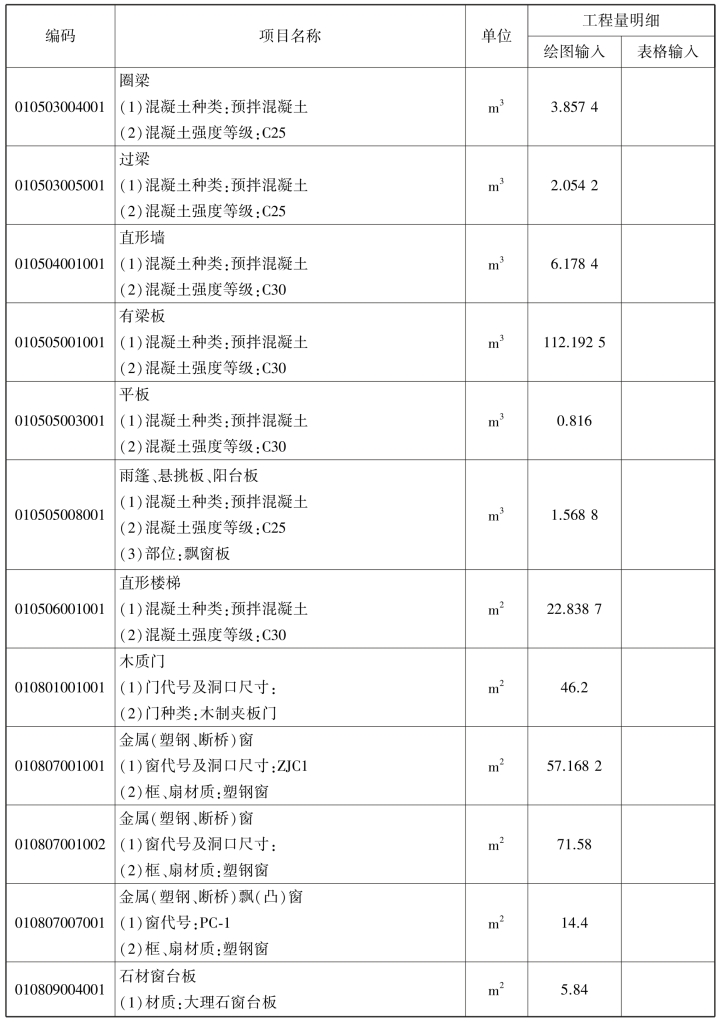

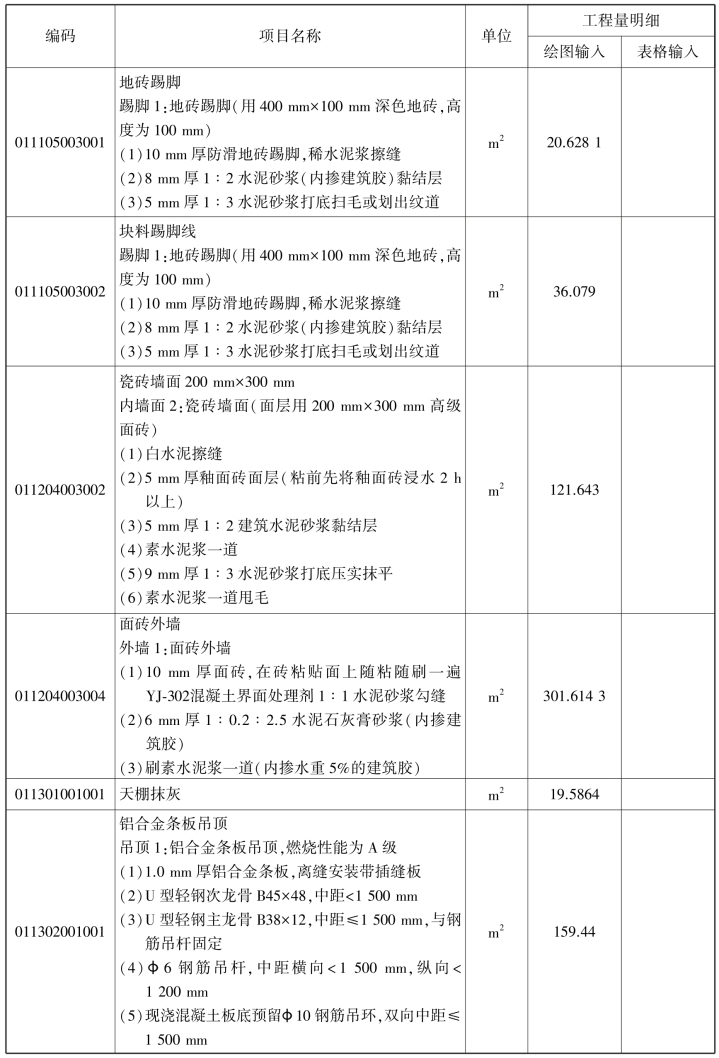

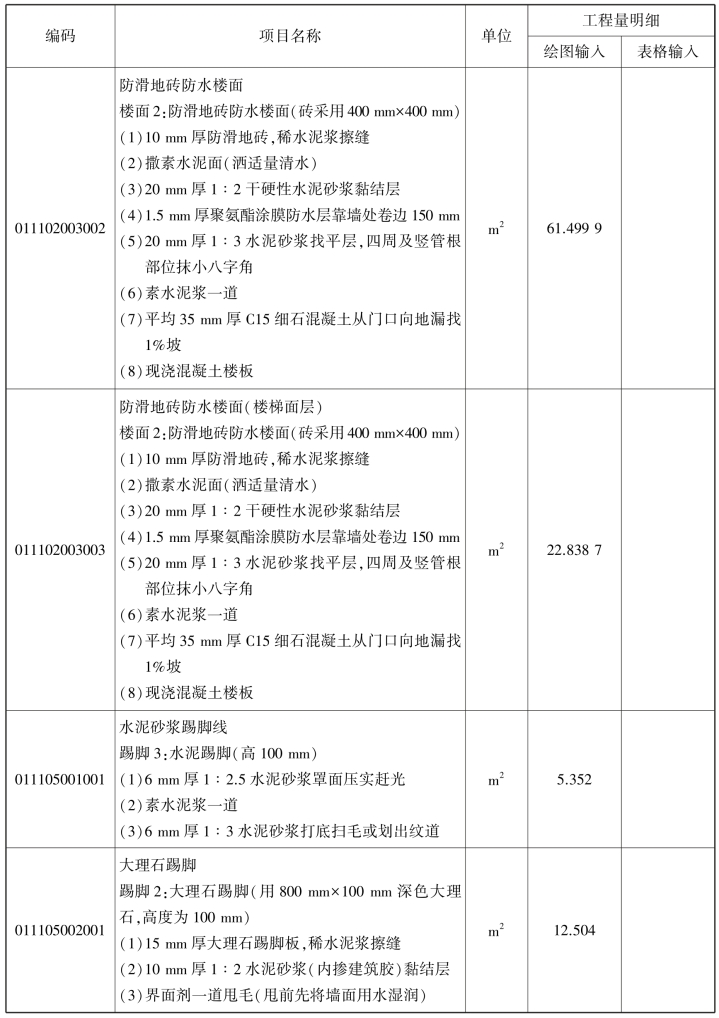

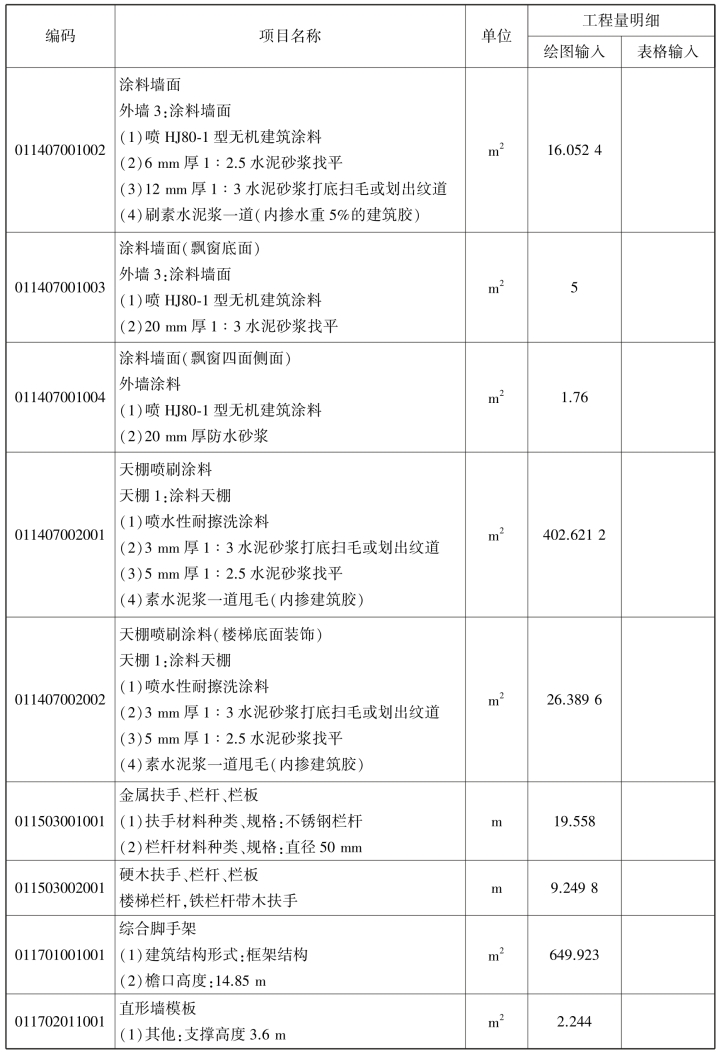

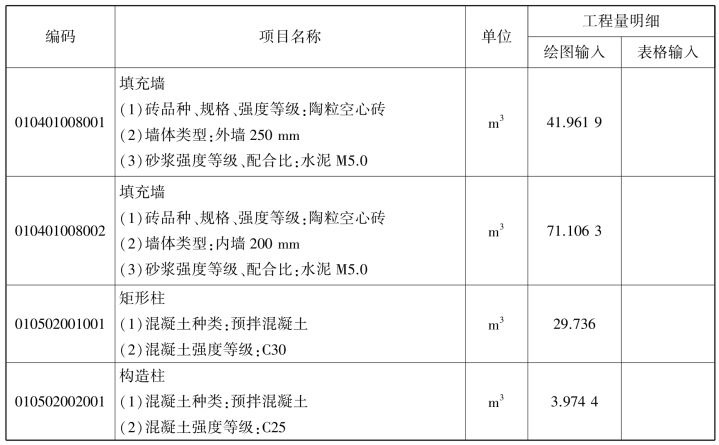

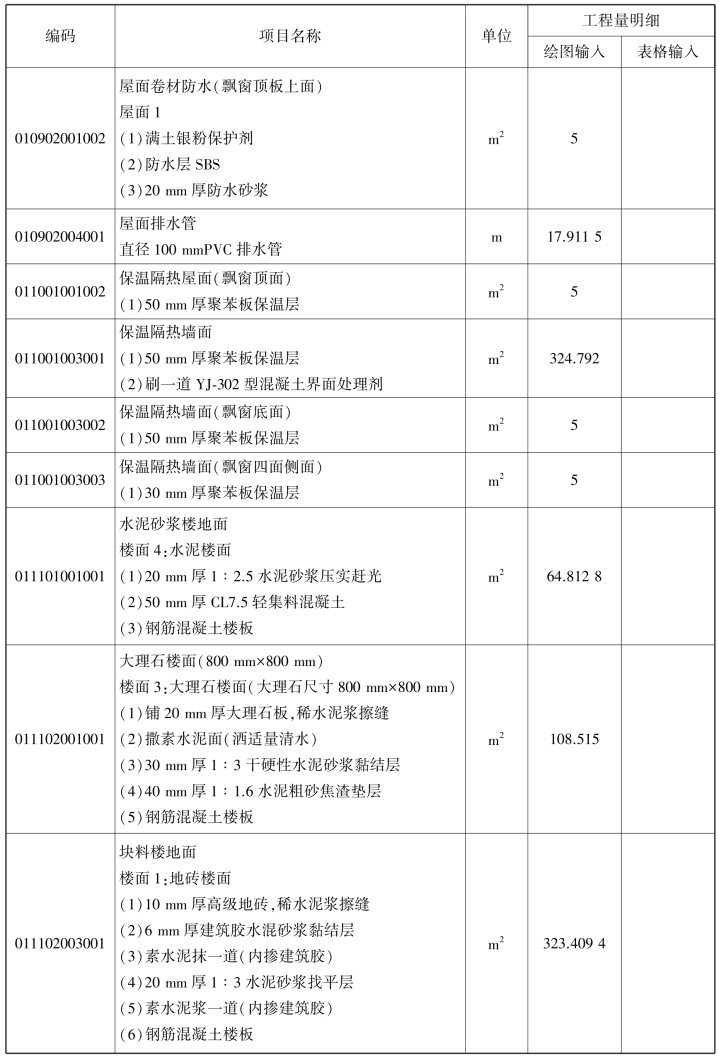

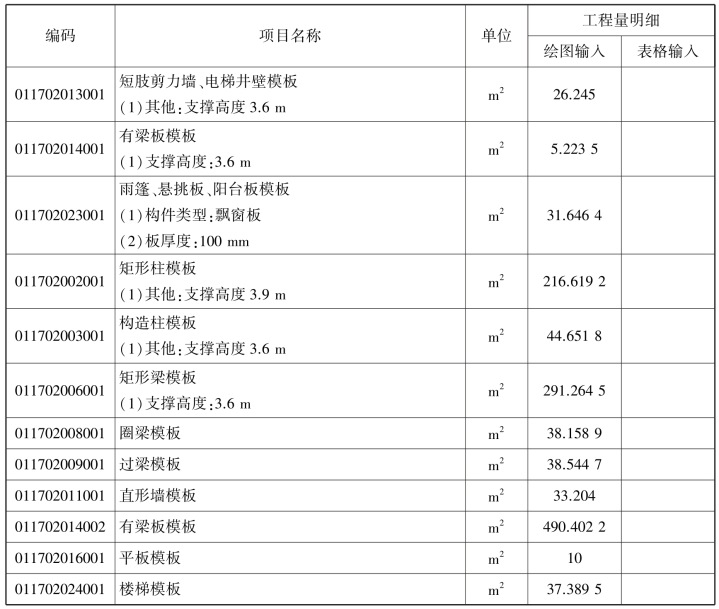

表4.2 三层清单工程量汇总表
续表
续表
续表
续表
续表
续表
五、总结拓展
图元存盘及图元提取的使用方法和层间复制功能都能满足快速完成绘图的要求。请自行对比使用方法。
分析在图元存盘及图元提取操作时，选择基准点有何用途？
