12.3.6 识别板及板筋
通过本节的学习，你将能够：
进行板及板钢筋的CAD识别。
一、任务说明
①完成首层板的识别。
②完成首层板受力筋的识别。
③完成首层板负筋的识别。
二、任务分析
在梁识别完成之后，接着识别板的钢筋。识别板筋之前，首先需要在图中绘制板。绘制板的方法，参见3.4节介绍的“现浇板的定义和绘制”，也可通过下述“识别板”的方法将板创建出来。
三、任务实施
1）识别板
双击进入“一三层板配筋图”，进入下一步操作。
①选择导航栏构件，将目标构件定位至“板”，如图12.100所示。
图12.100
②单击选项卡“建模”→“识别板”，如图12.101所示。
图12.101
识别板菜单有以下3个功能：提取板标识、提取板洞线、自动识别板，如图12.102所示。
图12.102
图12.103

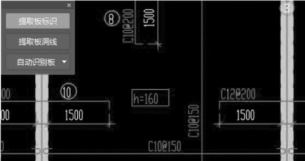

a.单击识别面板上的“提取板标识”，如图12.103所示。利用“单图元选择”“按图层选择”或“按颜色选择”的功能选中需要提取的CAD板标识，选中后变成蓝色；此过程中也可以点选或框选需要提取的CAD板标识。
按照软件下方的提示，单击鼠标右键确认选择，则选择的标识自动消失，并存放在“已提取的CAD图层”中。

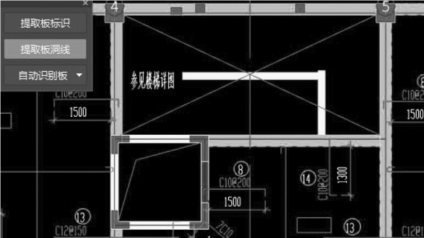

b.单击识别面板上的“提取板洞线”；利用“单图元选择”“按图层选择”或“按颜色选择”的功能选中需要提取的CAD板洞线，选中后变成蓝色，如图12.104所示。
按照软件下方的提示，单击鼠标右键确认选择，则选择的板洞线自动消失，并存放在“已提取的CAD图层”中。
【注意】
若板洞图层不对，或板洞较少时，也可跳过该步骤，后期直接补画板洞即可。
图12.104
c.单击识别面板上的“自动识别板”，弹出“识别板选项”窗体；单击“确定”按钮进行识别，如图12.105所示。
图12.105
【注意】
①识别板前，请确认柱、墙梁等图元已绘制完成。
②通过复选框可以选择板支座的图元范围，从而调整板图元生成的大小。
2）识别板受力筋
①选择导航栏构件，将目标构件定位至“板受力筋”，如图12.106所示。
图12.106
②单击选项卡“建模”→“识别板受力筋”→“识别受力筋”，如图12.107所示。
图12.107
③提取板筋线。
a.单击识别受力筋面板上的“提取板筋线”，如图12.108所示。

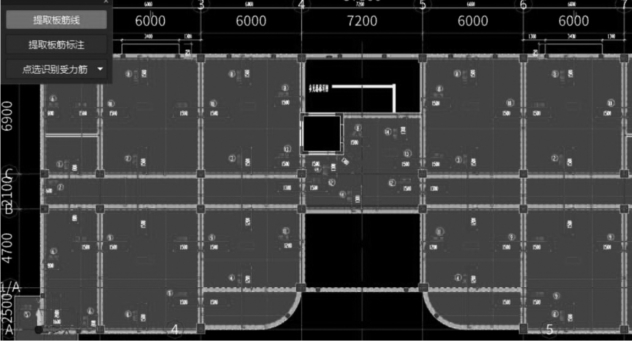

b.利用“单图元选择”“按图层选择”“按颜色选择”的功能点选或框选需要提取的板钢筋线CAD图元，如图12.109所示。
图12.108
图12.109
c.单击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。
④提取板筋标注。
a.单击识别受力筋面板上的“提取板筋标注”，如图12.110所示。
图12.110

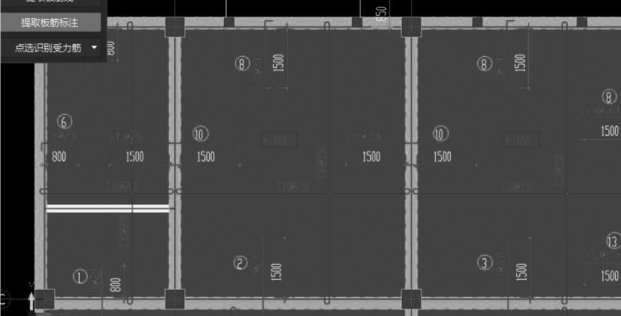

b.利用“单图元选择”“按图层选择”“按颜色选择”的功能点选或框选需要提取的板钢筋标注CAD图元，如图12.111所示。
图12.111
c.单击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。
⑤识别板受力筋。识别板受力筋的方式有点选识别受力筋和自动识别板筋两种，如图12.112所示。
图12.112
图12.113
a.点选识别受力筋的步骤：
第一步：完成提取板筋线、提取板筋标注和绘制板操作后，单击选项卡“建模”→“识别受力筋”→“点选识别受力筋”，则弹出“受力筋信息”窗体，如图12.113所示。
【说明】
①名称：不允许为空且不能超过255个字符，下拉框可选择最近使用的构件名称。
②构件类型：受力筋（默认值）、跨板受力筋，下拉框选择。
③钢筋类别：底筋（默认值）、面筋、中间层筋、温度筋，下拉框选择。
④钢筋信息：不允许为空，下拉框可选择最近使用的钢筋信息。
⑤长度调整：默认为空，可根据实际调整。
⑥左右标注：默认（0，0），不允许为空，左右标注信息不能同时为0。

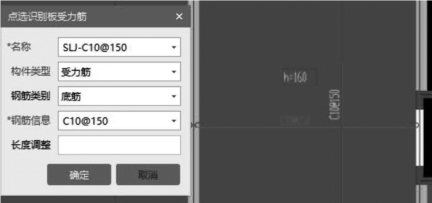

第二步：在“已提取的CAD图元”中单击受力筋钢筋线，软件会根据钢筋线与板的关系判断构件类型，同时软件自动寻找与其最近的钢筋标注作为该钢筋线的钢筋信息，并识别到“受力筋信息”窗口中，如图12.114所示。
图12.114
第三步：确认“受力筋信息”窗口准确无误后，单击“确定”按钮，然后将光标移动到该受力筋所属的板内，板边线加亮显示，此亮色区域即为受力筋的布筋范围，如图12.115所示。
图12.115

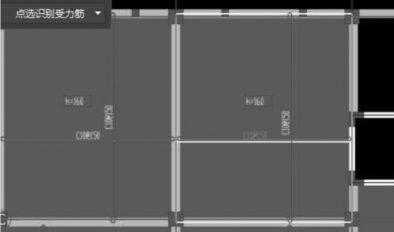

第四步：单击鼠标左键，则提取的板钢筋线和板筋标注被识别为软件的板受力筋构件，如图12.116所示。
图12.116
b.自动识别板筋的步骤：
第一步：完成“提取板筋线”和“提取板筋标注”操作后，在弹出的识别面板中，下拉选择“自动识别板筋”功能，如图12.117所示。

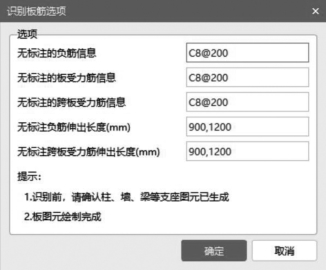

第二步：弹出“识别板筋选项”对话框，如图12.118所示。
图12.117
图12.118
第三步：单击“确定”按钮，软件弹出“自动识别板筋”窗体；在当前窗体中，触发“定位”
图标，可以在CAD图纸中快速查看对应的钢筋线；对应的钢筋线会以蓝色显示，如图12.119所示。
图12.119
【注意】
①对于缺少钢筋信息或类别的项，可以手动进行编辑。
②对于钢筋信息或类别为空的项所对应的钢筋线，软件不会生成图元。
第四步：单击“确定”按钮后，软件会自动生成板筋图元，识别完成后，自动执行板筋校核算法。
3）识别板负筋
①选择导航栏构件，将目标构件定位至“板负筋”，如图12.120所示。
图12.120
②单击选项卡“建模”→“识别板负筋”→“识别负筋”，如图12.121所示。
图12.121
③提取板筋线。方法与“识别受力筋”中的“提取板筋线”相同。
④提取板标注。方法与“识别受力筋”中的“提取板筋标注”相同。
⑤识别板负筋。有点选识别负筋和自动识别板筋两种，如图12.122所示。
a.点选识别负筋的步骤：
第一步：完成提取板筋线、提取板筋标注和绘制板操作后，单击选项卡“建模”→“识别负筋”→“点选识别负筋”，则弹出“板负筋信息”对话框，如图12.123所示。
图12.122
图12.123
【说明】
①名称：不允许为空且不能超过255个字符，下拉框可选择最近使用的构件名称。
②钢筋信息：不允许为空，下拉框可选择最近使用的钢筋信息。
③左右标注：默认（0，0），不允许为空，左右标注信息不能同时为0。
④双边标注：计算设置（默认值）、含支座、不含支座，下拉框选择。
⑤单边标注：计算设置（默认值）、支座内边线、支座轴线、支座中心线、支座外边线、负筋线长度，下拉框选择。

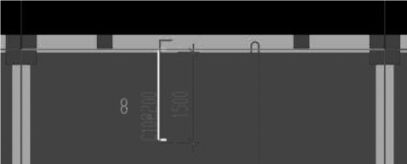

第二步：在“已提取的CAD图元”中，单击负筋钢筋线，软件会根据钢筋线与尺寸标注的关系判断单双边标注，同时软件自动寻找与其最近的钢筋标注作为该钢筋线钢筋信息，并识别到“板负筋信息”窗口中，如图12.124所示。
图12.124
第三步：确认“板负筋信息”窗口，准确无误后单击“确定”按钮，然后选择布筋方式和范围，选择的范围线会加亮显示，此亮色区域即为负筋的布筋范围，如图12.125所示。
图12.125
第四步：单击鼠标左键，则提取的板钢筋线和板筋标注被识别为软件的板负筋构件，如图12.126所示。
图12.126
b.自动识别负筋。其方法同“识别板受力筋”中的“自动识别板受力筋”。
四、任务结果
任务结果同3.4节的任务结果。
五、总结扩展
识别板筋（包含板和筏板基础）的操作流程如下：
①添加图纸→分割图纸→定位钢筋构件→提取板钢筋线→提取板钢筋标注→识别板筋。
②板筋识别完毕后，应与图纸进行对比，检查钢筋是否包含支座，如有不一致的情况，需要及时修改。
③跨板受力筋的识别方法与上述方法相同，此处不再赘述。
【注意】

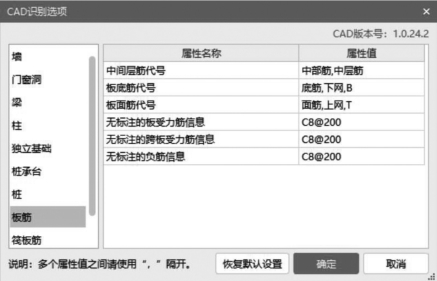

使用“自动识别板筋”之前，需要对“CAD识别选项”中“板筋”选项进行设置，如图12.127所示。
图12.127
在“自动识别板筋”之后，如果遇到有未识别成功的板筋，可灵活应用识别“点选识别受力筋”和“点选识别负筋”的相关功能进行识别，然后再使用板受力筋和负筋的绘图功能进行修改，这样可以提高对板钢筋建模的效率。
