10.2　直接输入法计算钢筋工程量

10.2　直接输入法计算钢筋工程量

通过本节的学习，你将能够：

掌握直接输入法计算钢筋工程量的方法。

一、任务说明

根据“顶板配筋结构图”，电梯井右下角所在楼板处有阳角放射筋，本工程以该处的阳角放射筋为例，介绍表格直接输入法。

二、任务分析

表格输入中的直接输入法与参数输入法的新建构件操作方法一致。

三、任务实施

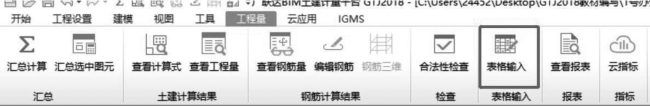

①如图10.1所示，切换到“工程量”选项卡，单击“表格输入”。

图10.1

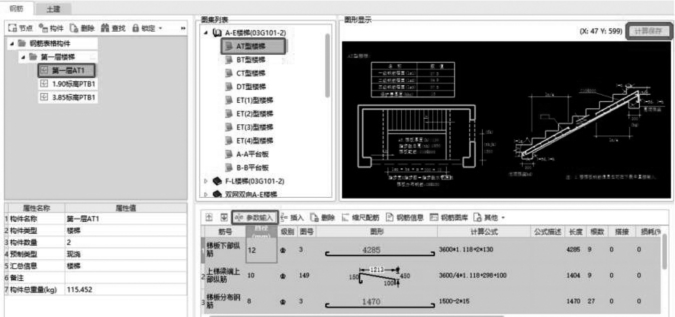

②在表格输入中，单击“节点”新建节点，修改名称为“第一层楼梯”，再单击“构件”新建构件，修改名称为“第一层AT1”，输入构件数量，单击“确定”按钮，如图10.2所示。

图10.2

③在参数输入的界面，选择合适的图集，在详图中输入对应的参数，单击“计算保存”，软件会自动给出计算公式和长度，用户可以在“根数”中输入这种钢筋的根数。也可以在下面列表中直接输入钢筋具体信息，如图10.3所示。

图10.3

采用同样的方法可以进行其他形状的钢筋输入，并计算钢筋量。

表格输入中的参数输入法适用于哪些构件？
