3.2 首层剪力墙工程量计算
通过本节的学习，你将能够：
（1）掌握连梁在软件中的处理方式；
（2）定义剪力墙的属性；
（3）绘制剪力墙图元；
（4）统计本层剪力墙的阶段性工程量。
一、任务说明
①完成首层剪力墙的定义、做法套用及图元绘制。
②汇总计算统计本层剪力墙的工程量。
二、任务分析
①剪力墙在计量时的主要尺寸有哪些？从哪个图中什么位置能够找到？
②剪力墙的暗柱、端柱分别是如何计算钢筋工程量的？
③剪力墙的暗柱、端柱分别是如何套用清单定额的？
④当剪力墙墙中性线与轴线不重合时，该如何处理？
⑤电梯井壁剪力墙的施工措施有什么不同？
三、任务实施
1）分析图纸
（1）分析剪力墙
分析本工程图纸结施-04、结施-01，可以得到首层剪力墙的信息，见表3.6
表3.6 剪力墙表
（2）分析连梁
连梁是剪力墙的一部分。分析图纸可在结施-06中“一、三层顶梁配筋”图中得到LL1的基本信息，尺寸为200 mm×1 000 mm，下方有门洞，箍筋为
10＠100（2），上部纵筋为4
22，下部纵筋为4
22，侧面纵筋为G
12＠200。
2）剪力墙清单、定额计算规则学习
（1）清单计算规则学习

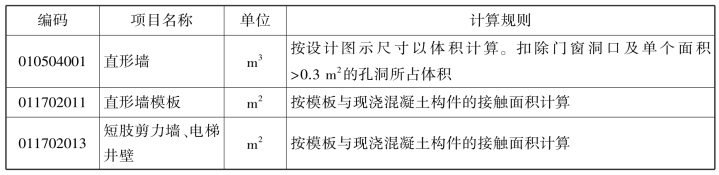

剪力墙清单计算规则见表3.7。
表3.7 剪力墙清单计算规则
（2）定额计算规则学习

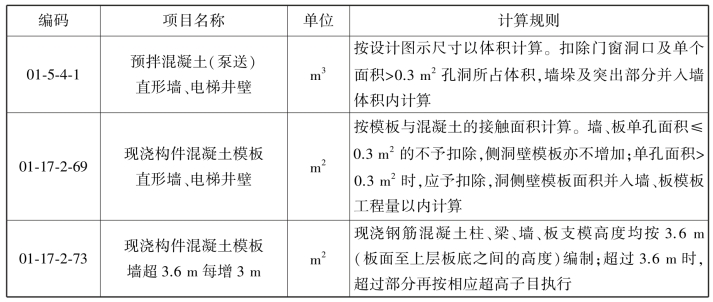

剪力墙定额计算规则见表3.8。
表3.8 剪力墙定额计算规则
3）剪力墙属性定义
（1）新建剪力墙

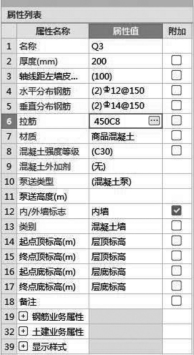

在导航树中选择“墙”→“剪力墙”，在构件列表中单击“新建”→“内墙”，在属性列表中对图元属性进行编辑，如图3.40所示。
（2）新建连梁

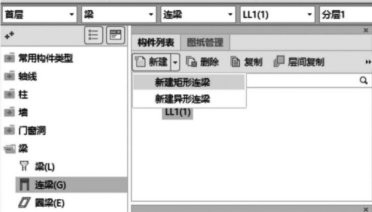

在导航树中选择“梁”→“连梁”，在构件列表中单击“新建”→“新建矩形连梁”，如图3.41所示。
图3.40
图3.41
在属性列表中对图元属性进行编辑，如图3.42所示。
（3）通过复制建立新构件
分析结施-04可知，该案例工程有Q3（基础-11.50 m）和Q4（11.50～15.90 m）两种类型的剪力墙，厚度为200 mm，水平筋分别是
12＠150和
10＠200，竖向筋分别是
14＠150和
10＠200，拉筋分别是
8＠450和
8＠600。其区别在于墙体的名称和钢筋信息以及布置位置不一样。在新建好的Q3后，选中“Q3”，单击鼠标右键选择“复制”，或者直接单击“复制”按钮，软件自动建立名为“Q4”的构件，然后对“Q4”进行属性编辑，如图3.43所示。
图3.42
图3.43
4）做法套用

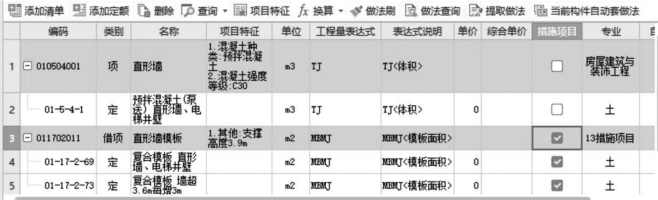

①剪力墙做法套用如图3.44所示。
图3.44

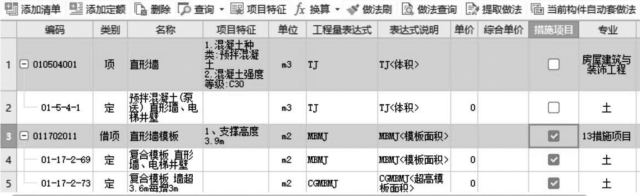

②连梁是剪力墙的一部分，因此连梁按照剪力墙套用做法，如图3.45所示。
图3.45
5）画法讲解
（1）剪力墙的画法
剪力墙定义完毕后切换到绘图界面。
①直线绘制。在导航树中选择“墙”→“剪力墙”，通过构件列表选择要绘制的构件Q3，依据结施-04可知，剪力墙和暗柱都是200 mm厚，且内外边线对齐，用鼠标捕捉左下角的YBZ1最左侧，左键单击作为Q3的起点，用鼠标捕捉YBZ2最右侧，再左键单击作为Q3的终点，即可完成绘制。
②对齐。用直线完成Q3的绘制后，检查剪力墙是否与YBZ1和YBZ2对齐，假如不对齐，可采用“对齐”功能将剪力墙和YBZ对齐。选中Q3，单击“对齐”，左键单击需要对齐的目标线，用左键单击选择图元需要对齐的边线。完成绘制，如图3.46所示。
图346
（2）连梁的画法
连梁定义完毕后，切换到绘图界面。采用“直线”绘制的方法绘制。
通过构件列表选择“梁”→“连梁”，单击“建模”→“直线”，依据结施-05可知，连梁和暗柱都是200 mm厚，且内外边线对齐，用鼠标捕捉连梁LL1（1）的起点和终点即可。
四、任务结果

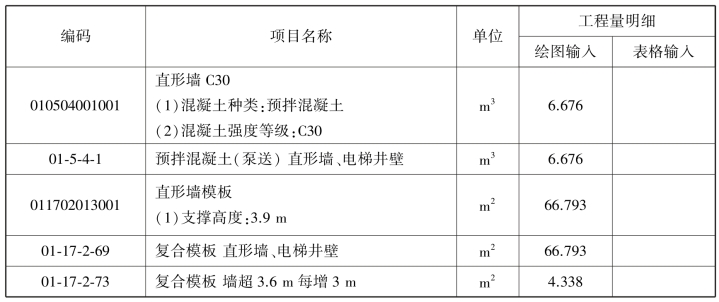

汇总计算后，在“工程量”页签下，单击“报表-查看报表”，单击“设置报表范围”，选择首层剪力墙、暗柱和连梁，单击“确定”按钮，首层剪力墙清单定额工程量见表3.9。
表3.9 首层剪力墙清单定额工程量
首层剪力墙钢筋工程量见表3.10。
表3.10 首层剪力墙钢筋工程量
五、总结拓展
对属性编辑框中的“附加”进行勾选，方便用户对所定义的构件进行查看和区分。
（1）剪力墙为什么要区分内、外墙定义？
（2）电梯井壁墙的内侧模板是否存在超高？
（3）电梯井壁墙的内侧模板和外侧模板是否套用同一定额？
