9.2　首层雨篷的工程量计算

9.2　首层雨篷的工程量计算

通过本节的学习，你将能够：

（1）依据定额和清单分析首层雨篷的工程量计算规则；

（2）定义首层雨篷；

（3）绘制首层雨篷；

（4）统计首层雨篷的工程量。

一、任务说明

①完成首层雨篷的定义、做法套用及图元绘制。

②汇总计算，统计首层雨篷的工程量。

二、任务分析

①首层雨篷是一个室外构件，为什么要一次性将清单及定额做完？

②做法套用分别都是些什么？工程量表达式如何选用？

三、任务实施

1）分析图纸

分析图纸建施-01，雨篷属于玻璃钢雨篷，面层是玻璃钢，底层为钢管网架，属于成品，由厂家直接定做安装。

2）清单、定额计算规则学习

（1）清单计算规则学习

雨篷清单计算规则见表9.4。

表9.4　雨篷清单计算规则

（2）定额计算规则（部分）学习

雨篷定额计算规则（部分）见表9.5。

表9.5　雨篷定额计算规则（部分）

3）雨篷的属性定义

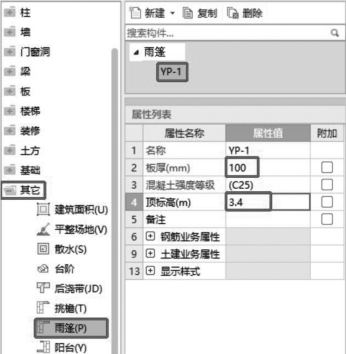

在导航树中选择“其他”→“雨篷”，在构件列表中选择“新建”→“新建雨篷”，在属性编辑框中输入相应的属性值，如图9.9所示。

图9.9

4）做法套用

雨篷的做法套用如图9.10所示。

图9.10

5）雨篷绘制

直线绘制雨篷首先根据图纸尺寸做好辅助轴线，或者用“Shift+左键”的方法绘制雨篷，如图9.11所示。

图9.11

四、任务结果

汇总计算，统计本层雨篷的工程量，见表9.6。

表9.6　雨篷清单定额工程量

五、总结拓展

①挑檐既属于线性构件也属于面式构件，所以挑檐直线绘制的方法与线性构件一样。

②雨篷的形式不一样，所采用的计算方式也不一样。

（1）若不使用辅助轴线，怎样才能快速绘制上述挑檐？

（2）如果采用现浇混凝土雨篷，该如何绘制雨篷？
