12.3.2 CAD识别选项
通过本小节的学习，你将能够：
进行CAD识别选项的设置。
一、任务说明
在“CAD识别选项”中完成柱、墙、门窗洞、梁和板钢筋的设置。
二、任务分析
在识别构件前，先进行“CAD识别选项”的设置，如图12.15所示。
图12.15

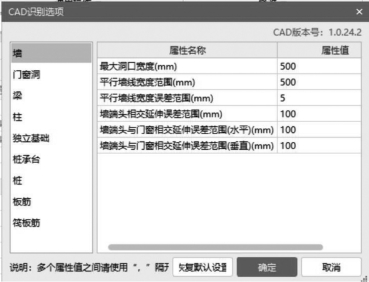

选择“CAD识别选项”后，会弹出如图12.16所示的对话框。
图12.16
在“CAD识别选项”对话框中，可以设置识别过程中的各个构件属性，每一列属性所表示的含义都在对话框左下角进行描述。
“CAD识别选项”设置正确与否关系到后期构件识别的准确率，需要准确进行设置。
三、任务实施
1）墙设置
第2条平行墙线宽度范围：500 mm。该项表示由于CAD墙线都绘制到了柱边，这时识别过来会形成非封闭区域，导致导入图形后布置不上房间，因此，软件自动延伸500 mm，就能把这个缺口堵上，导入图形就不会有问题了。
第3条墙线宽度误差范围5 mm。该项表示设计的CAD图是200 mm的墙，实际CAD墙线间宽度在（200±5）mm时，软件都能判断200 mm的墙，但如果此时用户的CAD墙线间距是208 mm，则不能识别到墙，需要把这个误差范围修改为10 mm，然后重新识别才可以。
第5、6条墙端头与门窗相交自动延伸误差范围（水平或垂直）；墙端头在水平或垂直方向上与门窗相交时，在此误差范围内识别时将自动进行延伸。
2）门窗洞设置

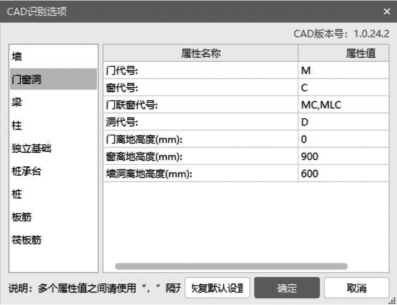

第1—4条代号的意思是指根据CAD图上的关键字标志来区分门、窗、洞类型，在识别了门窗表之后，各个门、窗属性都已经在构件列表中定义好了，需要通过CAD识别下面的识别门窗洞来确定哪个门在哪个位置，这就只能靠CAD图上的M（门）、C（窗）、MC、MLC（门联窗）来区分类型，实现构件与图元的关联，如图12.17所示。
假如设计者用J表示木门，软件默认是不能识别的，需要在“门代号”M处加上“J”（注意这是英文状态下的逗号），如图12.18框中部分所示。
第5—7条离地高度即门窗洞图元导出来后默认的离当前层底标高的距离。门一般都是默认离地0 mm，窗离地高度一般都是默认离地900 mm。如果设计的工程多数窗离地1 000 mm，则可以把这个默认值改成1 000 mm，这样就不用导过来之后一个一个地修改窗离地高度了。
图12.17
图12.18
3）梁设置

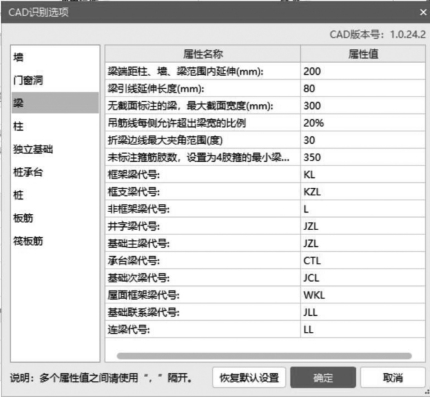

梁的CAD识别设置如图12.19所示。
图12.19
第1条梁端距柱、墙、梁范围内延伸：200 mm。一般CAD梁线都绘制到了柱边，可能导致梁与柱未接触、计算错误，而软件自动延伸200 mm，就能把这个缺口补上，正确计算梁的工程量。
第2条梁引线延伸长度：80 mm。引线是用于关联梁图元和名称的，没有引线，软件就不知道这个梁的名称等相关属性。而这个80 mm表示引线与梁边线距离，如果引线与梁边线距离大于80 mm，软件不能识别，则需要修改此值。
第3条无截面标注的梁，最大截面宽度：300 mm。图中没有标注出截面尺寸的梁，如果梁线宽度在300 mm以内（可修改为其他数值），软件仍然可以识别，超过则不进行识别。
第4条吊筋线每侧允许超出梁宽的比例：20%。在CAD图中，如果绘制的吊筋线超过梁宽，但不超过此设定值，则仍然可以识别成功。
第7—16条根据梁名称确定类型。因为各种梁类型的钢筋计算方式不同，所以在识别时必须分开。这里需要提醒的是，由于框架梁和基础梁算法差异大，而很多设计院会在基础层标注一个DL（地梁），这个DL究竟是应该用基础梁还是框架梁，需要先弄清楚，否则会前功尽弃，如果这个DL是基础梁，则把第11行后边的“JZL”改为“JZL，DL”；如果这个DL是框架梁，则把第7行后边的“KL”改为“KL，DL”。
4）柱设置

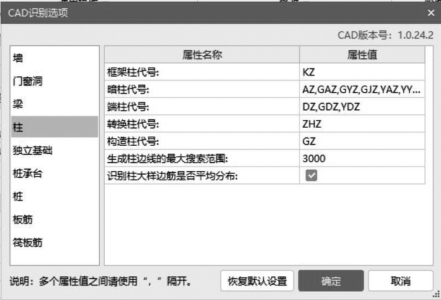

柱的CAD识别设置如图12.20所示。
第1—5条在识别时，可通过这个名称来判断柱类型，需要注意的是：目前有些图纸上会用Q1，Q2来表示暗柱，需要在第3项暗柱代号里加上“Q”，如图12.21所示。
图12.20
图12.21
第6条生成柱边线的最大搜索范围，使用生成柱边线功能生产柱边线时，软件自动以鼠标点选为圆心，在半径3 000 mm内搜索封闭的区间。
5）独立基础、桩承台、桩设置
各个构件里的第1行在识别时，可通过这个名称来判断构件类型。同样，因为这些基础作用有点类似，所以代号有时也会交叉使用，例如，软件默认ZH，ZJ，WKZ是桩，ZCT，CT是桩承台，但是有些设计者也用ZJ表示桩承台，这就需要把ZJ从桩类型剪切到桩承台，如图12.22所示。
图12.22
6）自动识别板筋设置

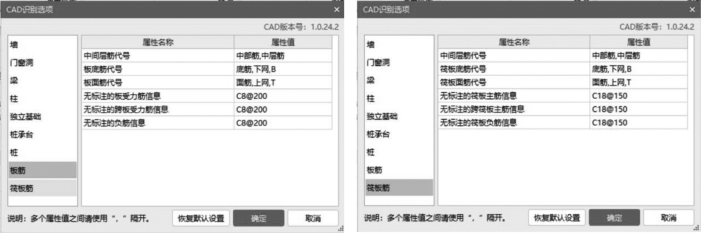

自动识别板筋设置包括板筋和筏板筋的CAD识别设置，如图12.23所示。
图12.23
第1—3条在识别时，可通过这个名称来判断构件的类型。
第4—6条设置无标注的板受力筋/筏板主筋信息、无标注的跨板受力筋/跨筏板主筋信息、无标注的负筋/筏板负筋信息格式。
