7.2　土方工程量计算

7.2　土方工程量计算

通过本节的学习，你将能够：

（1）依据清单、定额分析挖土方的计算规则；

（2）定义基坑土方和大开挖土方；

（3）统计挖土方的工程量。

一、任务说明

①完成土方工程的构件定义、做法套用及绘制。

②汇总计算土方工程的工程量。

二、任务分析

①哪些地方需要挖土方？

②基础回填土方应如何进行计算？

三、任务实施

1）分析图纸

分析图纸结施-02可知，本工程独立基础JC-7的土方属于基坑土方，止水板的土方为大开挖土方，依据定额可知挖土方有工作面300 mm，根据挖土深度需要放坡，放坡土方增量按照定额规定计算。

2）清单、定额计算规则学习

（1）清单计算规则学习

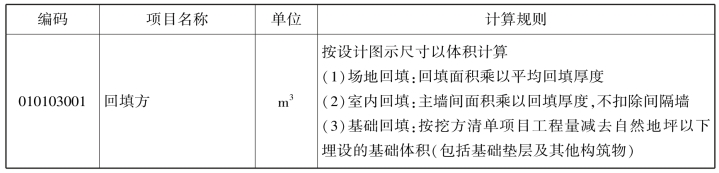

土方清单计算规则见表7.4。

表7.4　土方清单计算规则

续表

（2）定额计算规则学习

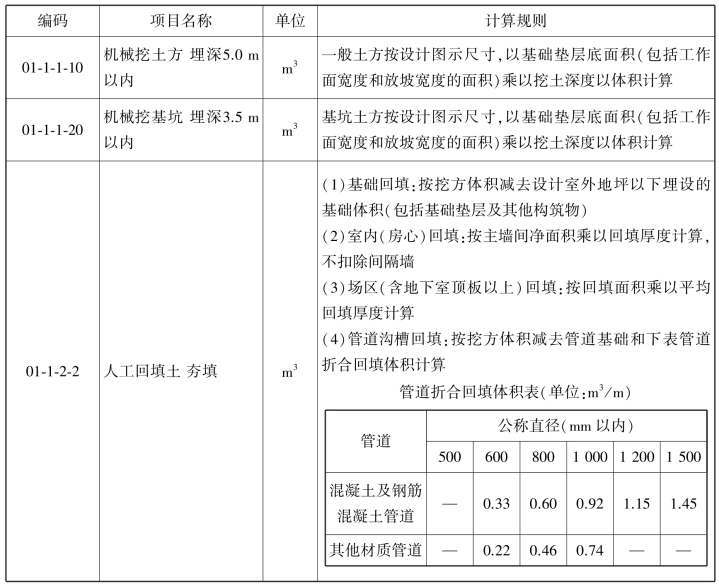

土方定额计算规则见表7.5。

表7.5　土方定额计算规则

3）土方属性定义和绘制

（1）基坑土方绘制

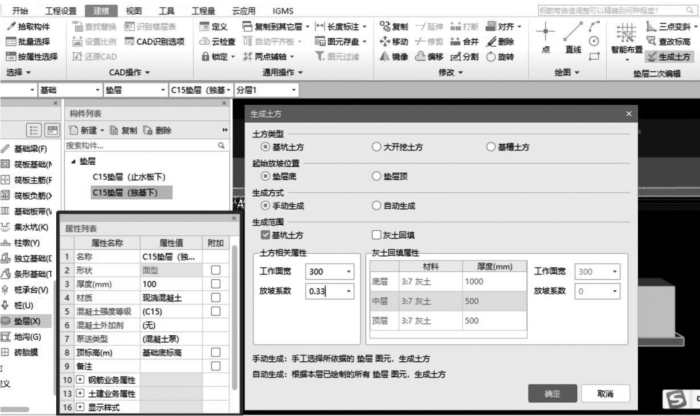

用反建构件法，在垫层界面单击“生成土方”，如图7.32所示。选择JC-7下方的垫层，单击右键，即可完成基坑土方的定义和绘制。

图7.32

（2）挖一般土方绘制

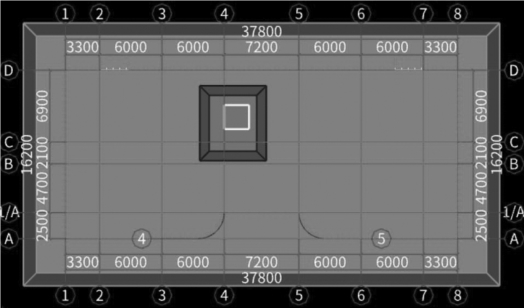

选择止水板下方的垫层，单击右键，即可完成基坑土方的定义和绘制，如图7.33所示。

图7.33

4）土方做法套用

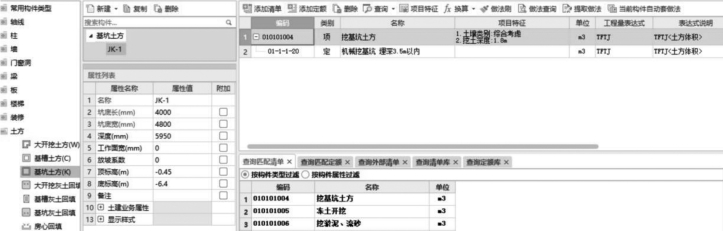

大开挖、基坑土方做法套用，如图7.34和图7.35所示。

图7.34

图7.35

四、任务结果

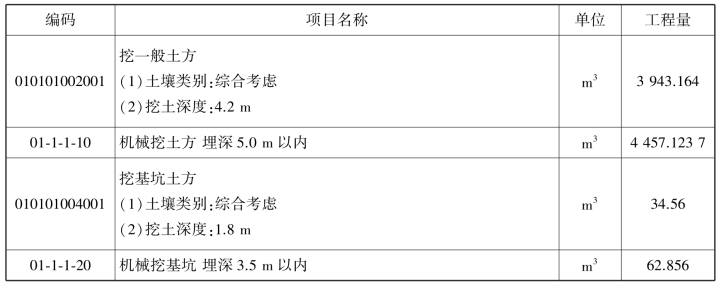

汇总计算，统计土方工程量，见表7.6。

表7.6　土方清单定额工程量

五、总结拓展

土方的定义和绘制可采用自动生成功能实现，也可手动绘制。

（1）大开挖土方如何定义与绘制？

（2）土方回填的智能布置如何完成？
