2.2 工程设置
通过本节的学习，你将能够：
（1）正确进行工程信息输入；
（2）正确进行工程计算设置。
一、任务说明
根据《1号办公楼施工图》，在软件中完成新建工程的各项设置。
二、任务分析
①软件中新建工程的各项设置都有哪些？
②室外地坪标高的设置如何查询？
三、任务实施

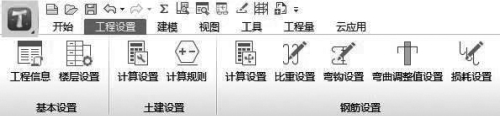

创建工程后，进入软件界面，如图2.3所示，分别对基本设置、土建设置、钢筋设置进行修改。
图2.3
1）基本设置

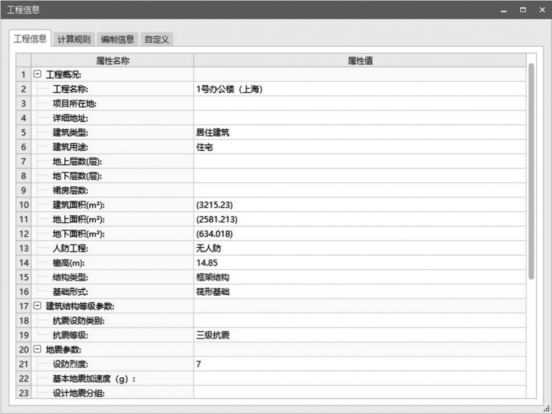

首先对基本设置中的工程信息进行修改，单击“工程信息”，出现如图2.4所示界面。蓝色字体部分需要填写，黑色字体所示信息只起标识作用，可以不填，不影响计算结果。
从图纸结施-01（1）可知：结构类型为框架结构；抗震设防烈度为7度；框架抗震等级为三级。
从图纸建施-09可知：室外地坪相对±0.000标高为-0.45 m；檐高为14.85 m（设计室外地坪到屋面板板顶的高度为14.4 m+0.45 m＝14.85 m）。
【注意】
①抗震等级由结构类型、设防烈度、檐高3项确定。
②若已知抗震等级，可不必填写结构类型、设防烈度、檐高3项。
③抗震等级必须填写，其余部分可以不填，不影响计算结果。
图2.4

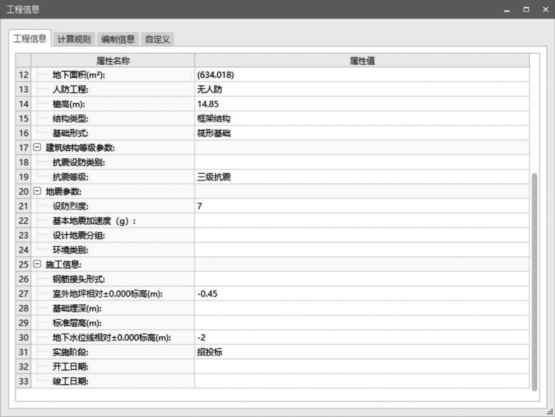

填写信息，如图2.5所示。
图2.5
2）土建设置
土建规则在前面“创建工程”时已选择，此处不需要修改。
3）钢筋设置

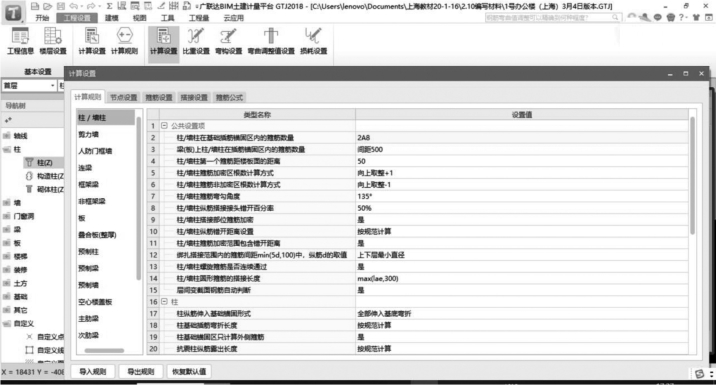

①“计算设置”修改，如图2.6所示。
图2.6
a.修改梁计算设置：结施-05，说明“4.主次梁交接处，主梁内次梁两侧按右图各附加3根箍筋，间距50 mm，直径同主梁箍筋”。

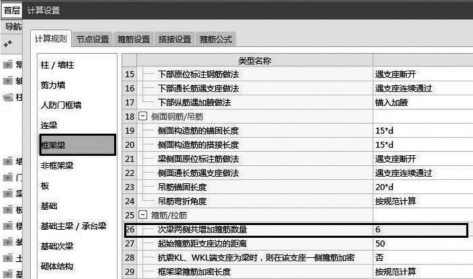

单击“框架梁”，修改“26.次梁两侧共增加箍筋数量”为“6”，如图2.7所示。
图2.7
b.修改板计算设置：结施-01（2）左上角（7）板内分布钢筋（包括楼梯跑板）除注明者外见表2.1。
表2.1 板内分布钢筋

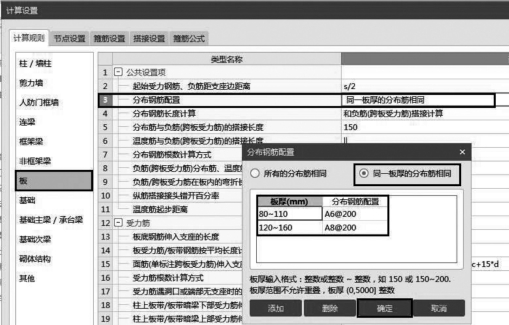

单击“板”，修改“3.分布钢筋配置”为“同一板厚的分布筋相同”，如图2.8所示，单击“确定”即可。
图2.8

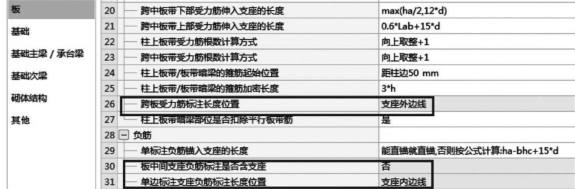

查看各层板结构施工图，“跨板受力筋标注长度位置”为“支座外边线”，“板中间支座负筋标注是否含支座”为“否”，“单边标注支座负筋标注长度位置”为“支座内边线”，修改后如图2.9所示。
图2.9

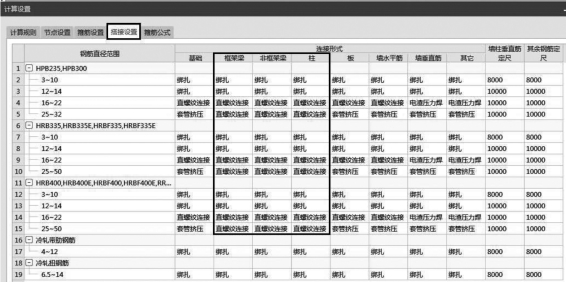

②“搭接设置”修改。结施-01（1）中，“八、钢筋混凝土结构构造”中“2.钢筋接头形式及要求”下的“（1）框架梁、框架柱当受力钢筋直径≥16 mm时，采用直螺纹机械连接，接头性能等级为一级；当受力钢筋直径＜16 mm时，可采用绑扎搭接”。单击并修改“搭接设置”，如图2.10所示。
图2.10

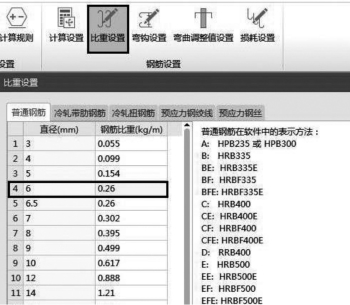

③“比重设置”修改：单击“比重设置”，进入“比重设置”界面。将直径为6.5 mm的钢筋比重复制到直径为6 mm的钢筋比重中，如图2.11所示。
图2.11
【注意】
市面上直径6 mm的钢筋较少，一般采用直径6.5 mm的钢筋。其余不需要修改。
四、任务结果
见以上各图。
