8.3　外墙及保温层计算

8.3　外墙及保温层计算

一、任务说明

完成各楼层外墙及保温层的工程量。

二、任务分析

①地上外墙与地下部分保温层的做法有何不同？

②保温层增加后是否会影响外墙装修的工程量计算？

三、任务实施

1）分析图纸

分析图纸建施-01中“（六）墙体设计”可知，外墙外侧做50 mm厚的保温。

2）清单、定额计算规则学习

（1）清单计算规则学习

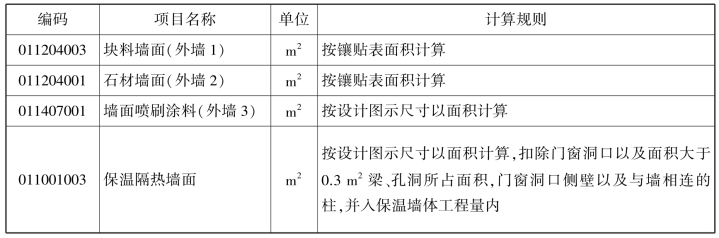

外墙及保温层清单计算规则见表8.12。

表8.12　外墙及保温层清单计算规则

（2）定额计算规则学习

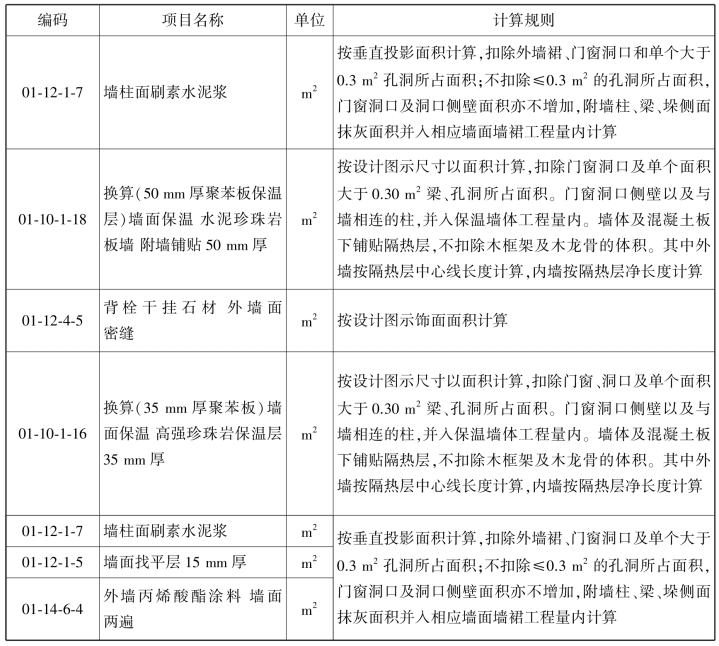

外墙及保温层定额计算规则见表8.13。

表8.13　外墙及保温层定额计算规则

续表

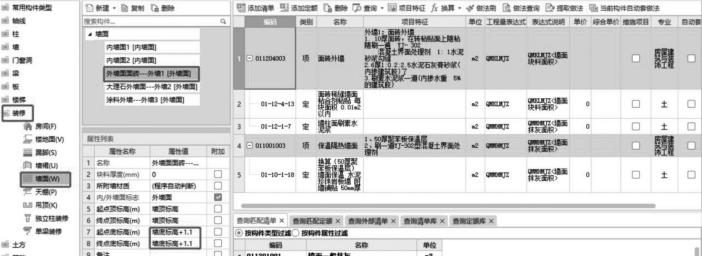

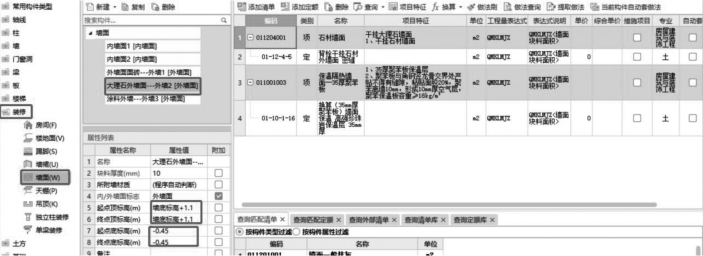

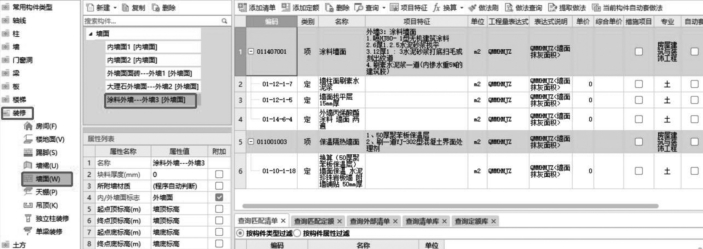

新建外墙面，注意标高的设置，如图8.22—图8.24所示。

图8.22

图8.23

图8.24

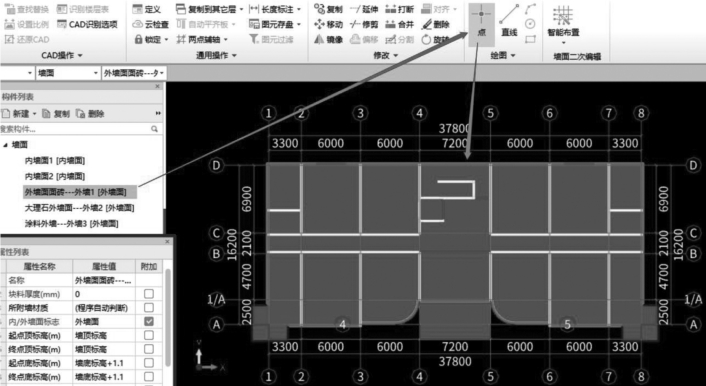

用“点”功能绘制，在外墙外侧单击鼠标左键即可，如图8.25所示。

图8.25

或者选择“智能布置”→“外墙外边线”，即可完成外墙外侧保温层的绘制。其他楼层的操作方法相同。

墙面2的操作方法同墙面1，布置位置同墙面1。

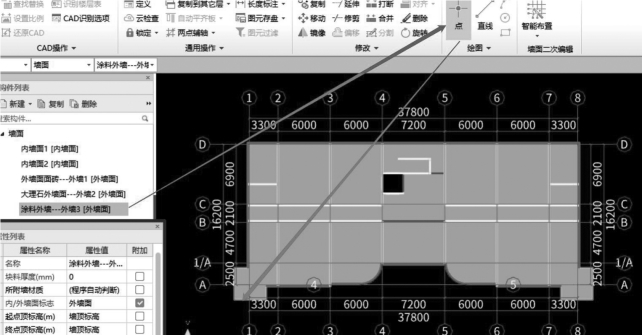

外墙面3的绘制，如图8.26所示。

图8.26

四、任务结果

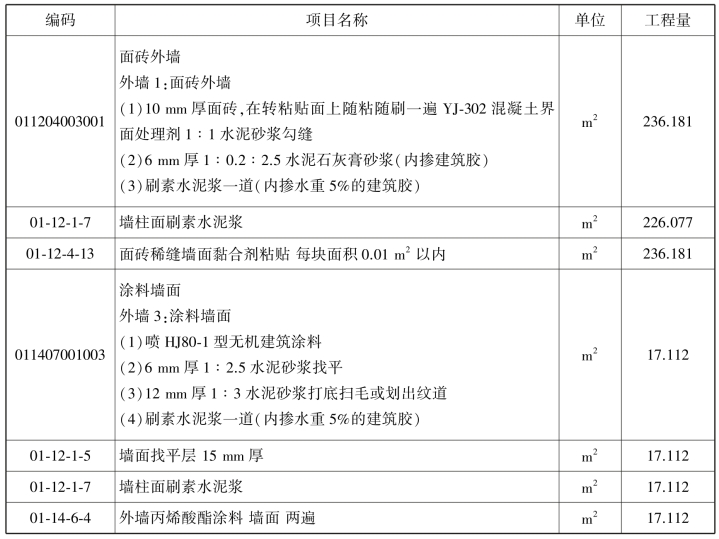

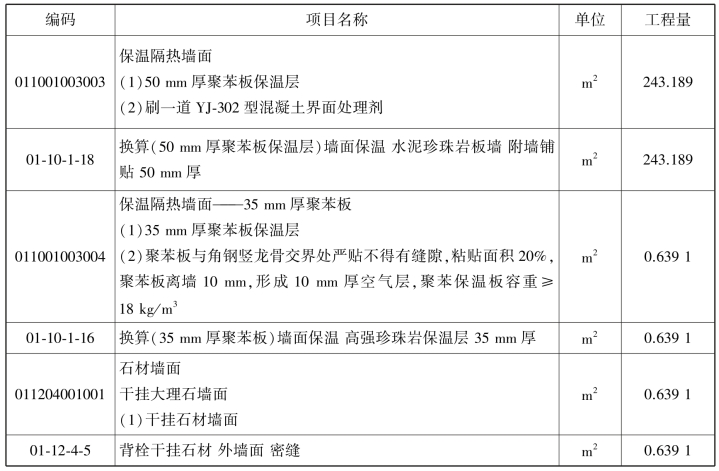

汇总计算，统计首层外墙及保温的工程量，见表8.14。

表8.14　首层外墙及保温清单定额工程量

续表

外墙保温层增加后是否影响建筑面积的计算？
