1.4 建筑施工图
通过本节的学习，你将能够：
（1）熟悉建筑设计总说明的主要内容；
（2）熟悉建筑施工图及其详图的重要信息。
对于房屋建筑土建施工图纸，大多数分为建筑施工图和结构施工图。建筑施工图大多由总平面布置图、建筑设计说明、各层平面图、立面图、剖面图、楼梯详图、节点详图等组成。下面就根据这些分类，结合《1号办公楼施工图》分别对其功能、特点逐一进行介绍。
1）总平面布置图
（1）概念
建筑总平面布置图表明新建房屋所在基础有关范围内的总体布置，反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。建筑总平面布置图也是房屋及其他设施施工定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
（2）对编制工程预算的作用
①结合拟建建筑物位置，确定塔吊的位置及数量。
②结合场地总平面位置情况，考虑是否存在二次搬运。
③结合拟建工程与原有建筑物的位置关系，考虑土方支护、放坡、土方堆放调配等问题。
④结合拟建工程之间的关系，综合考虑建筑物的共有构件等问题。
2）建筑设计说明
（1）概念
建筑设计说明是对拟建建筑物的总体说明。
（2）包含的主要内容
①建筑施工图目录。
②设计依据：设计所依据的标准、规定、文件等。
③工程概况：内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注）、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
④建筑物定位及设计标高、高度。
⑤图例。
⑥用料说明和室内外装修说明。
⑦对采用新技术、新材料的做法说明及对特殊建筑造型和必要建筑构造的说明。
⑧门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色、玻璃、五金件等的设计要求。
⑨幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图，以及防火、安全、隔声构造。
⑩电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。
⑪墙体及楼板预留孔洞需封堵时的封堵方式说明。
⑫其他需要说明的问题。
编制预算时，请结合《1号办公楼施工图》思考以下问题：
①该建筑物的建设地点在哪里？（涉及税金等费用问题）
②该建筑物的总建筑面积是多少？地上、地下建筑面积各是多少？（可根据经验，估算此建筑物的造价金额）
③图纸中的特殊符号表示什么意思？（帮助我们读图）
④层数是多少？高度是多少？（是否产生超高增加费？）
⑤填充墙体采用什么材质？厚度是多少？砌筑砂浆标号是多少？特殊部位墙体是否有特殊要求？（查套填充墙子目）
⑥是否有关于墙体粉刷防裂的具体措施？（比如在混凝土构件与填充墙交接部位设置钢丝网片）
⑦是否有相关构造柱、过梁、压顶的设置说明？（此内容不在图纸上画出，但也需计算造价）
⑧门窗采用什么材质？对玻璃的特殊要求是什么？对框料的要求是什么？有什么五金？门窗的油漆情况如何？是否需要设置护窗栏杆？（查套门窗、栏杆相关子目）
⑨有几种屋面？构造做法分别是什么？或者采用哪本图集？（查套屋面子目）
⑩屋面排水的形式是什么？（计算落水管的工程量及查套子目）
⑪外墙保温的形式是什么？保温材料和厚度是多少？（查套外墙保温子目）
⑫外墙装修分几种？做法分别是什么？（查套外装修子目）
⑬室内有几种房间？它们的楼地面、墙面、墙裙、踢脚、天棚（吊顶）装修做法是什么？或者采用的哪本图集？（查套房间装修子目）
3）各层平面图
在窗台上边用一个水平剖切面将房子水平剖开，移去上半部分、从上向下透视它的下半部分，可看到房子的四周外墙和墙上的门窗、内墙和墙上的门，以及房子周围的散水、台阶等。将看到的部分都画出来，并注上尺寸，就是平面图。
编制预算时需注意的问题：
①地下n层平面图：
a.地下室平面图的用途，地下室墙体的厚度及材质（结合“建筑设计说明”）。
b.进入地下室的渠道是与其他邻近建筑地下室连通，还是本建筑物地下室独立；以及进入地下室的楼梯的位置。
c.图纸下方对此楼层的特殊说明。
②首层平面图：
a.是否存在对称的情况。
b.台阶、坡道的位置，台阶挡墙的做法是否有节点引出，台阶的构造做法采用的哪本图集，坡道的位置、坡道的构造做法采用的哪本图集，坡道栏杆的做法（台阶、坡道的做法有时也在“建筑设计说明”中明确）。
c.散水的宽度、做法采用的图集号（散水做法有时也在“建筑设计说明”中明确）。
d.首层的大门、门厅的位置（与二层平面图中的雨篷相对应）。
e.首层墙体的厚度、材质及砌筑要求（可对照“建筑设计说明”识读）。
f.是否有节点详图引出标志（如有节点详图引出标志，则需对照相应节点号找到详图，以帮助全面理解图纸）。
g.图纸下方对此楼层的特殊说明。
③二层平面图：
a.是否存在平面对称或户型相同的情况。
b.雨篷的位置（与首层大门位置一致）。
c.二层墙体的厚度、材质及砌筑要求（可对照“建筑设计说明”识读）。
d.是否有节点详图引出标志（如有节点详图引出标志，则需对照相应节点号找到详图，以帮助全面理解图纸）。
e.图纸下方对此楼层的特殊说明。
④其他层平面图：
a.是否存在平面对称或户型相同的情况。
b.当前层墙体的厚度、材质及砌筑要求（可对照“建筑设计说明”识读）。
c.是否有节点详图引出标志（如有节点详图引出标志，则需对照相应节点号找到详图，以帮助全面理解图纸）。
d.注意当前楼层与其他楼层平面的异同，并结合立面图、详图、剖面图综合理解。
e.图纸下方对此楼层的特殊说明。
⑤屋面平面图：
a.屋面结构板顶标高（结合层高、相应位置结构层板顶标高识读）。
b.屋面女儿墙顶标高（结合屋面板顶标高计算出女儿墙高度）。
c.查看屋面女儿墙详图（理解女儿墙造型、压顶造型等）。
d.屋面的排水方式、落水管的位置及根数（结合“建筑设计说明”中关于落水管的说明进行理解）。
e.屋面造型平面形状，并结合相关详图理解。
f.屋面楼梯间的信息。
4）立面图
在与房屋立面平行的投影面上所作房屋的正投影图，称为建筑立面图，简称立面图。其中，反映主要出入口或比较显著地反映房屋外貌特征的那一面的立面图，称为正立面图，其余的立面图相应地称为背立面图和侧立面图。
编制预算时，需注意的问题：
①室外地坪标高。
②查看立面图中门窗洞口尺寸、离地标高等信息，结合各层平面图中门窗的位置，思考过梁的信息；结合“建筑设计说明”中关于护窗栏杆的说明，确定是否存在护窗栏杆。
③结合屋面平面图，从立面图上理解女儿墙及屋面造型。
④结合各层平面图，从立面图上理解空调板、阳台拦板等信息。
⑤结合各层平面图，从立面图上理解各层节点位置及装饰位置的信息。
⑥从立面图上理解建筑物各个立面的外装修信息。
⑦结合平面图理解门斗造型信息。
5）剖面图
剖面图是对无法在平面图及立面图上表述清楚的局部进行剖切，以表述清楚建筑内部的构造，从而补充说明平面图、立面图所不能显示的建筑物内部信息。
编制预算时需注意的问题：
①结合平面图、立面图、结构板的标高信息、层高信息及剖切位置，理解建筑物内部构造的信息。
②查看剖面图中关于首层室内外标高信息，结合平面图、立面图，理解室内外高差的概念。
③查看剖面图中屋面标高信息，结合屋面平面图及其详图，正确理解屋面板的高差变化。
6）楼梯详图
楼梯详图由楼梯剖面图、平面图、立面图组成。由于平面图、立面图只能显示楼梯的位置，无法清楚地显示楼梯的走向、踏步、标高、栏杆等细部信息，因此，设计中楼梯一般用详图表达。
编制预算时需注意的问题：
①结合平面图中楼梯位置、楼梯详图的标高信息，正确理解楼梯作为竖向交通工具的立体状况（思考楼梯平台、楼梯踏步、楼梯休息平台的概念，进一步理解楼梯及楼梯间装修的工程量计算及定额套用的注意事项）。
②结合楼梯详图，了解楼梯井的宽度，进一步思考楼梯工程量的计算规则。
③了解楼梯栏杆的详细位置、高度及所用到的图集。
7）节点详图
（1）表示方法
为了补充说明建筑物细部的构造，从建筑物的平面图、立面图中特意引出需要说明的部位，对相应部位作进一步详细描述就构成了节点详图。下面就节点详图的表示方法作简要说明。

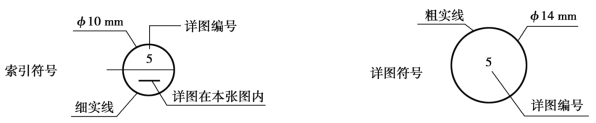

①被索引的详图在同一张图纸内，如图1.10所示。
图1.10

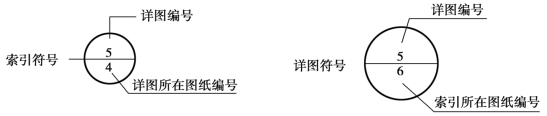

②被索引的详图不在同一张图纸内，如图1.11所示。
图1.11
③被索引的详图参见图集，如图1.12所示。
图1.12

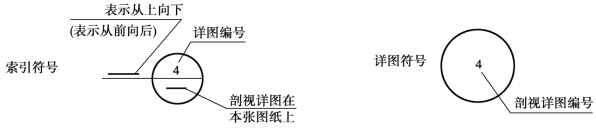

④被索引的剖视详图在同一张图纸内，如图1.13所示。
图1.13

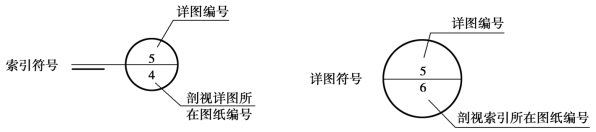

⑤被索引的剖视详图不在同一张图纸内，如图1.14所示。
图1.14
（2）编制预算时需注意的问题
①墙身节点详图：
a.墙身节点详图底部：查看关于散水、排水沟、台阶、勒脚等信息，对照散水宽度是否与平面图一致，参照的散水、排水沟图集是否明确（图集有时在平面图或“建筑设计说明”中明确）。
b.墙身节点详图中部：了解墙体各个标高处外装修、外保温信息；理解外窗中关于窗台板、窗台压顶等信息；理解关于圈梁位置、标高的信息。
c.墙身节点详图顶部：理解相应墙体顶部关于屋面、阳台、露台、挑檐等位置的构造信息。
②飘窗节点详图：理解飘窗板的标高、生根等信息；理解飘窗板内侧是否需要保温等信息。
③压顶节点详图：了解压顶的形状、标高、位置等信息。
④空调板节点详图：了解空调板的立面标高、生根等信息；了解空调板栏杆（或百叶）的高度及位置信息。
⑤其他详图。
