11.1　查看三维

11.1　查看三维

通过本节的学习，你将能够：

正确查看工程的三维模型。

一、任务说明

①完成整体构件的绘制并使用三维查看构件。

②检查缺漏的构件。

二、任务分析

三维动态观察可在“显示设置”面板中选择楼层，若要检查整个楼层的构件，选择全部楼层即可。

三、任务实施

①对照图纸完成所有构件的输入之后，可查看整个建筑结构的三维视图。

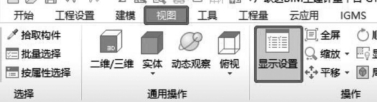

②在“视图”菜单下选择“显示设置”，如图11.1所示。

图11.1

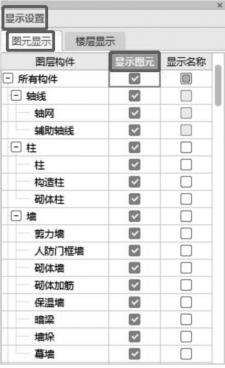

③在“显示设置”的“楼层显示”中，选择“全部楼层”，如图11.2所示。在“图元显示”中设置“显示图元”，如图11.3所示，可使用“动态观察”旋转角度。

图11.2

图11.3

四、任务结果

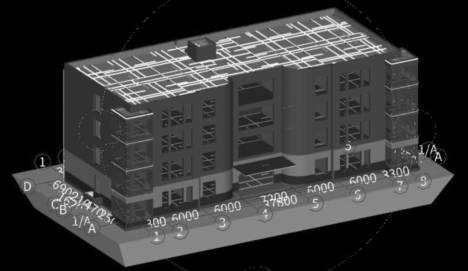

查看整个结构，如图11.4所示。

图11.4
