6.2 地下一层剪力墙的工程量计算
通过本节学习，你将能够：
分析本层归类到剪力墙的构件。
一、任务说明
①完成地下一层剪力墙的构件定义及做法套用。
②绘制剪力墙图元。
③汇总计算，统计地下一层剪力墙的工程量。
二、任务分析
①地下一层剪力墙和首层有什么不同？
②地下一层中有哪些剪力墙构件不需要绘制？
三、任务实施
1）图纸分析
①分析图纸结施-02，可以得到地下一层剪力墙信息。
②分析连梁：连梁是剪力墙的一部分。在结施-02中，剪力墙顶部有暗梁。
2）清单、定额计算规则的学习
（1）清单计算规则学习
混凝土墙清单计算规则见表6.2。

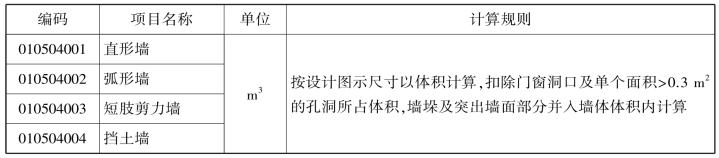

表6.2 混凝土墙清单计算规则
（2）定额计算规则学习
混凝土墙定额计算规则见表6.3。

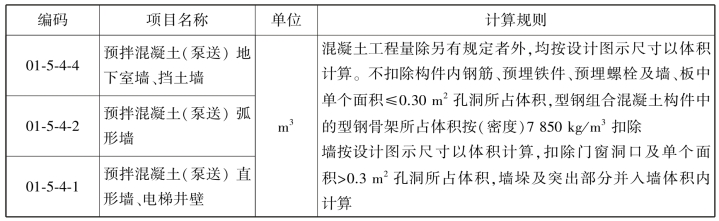

表6.3 混凝土墙定额计算规则
在结施-05中，Ⓓ轴线的剪力墙上有LL1（1），连梁下方有墙洞，可参照首层的做法。
3）属性定义
（1）剪力墙的属性定义

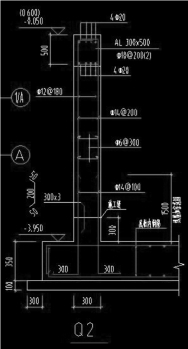

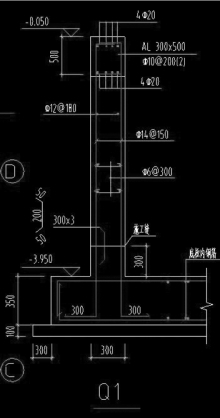

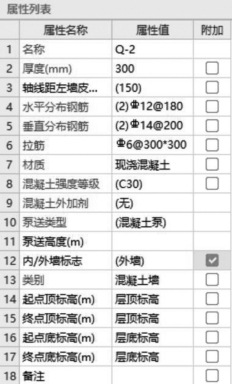

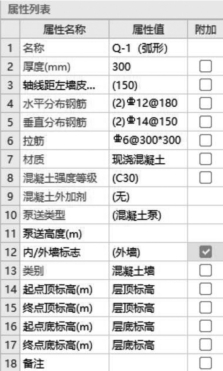

①分析图纸结施-02，可知Q1和Q2的相关信息如图6.3—图6.5所示。
图6.3
图6.4
图6.5

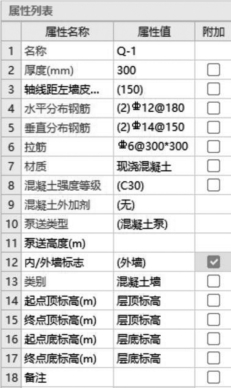

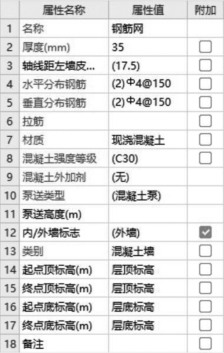

②新建外墙。在导航树中选择“墙”→“剪力墙”，在构件列表中单击“新建”→“新建外墙”，进入墙的定义界面，如图6.6—图6.10所示。
图6.6
图6.7
图6.8
图6.9
图6.10
图6.11
采用直线及三点画弧绘制。其绘制方法同首层。
（2）连梁的属性定义

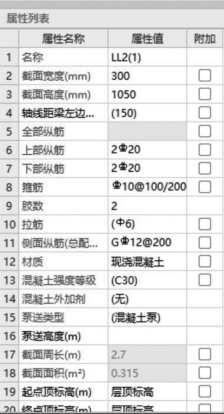

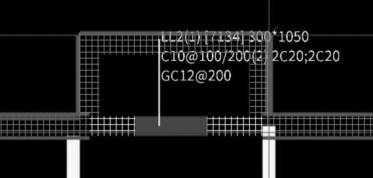

连梁信息在结施-05中，其属性信息如图6.10和图6.11所示。
（3）暗梁的属性定义

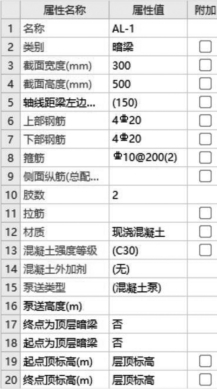

暗梁信息在结施-02中，在导航树中选择“墙”→“暗梁”，其属性定义如图6.12所示。
图6.12
4）做法套用

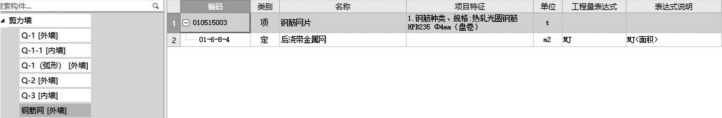

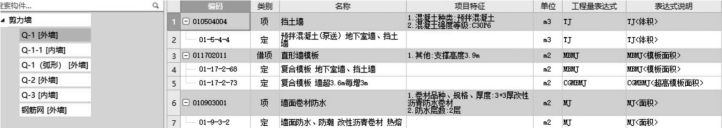

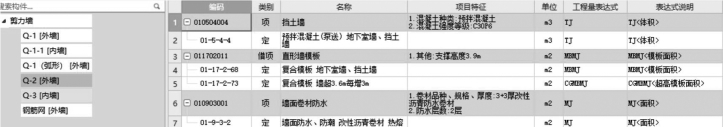

外墙做法套用如图6.13—图6.16所示。
图6.13
图6.14
图6.15
图6.16
5）画法讲解
①Q1，Q2用直线功能绘制即可，绘制方法同首层。Q1（弧形）可采用弧形绘制，绘制方法同首层。
②偏移，方法同首层。完成后如图6.17所示。

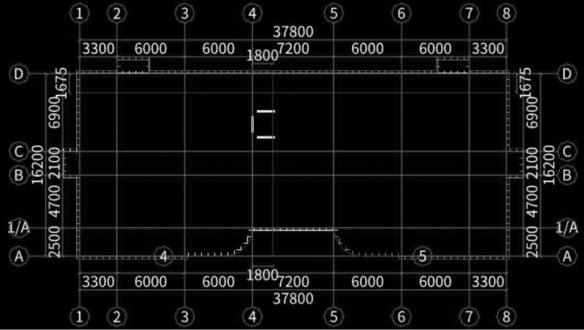

图6.17
③连梁的画法参考首层。
④用智能布置功能，选中剪力墙即可完成暗梁的绘制。
在相应位置用直线功能绘制即可，完成后如图6.18和图6.19所示。
图6.18
图6.19
四、任务结果

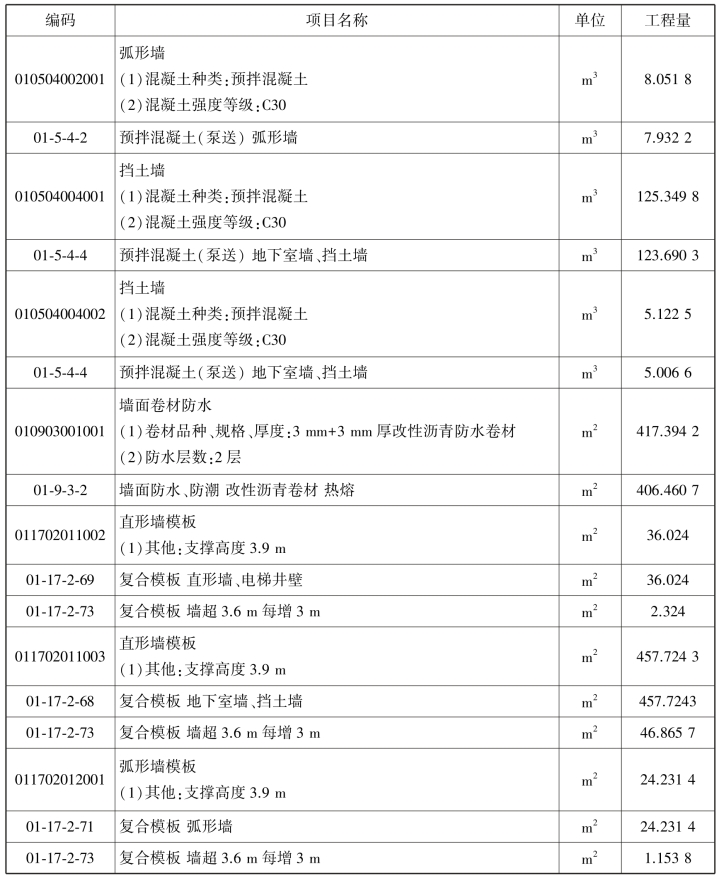

汇总计算，统计地下一层剪力墙的清单定额工程量，见表6.4。

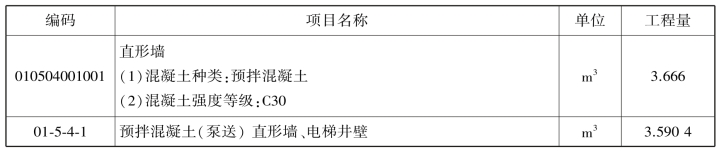

表6.4 地下一层剪力墙清单定额工程量
续表
五、总结拓展
地下一层剪力墙的中心线和轴线位置不重合，如果每段墙体都采用“修改轴线距边的距离”比较麻烦。而图纸中显示剪力墙的外边线和柱的外边线平齐，因此，可先在轴线上绘制剪力墙，然后使用“单对齐”功能将墙的外边线和柱的外边线对齐。
结合软件，分析剪力墙钢筋的锚固方式是怎样的？
