4.1 二层工程量计算
一、任务说明
①使用层间复制方法完成二层柱、梁、板、墙体、门窗的做法套用、图元绘制。
②查找首层与二层的不同部分，将不同部分进行修正。
③汇总计算，统计二层柱、梁、板、墙体、门窗的工程量。
二、任务分析
①对比二层与首层的柱、梁、板、墙体、门窗都有哪些不同？分别从名称、尺寸、位置、做法4个方面进行对比。
②“从其他层复制”命令与“复制到其他层”命令有什么不同？
三、任务实施
1）分析图纸
（1）分析框架柱
分析图纸结施-04，二层框架柱和首层框架柱相比，截面尺寸、混凝土强度等级没有差别，不同的是钢筋信息全部发生变化。
（2）分析梁
分析图纸结施-05和结施-06，二层的梁和一层的梁相比，截面尺寸、混凝土强度等级没有差别，唯一不同的是Ⓑ/④～⑤轴线处KL4发生了变化。
（3）分析板
分析图纸结施-08和结施-09，二层的板和一层的板相比，④～⑤/Ⓐ～Ⓑ轴线增加了130 mm的板，⑤～⑥/Ⓒ～Ⓓ轴区域底部的X方向钢筋有变化。④/Ⓐ～Ⓑ范围负筋有变化。
（4）分析墙
分析图纸建施-04、建施-05，二层砌体与一层砌体基本相同。分析图纸结施-06和结施-07，二层电梯井壁与一层电梯井壁相同。
（5）分析门窗
分析图纸建施-04、建施-05，二层门窗与一层门窗基本相同。二层在
轴/④～⑤轴线为C5027。
2）画法讲解

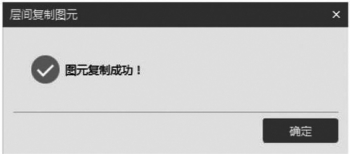

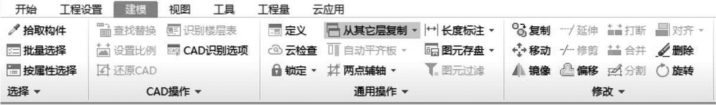

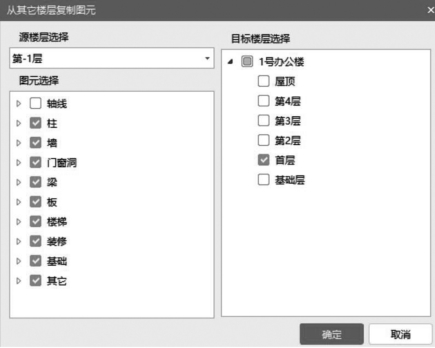

从其他楼层复制图元。在二层，单击“从其他层复制”，源楼层选择首层，图元选择柱、墙、门窗洞、梁、板，目标楼层勾选“第2层”，单击“确定”按钮，弹出“图元复制成功”提示框，如图4.1—图4.3所示。
图4.1
图4.2
图4.3
3）修改构件
复制后的构件可按照画图的顺序修改，避免漏掉构件。
二层构件的修改方法如下：

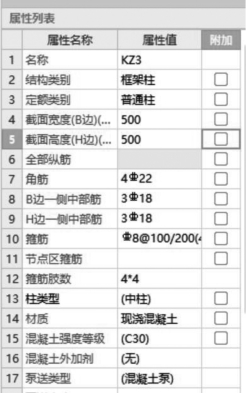

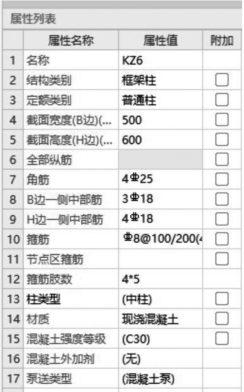

①分别修改柱的钢筋信息，如图4.4—图4.9所示。
图4.4
图4.5
图4.6
图4.7
图4.8
图4.9

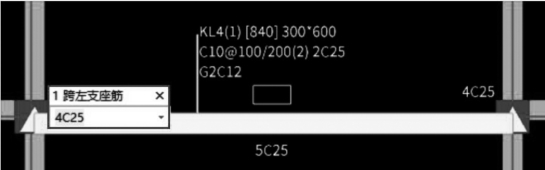

②修改梁的信息。单击原位标注，选中KL4，按图分别修改左右支座钢筋和跨中钢筋，如图4.10和图4.11所示。
图4.10
图4.11
③修改板的信息。
第一步：“点”绘制④～⑤/Ⓐ～Ⓑ轴区域130 mm板。

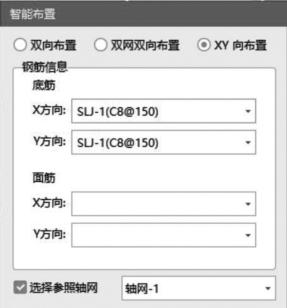

第二步：绘制板受力筋，单板→X、Y方向，如图4.12所示。
第三步：修改负筋信息，选中④/Ⓐ～Ⓑ轴线负筋，修改右标注长度为1 200 mm，按“Enter”键，如图4.13所示。
其他几个位置的修改方法相同。

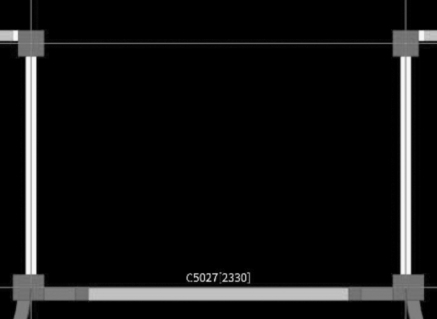

④修改门窗的信息。选中M5021，删除，C5027用点绘制在相同位置即可，如图4.14所示。
图4.12
图4.13
图4.14
四、任务结果

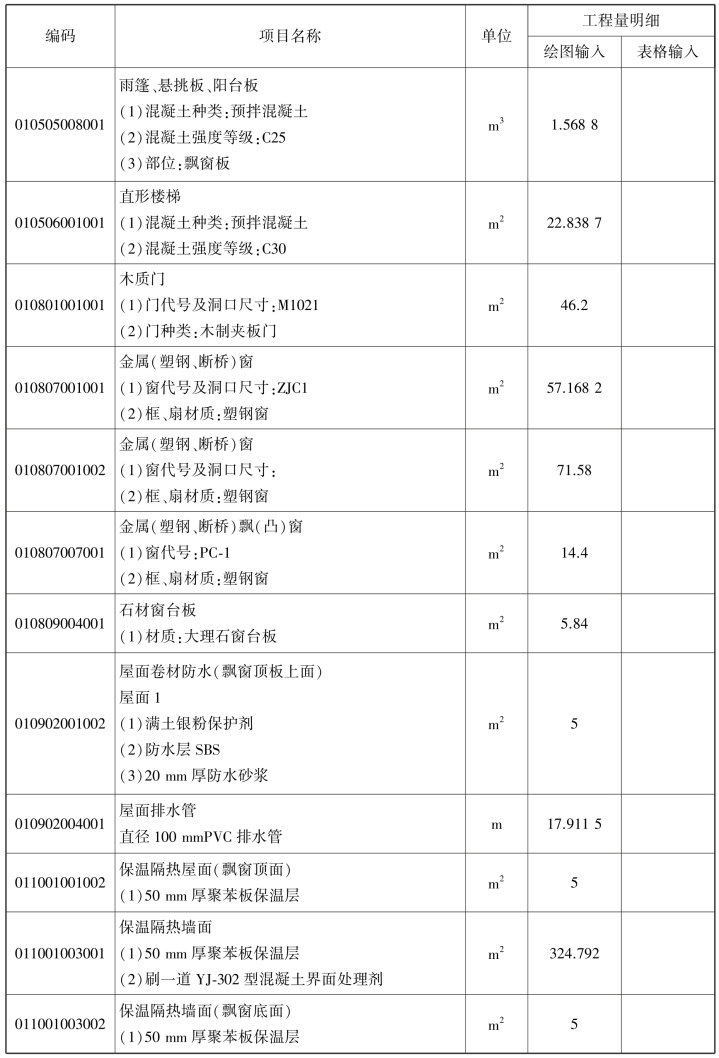

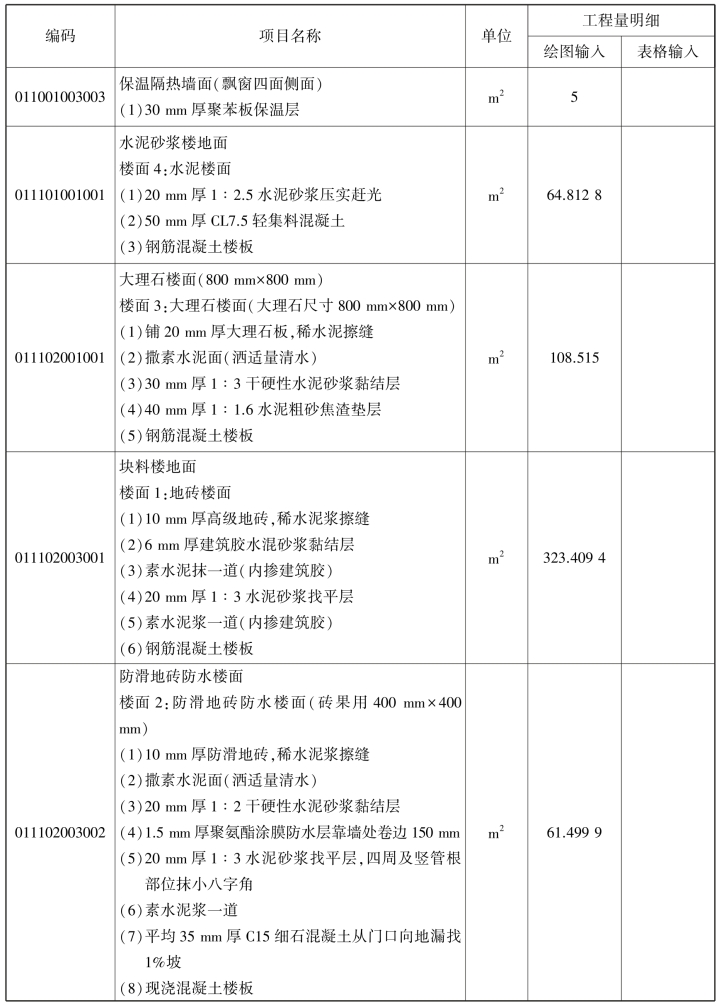

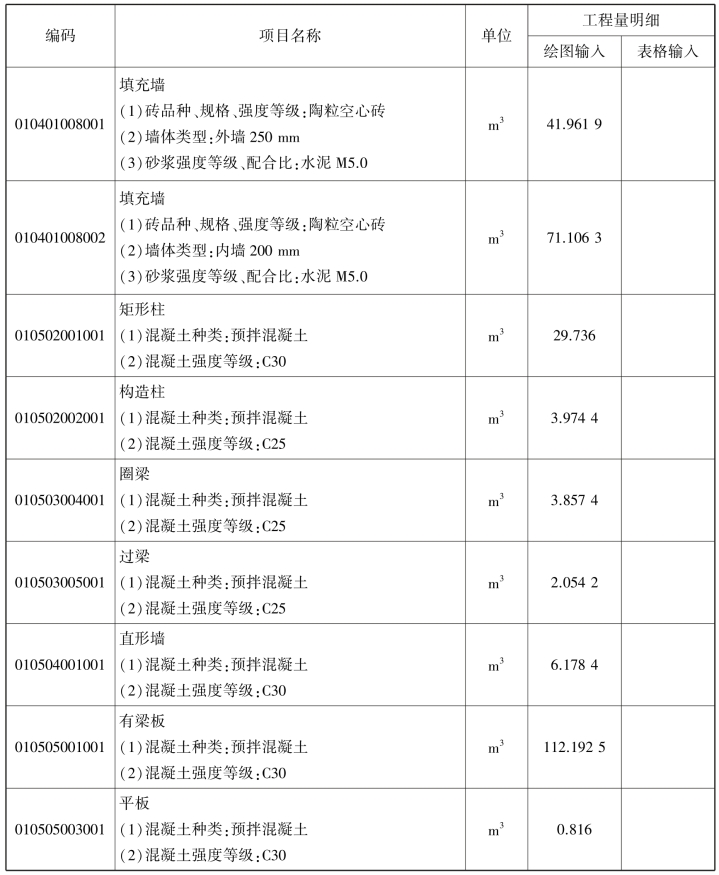

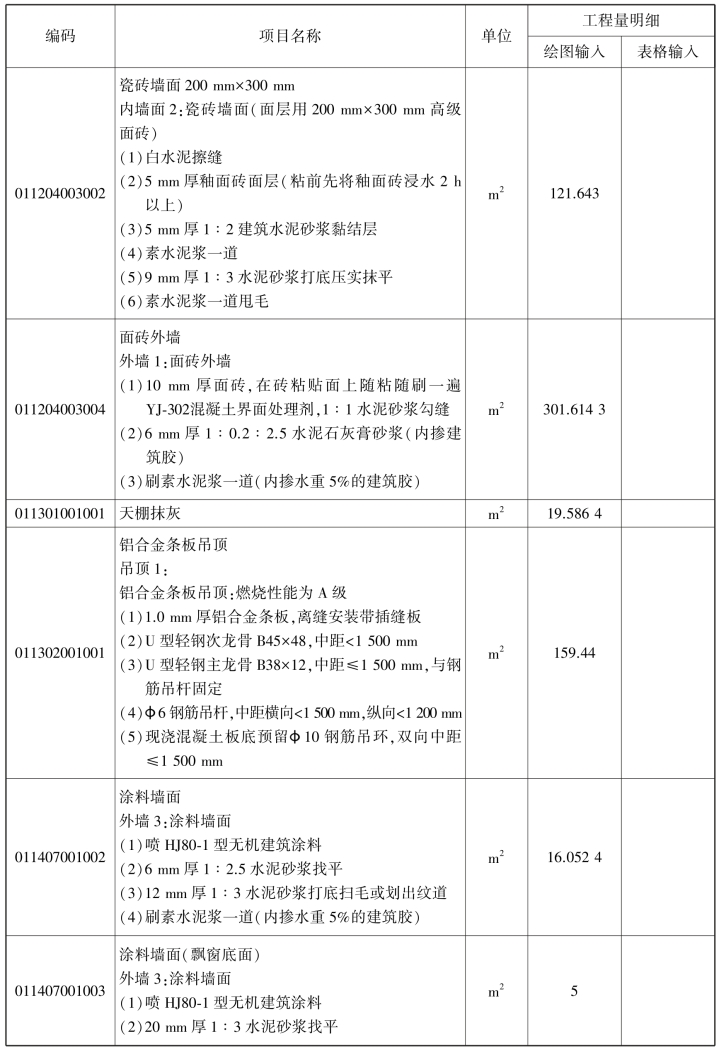

汇总计算，统计本层工程量，见表4.1。

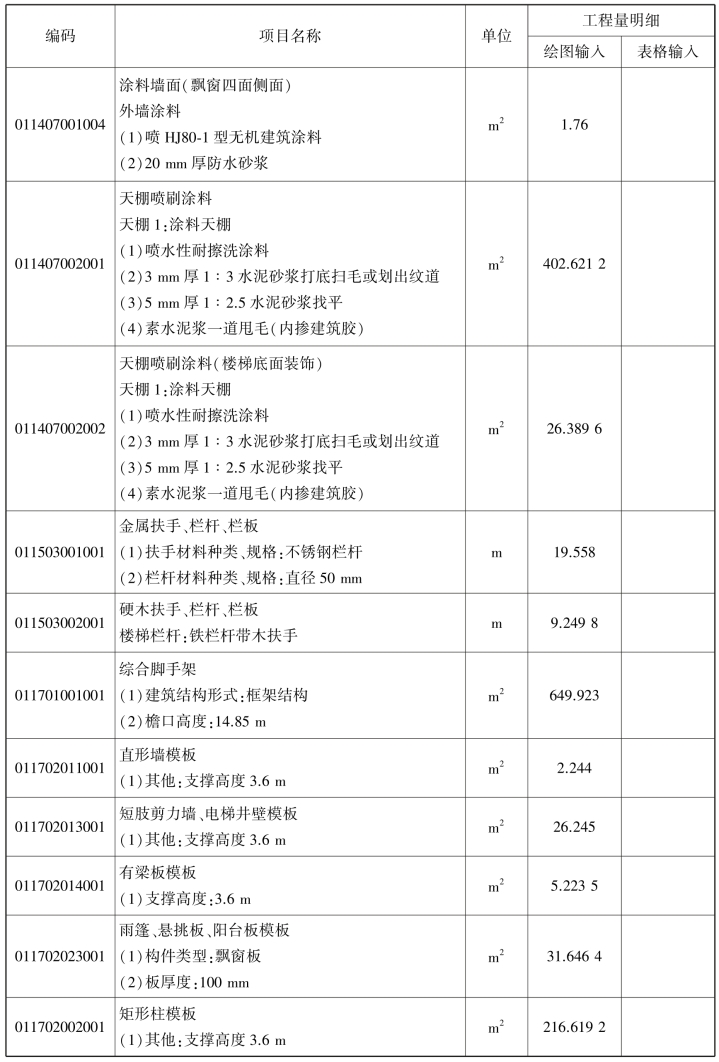

表4.1 二层清单工程量汇总表

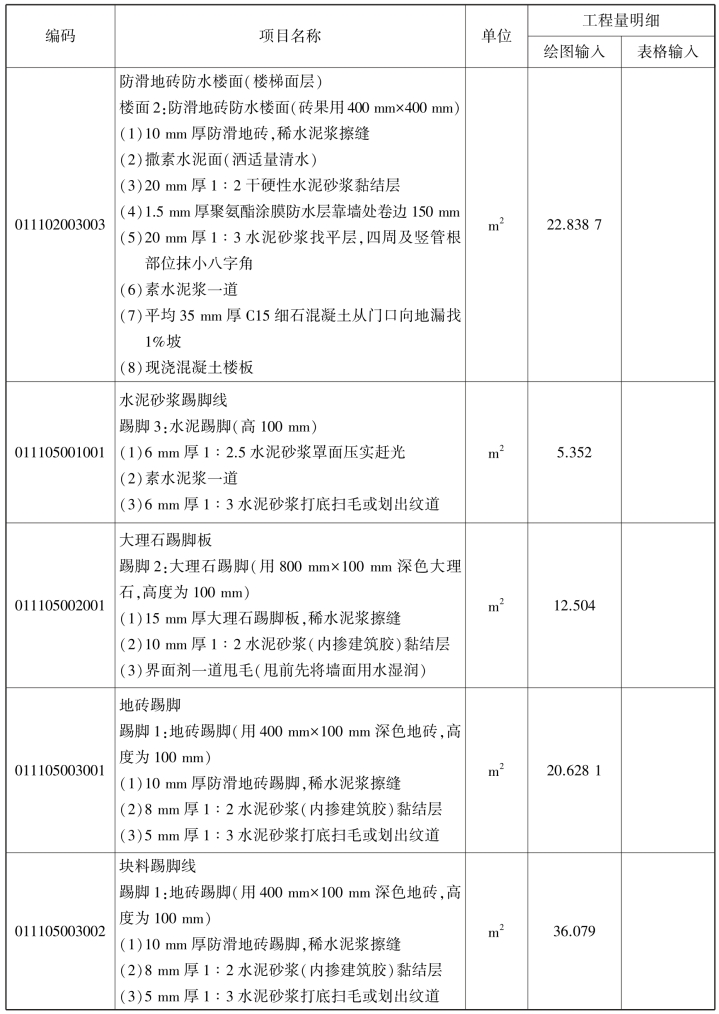

续表

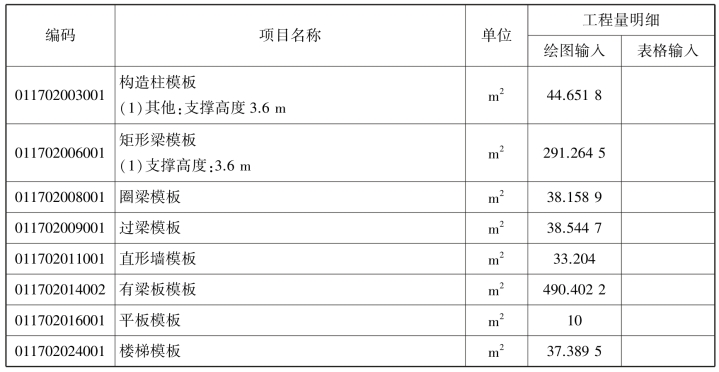

续表
续表
续表
续表
续表
五、总结拓展
“复制到其他层”和“从其他层复制”，两种层间复制方法有什么区别？
“从其他层复制”构件图元：将其他楼层的构件图元复制到目标层，只能选择构件来控制复制范围。
选定图元“复制到其他层”：将选中的图元复制到目标层，可通过选择图元来控制复制范围。
“建模”页签下的层间复制功能与“构件列表”中的层间复制功能有何区别？
