9.3 台阶、散水、栏杆的工程量计算
通过本节的学习，你将能够：
（1）依据定额和清单分析首层台阶、散水、栏杆的工程量计算规则；
（2）定义台阶、散水、栏杆的属性；
（3）绘制台阶、散水、栏杆；
（4）统计台阶、散水、栏杆的工程量。
一、任务说明
①完成首层台阶、散水、栏杆的定义、做法套用及图元绘制。
②汇总计算，统计首层台阶、散水、栏杆的工程量。
二、任务分析
①首层台阶的尺寸能够从哪个图中什么位置找到？都有些什么工作内容？如何套用清单定额？
②首层散水的尺寸能够从哪个图中什么位置找到？都有些什么工作内容？如何套用清单定额？
③首层栏杆的尺寸能够从哪个图中什么位置找到？都有些什么工作内容？如何套用清单定额？
三、任务实施
1）分析图纸
分析图纸建施-04，可从平面图中得到台阶、散水、栏杆的信息，本层台阶、散水、栏杆的截面尺寸如下：
①台阶的踏步宽度为300 mm，踏步个数为3，顶标高为首层层底标高。
②散水的宽度为900 mm，沿建筑物周围布置。
③由平面图可知，阳台栏杆为0.9 m高的不锈钢栏杆。
分析图纸建施-12，可从散水做法详图和台阶做法详图中得到以下信息：

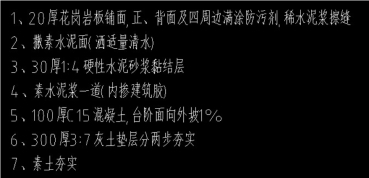

①台阶做法，如图9.12：
图9.12
②散水做法，如图9.13：
图9.13
2）清单、定额计算规则学习
（1）清单计算规则学习

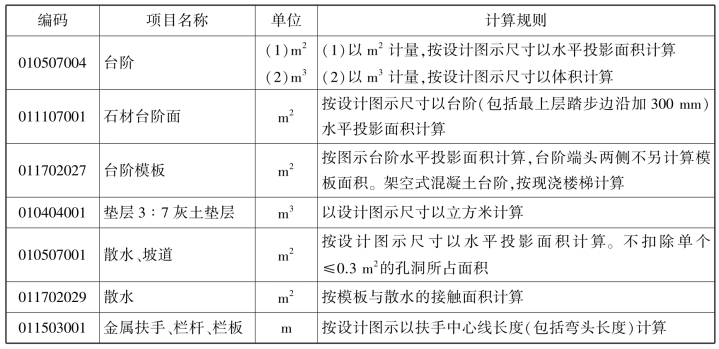

台阶、散水、栏杆清单计算规则见表9.7。
表9.7 台阶、散水、栏杆清单计算规则
（2）定额计算规则学习

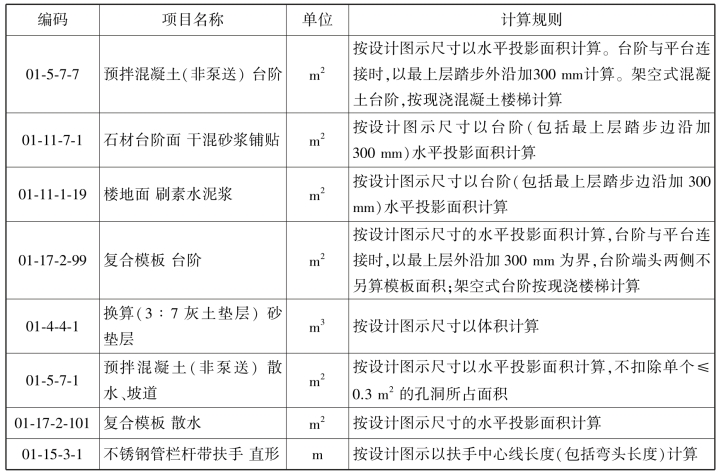

台阶、散水、栏杆定额计算规则见表9.8。
表9.8 台阶、散水、栏杆定额计算规则
3）台阶、散水、栏杆的属性定义
（1）台阶的属性定义

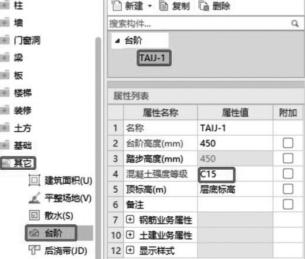

在导航树中选择“其他”→“台阶”，在构件列表中选择“新建”→“新建台阶”，新建室外台阶，根据图纸中台阶的尺寸标注，在属性编辑框中输入相应的属性值，如图9.14所示。
图9.14
（2）散水的属性定义

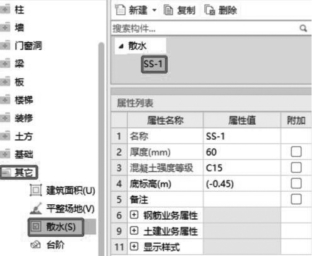

在导航树中选择“其他”→“散水”，在构件列表中选择“新建”→“新建散水”，新建散水，根据散水图纸中的尺寸标注，在属性编辑框中输入相应的属性值，如图9.15所示。
图9.15
图9.16
（3）栏杆的属性定义

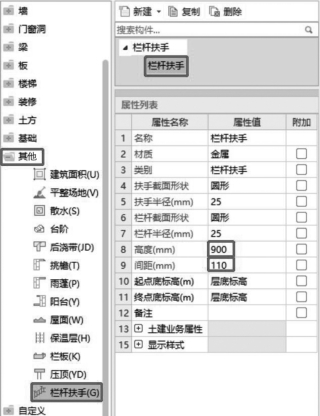

在导航树中选择“其他”→“栏杆扶手”，在构件列表中选择“新建”→“新建栏杆扶手”，根据图纸中的尺寸标注，在属性编辑框中输入相应的属性值，如图9.16所示。
4）做法套用

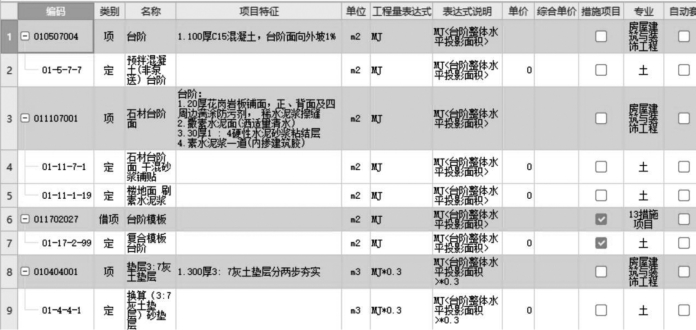

①台阶做法套用，如图9.17所示。
图9.17
②散水做法套用，如图9.18所示。
图9.18
③栏杆做法套用，如图9.19所示。
图9.19
5）台阶、散水、栏杆画法讲解
（1）直线绘制台阶

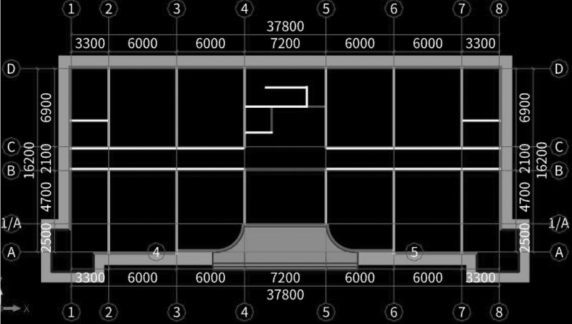

台阶属于面式构件，因此可以直线绘制、三点画弧，也可以点绘制，这里用直线和三点画弧绘制法。首先作好辅助轴线，依据图纸，然后选择“直线”和“三点画弧”，单击交点形成闭合区域，即可绘制台阶，如图9.20所示。
图9.20
（2）智能布置散水
散水同样属于面式构件，因此，可以直线绘制也可以点绘制，这里用智能布置法比较简单，选择“智能布置”→“外墙外边线”，在弹出的对话框中输入“900”，单击右键确定即可，如图9.21所示。
图9.21
（3）直线布置栏杆
栏杆同样属于线式构件，因此，可直线绘制。依据图纸位置和尺寸，绘制直线，单击右键确定即可，如图9.22所示。
图9.22
四、任务结果

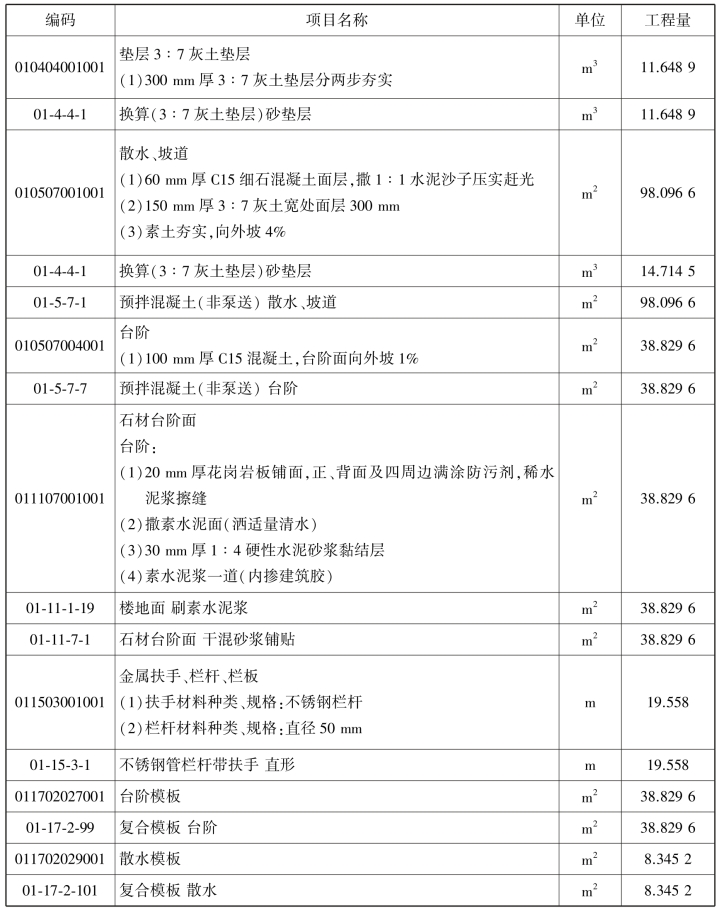

汇总计算，统计本层台阶、散水、栏杆的工程量，见表9.9。
表9.9 台阶、散水、栏杆清单定额工程量
五、总结拓展
①台阶绘制后，还要根据实际图纸设置台阶起始边。
②台阶属性定义只给出台阶的顶标高。
③如果在封闭区域，台阶也可以使用点式绘制。
④栏杆还可以采用智能布置的方式绘制。
（1）智能布置散水的前提是什么？
（2）表9.9中散水的工程量是最终工程量吗？
（3）散水与台阶相交时，软件会自动扣减吗？若扣减，谁的级别大？
（4）台阶、散水、栏杆在套用清单与定额时，与主体构件有哪些区别？
